Jaki spadek kanalizacji? Wartości dla rur DN 50, 75 i 110

Źle ułożona rura kanalizacyjna potrafi przez długi czas wyglądać poprawnie, a później zacząć bulgotać, wolno odprowadzać wodę albo regularnie się zatykać. Dobrze dobrany spadek kanalizacji zapewnia grawitacyjny przepływ ścieków, ale jego wartość zależy także od średnicy przewodu, długości odcinka i rodzaju instalacji. Poniżej pokazuję praktyczne wartości, sposób obliczania, metody kontroli oraz błędy, których sam zdecydowanie nie lekceważę.

Od czego zależy nachylenie przewodu kanalizacyjnego

W instalacji grawitacyjnej ścieki przemieszczają się dzięki różnicy wysokości. Rura nie może być więc ułożona idealnie poziomo, ale nie powinna też tworzyć stromego zjazdu. Chodzi o taki kompromis, przy którym woda transportuje również zawiesiny i części stałe, zamiast zostawiać je na dnie przewodu.

Największe znaczenie ma średnica. Cieńsze podejścia wymagają większego nachylenia, ponieważ mała ilość wody musi osiągnąć odpowiednią prędkość. Przy większych rurach stosuje się zwykle mniejszy spadek, szczególnie na dłuższych odcinkach zewnętrznych.

Trzeba też rozróżnić trzy sytuacje. Inaczej wykonuje się krótkie podejście od umywalki, inaczej poziom kanalizacyjny pod posadzką, a jeszcze inaczej przyłącze prowadzące do sieci. W przypadku przyłącza decydujące znaczenie może mieć projekt oraz wymagania lokalnego przedsiębiorstwa wodociągowego, dlatego wartości z tabeli domowej nie zawsze można przenieść bez zmian.

Jaki spadek stosować przy różnych średnicach rur

Poniższe wartości traktuję jako praktyczne wytyczne dla typowych instalacji sanitarnych w domu jednorodzinnym. Dokładne wymiarowanie może wynikać z projektu oraz normy PN-EN 12056-2, szczególnie gdy instalacja jest rozbudowana, ma długie odcinki lub obsługuje wiele przyborów.

Rura oznaczona jako 110 mm jest często opisywana jako DN 110, choć w dokumentacji projektowej można spotkać także oznaczenie DN 100 związane ze średnicą nominalną. Przy zakupie i montażu trzeba kierować się przede wszystkim oznaczeniem producenta oraz projektem, ponieważ średnica zewnętrzna i nominalna nie zawsze oznaczają dokładnie to samo.

Przy krótkim podejściu od umywalki nie próbuję na siłę uzyskać bardzo dużego nachylenia. Zbyt szybkie odprowadzenie wody może wysuszać lub destabilizować pracę syfonu, a przy okazji zabierać miejsce potrzebne na prawidłowe podłączenie do pionu. Spadek powinien być równy na całej długości, a nie gwałtownie zmieniać się przy kolanku.

Jak obliczyć różnicę wysokości na odcinku

Do obliczeń wystarczy prosty wzór: różnica wysokości = długość rury × spadek. Spadek zapisany jako 2% oznacza 0,02 metra różnicy na każdy metr przewodu.

• Rura DN 110 o długości 3 m przy spadku 2% wymaga różnicy poziomów 6 cm.
• Odcinek DN 50 o długości 2,5 m przy spadku 3% powinien obniżyć się o 7,5 cm.
• Przewód o długości 8 m i nachyleniu 1,5% wymaga różnicy wysokości 12 cm.

Najczęściej błąd pojawia się wtedy, gdy ktoś mierzy tylko odległość między początkiem i końcem rury, ignorując kielichy, trójniki i wysokość podejścia do urządzenia. Ja zaczynam od ustalenia najwyższego i najniższego punktu instalacji, a dopiero później rozplanowuję kolana i odgałęzienia.

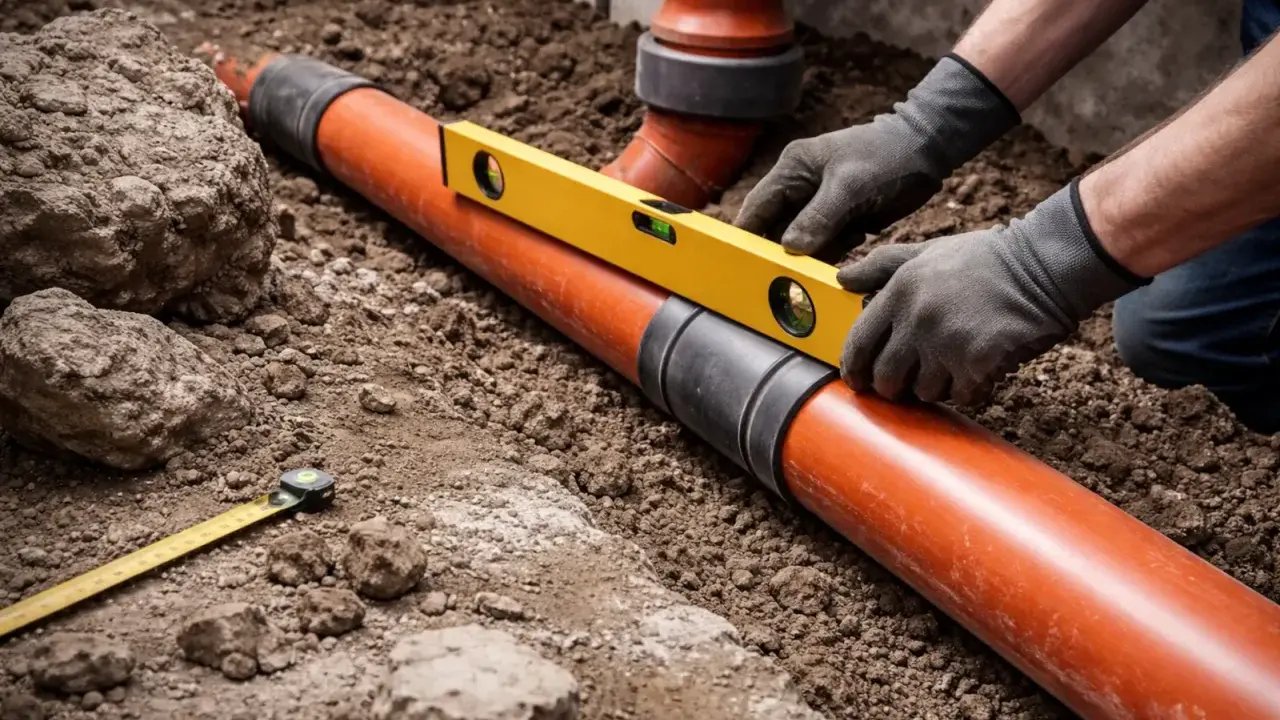

Do kontroli można użyć poziomicy z klinem pomiarowym, lasera krzyżowego albo niwelatora. Przy dłuższym odcinku zwykła poziomica szybko przestaje wystarczać. Rurę najlepiej podeprzeć na stabilnym podłożu, sprawdzić jej położenie przed zasypaniem i skontrolować je ponownie po wykonaniu połączeń.

Co dzieje się przy zbyt małym albo zbyt dużym spadku

Za małe nachylenie

Gdy rura jest prawie pozioma, ścieki płyną zbyt wolno. Woda może częściowo odpłynąć, ale tłuszcz, włókna, piasek i inne zanieczyszczenia zostają na dnie. Z czasem pojawiają się nieprzyjemne zapachy, bulgotanie i powtarzające się zatory.

Najbardziej wrażliwe są długie odcinki prowadzone pod podłogą oraz przewody, które odprowadzają niewielką ilość wody. Samo zwiększenie średnicy nie zawsze rozwiązuje problem. Większa rura przy małym przepływie może wręcz pracować mniej korzystnie, dlatego średnicę i nachylenie dobiera się razem.

Przeczytaj również: Jak dbać o zlew granitowy, by zachował kolor i blask?

Za duże nachylenie

Popularne przekonanie, że im większy spadek, tym lepiej, jest mylące. Przy bardzo stromym ułożeniu woda może szybko wyprzedzać cięższe zanieczyszczenia, które pozostają w przewodzie. Nie oznacza to, że każdy większy spadek od razu spowoduje awarię, ale nie warto poprawiać instalacji przez przypadkowe zwiększanie nachylenia.

Jeśli teren wymusza dużą różnicę wysokości, lepszym rozwiązaniem może być rozbicie trasy na odcinki, zastosowanie studzienki lub przejścia kaskadowego. Przy przyłączu zewnętrznym takie rozwiązanie powinien ocenić projektant, ponieważ znaczenie mają także głębokość przemarzania gruntu, rzędna sieci i możliwość późniejszego czyszczenia.

Jak układać rury, żeby zachować stały spadek

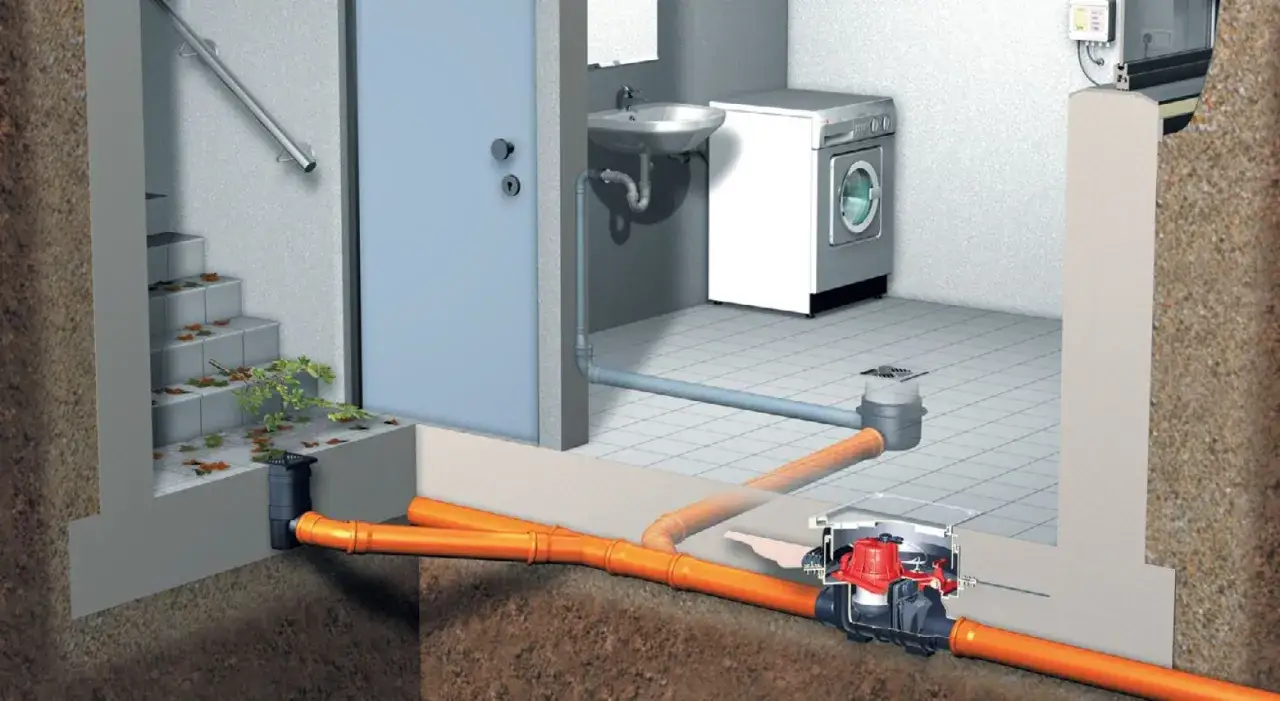

Rury prowadzi się od punktu odbioru w kierunku odpływu, czyli zgodnie z kierunkiem przepływu ścieków. W instalacji pod posadzką przewód powinien leżeć na równym, zagęszczonym podłożu, zwykle z podsypki piaskowej. Nie wolno opierać go punktowo na kamieniach, gruzie ani fragmentach izolacji.

Połączenia kielichowe wykonuje się tak, aby kielichy były skierowane przeciwnie do kierunku przepływu. Uszczelkę trzeba oczyścić, a bosy koniec rury wsunąć z zachowaniem niewielkiego luzu na pracę termiczną. Wciśnięcie elementu do oporu bez uwzględnienia rozszerzalności może później powodować naprężenia i nieszczelności.

Zmiany kierunku lepiej budować z dwóch kolan 45 stopni niż z jednego ostrego kolana 90 stopni. Taki układ ogranicza opory przepływu i ułatwia przepychanie przewodu. Przy dłuższych poziomach przydaje się również rewizja, czyli czyszczak z dostępem do wnętrza rury.

Nie można zapominać o wentylacji pionów. Odpowietrzenie pomaga wyrównywać ciśnienie w instalacji i chroni syfony przed wysysaniem wody. Nie zastępuje jednak prawidłowego nachylenia, podobnie jak zawór napowietrzający nie naprawi źle ułożonego poziomu.

Najczęstsze błędy podczas montażu

• Pomiar tylko na początku i końcu bez kontroli środka odcinka. Rura może mieć lokalne przeciwspadki.
• Podwieszanie przewodu bez ciągłego podparcia. Tworzą się wtedy kieszenie, w których zatrzymują się ścieki.
• Stosowanie zbyt wielu kolan 90 stopni, zwłaszcza na przewodzie prowadzącym od toalety.
• Zasypywanie instalacji bez próby szczelności i bez dokumentacji przebiegu rur.
• Zmniejszanie średnicy za odpływem WC. Taki zabieg często kończy się problemami z przepływem.
• Łączenie kanalizacji sanitarnej z deszczową bez sprawdzenia lokalnych warunków i projektu.

Szczególnie zdradliwe są przeciwspadki o długości kilkunastu centymetrów. Z zewnątrz instalacja wygląda wtedy poprawnie, ale woda regularnie zostaje w najniższym miejscu. Dlatego przed zalaniem posadzki lub zasypaniem wykopu robię zdjęcia przebiegu rur, zapisuję wymiary i sprawdzam każdy odcinek osobno.

Co sprawdzić przed zamknięciem instalacji w podłodze

Przed zakryciem rur przygotowuję krótką kontrolę techniczną. Obejmuje ona nie tylko samo nachylenie, ale też wysokości podejść, kierunek przepływu i dostęp do miejsc, które w przyszłości mogą wymagać czyszczenia.

• Sprawdź, czy każdy odcinek ma jednostajny spadek, bez lokalnych zapadnięć.
• Zmierz różnicę wysokości zgodnie z długością przewodu, a nie na oko.
• Skontroluj, czy odpływy z umywalki, prysznica i WC mają właściwe średnice.
• Wykonaj próbę przepływu oraz próbę szczelności połączeń.
• Zostaw dostęp do rewizji i nie zabudowuj ich na stałe.
• Udokumentuj przebieg rur zdjęciami z miarką przed wykonaniem posadzki.

Takie czynności zajmują niewiele czasu, a mogą oszczędzić kosztownego kucia podłogi. W praktyce właśnie brak dokumentacji i niedokładna kontrola przed zasypaniem są przyczyną wielu problemów, które wychodzą dopiero po wykończeniu łazienki.

Dobry spadek zaczyna się od planu całej instalacji

Najbezpieczniej dobierać nachylenie razem ze średnicą, długością przewodu, wentylacją i liczbą zmian kierunku. Dla typowego domu wartości rzędu 3% dla DN 50, 2,5% dla DN 75 i 2% dla DN 110 są praktycznym punktem wyjścia, ale długie lub nietypowe odcinki wymagają sprawdzenia w projekcie.

Jeżeli po wyznaczeniu spadku brakuje miejsca pod posadzką, nie obniżałbym przypadkowo wartości ani nie zwiększał średnicy bez analizy. Lepsze może być przesunięcie pionu, skrócenie trasy, zmiana układu przyborów albo konsultacja z instalatorem. Kilka minut poświęconych na pomiar przed montażem zwykle daje więcej niż późniejsze czyszczenie źle ułożonej kanalizacji.
