Dwie łazienki na różnych kondygnacjach, kuchnia na drugim końcu domu i długie oczekiwanie na ciepłą wodę to sytuacja, w której pojedyncza pętla cyrkulacyjna często przestaje wystarczać. Układ cyrkulacji c.w.u. z dwoma obiegami pozwala podzielić instalację na krótsze, niezależnie regulowane gałęzie, ale tylko wtedy, gdy zostanie poprawnie zrównoważony. Wyjaśniam, jak taki system działa, kiedy ma sens, jak dobrać pompę i czego dopilnować podczas montażu.
Dwa równoległe obiegi poprawiają komfort, lecz wymagają regulacji przepływu
- Dwa obiegi oznaczają zwykle dwie równoległe gałęzie cyrkulacji z osobnymi przewodami powrotnymi.
- Najczęściej wystarcza jedna pompa na wspólnym powrocie, ale każdy obieg powinien mieć zawór równoważący.
- Projektowanie opiera się na stratach ciepła, długości rur i oporach przepływu, a nie na samej liczbie łazienek.
- W punktach poboru należy zapewnić temperaturę około 55-60°C, z możliwością okresowej dezynfekcji termicznej.
- Najczęstszy błąd to połączenie dwóch pętli szeregowo, przez co dalszy obieg jest niedogrzany.
Jak działa cyrkulacja c.w.u. z dwoma obiegami
W zwykłej instalacji ciepła woda płynie z zasobnika do baterii, a po zakręceniu kranu pozostaje w rurze i stopniowo stygnie. Przewód cyrkulacyjny tworzy drogę powrotną do zasobnika, dzięki czemu pompa utrzymuje wodę w ruchu i ogranicza czas oczekiwania. Przy dwóch obiegach instalacja zostaje podzielona na dwie równoległe pętle, na przykład osobną dla parteru i piętra.

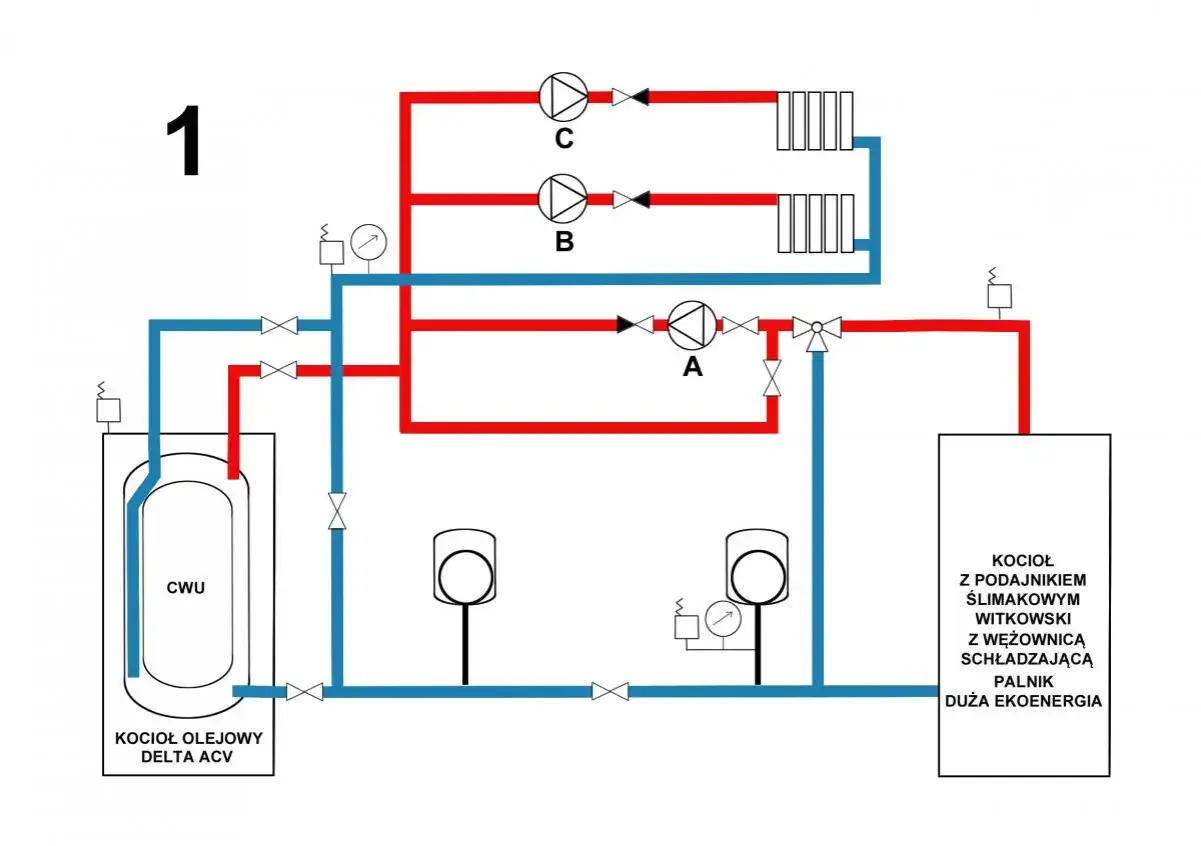

Najprostszy układ wygląda tak, że z zasobnika wychodzi wspólny przewód ciepłej wody, który rozdziela się na dwie gałęzie. Każda z nich zasila swoje punkty poboru, a na jej końcu znajduje się osobny powrót cyrkulacji. Powroty łączą się przy zasobniku, gdzie znajduje się wspólna pompa cyrkulacyjna.
Nie należy traktować tych obiegów jak dwóch odcinków połączonych jeden za drugim. W układzie szeregowym pierwsza pętla zabiera większość przepływu i ciepła, a druga otrzymuje wodę o niższej temperaturze. W praktyce właśnie to jest przyczyną sytuacji, w której na parterze ciepła woda pojawia się szybko, a na piętrze nadal trzeba czekać.
| Element instalacji | Rola |
|---|---|
| Wspólny przewód zasilający | Doprowadza ciepłą wodę do obu stref budynku. |
| Dwie gałęzie cyrkulacyjne | Obsługują osobne części domu, na przykład kondygnacje lub skrzydła budynku. |
| Zawór równoważący na każdym powrocie | Dopasowuje przepływ do strat ciepła konkretnej pętli. |
| Pompa na wspólnym powrocie | Wymusza przepływ przez obie gałęzie. |
| Zawór zwrotny i filtr | Chronią układ przed cofaniem wody i zanieczyszczeniami. |
W małym domu określenie „dwa obiegi” może oznaczać po prostu dwa odgałęzienia instalacji, a nie dwa całkowicie niezależne systemy. To ważne rozróżnienie, bo druga pętla nie zawsze wymaga drugiej pompy. Osobne pompki stosuje się dopiero wtedy, gdy gałęzie mają różne harmonogramy pracy, dużą długość albo są hydraulicznie trudne do wspólnego wyregulowania.
Kiedy dwa obiegi są lepsze niż jedna długa pętla
Podział instalacji ma sens przede wszystkim wtedy, gdy punkty poboru są rozrzucone po domu. Jeżeli zasobnik znajduje się w kotłowni przy jednej ścianie, a łazienka na piętrze i kuchnia są po przeciwnej stronie budynku, jedna długa pętla będzie miała większe straty ciepła i większe opory przepływu.
Ja rozważałbym dwa obiegi w kilku typowych sytuacjach. Pierwsza to dom z dwiema kondygnacjami, druga to budynek z osobnymi skrzydłami, a trzecia to układ, w którym jedna strefa jest używana codziennie, natomiast druga tylko okazjonalnie.
| Układ domu | Praktyczne rozwiązanie | Dlaczego działa |
|---|---|---|
| Parter i piętro z łazienkami | Osobny powrót dla każdej kondygnacji | Krótsze pętle łatwiej ogrzać i wyregulować. |
| Długi dom z kuchnią na końcu budynku | Oddzielna gałąź dla kuchni i bliskiej łazienki | Kuchnia nie musi być ostatnim punktem na wspólnej trasie. |
| Dom główny i garaż z zapleczem | Drugi obieg prowadzony do garażu | Można wyłączać go poza godzinami użytkowania. |
| Jedna strefa używana sporadycznie | Osobna gałąź z zaworem strefowym lub osobnym sterowaniem | Nie trzeba ogrzewać całej instalacji przez całą dobę. |
Jeżeli od zasobnika do najdalszego punktu jest tylko kilka metrów, druga pętla zwykle nie przyniesie zauważalnej korzyści. Często lepszym rozwiązaniem będzie skrócenie podejścia, poprawa izolacji albo zastosowanie lokalnego podgrzewacza. Cyrkulacja ma największy sens, gdy czas oczekiwania wynika z długiego odcinka przewodu, a nie z niewłaściwie ustawionej temperatury zasobnika.
W układzie rozdzielaczowym warto zaplanować powrót dla każdej grupy punktów poboru. Takie rozwiązanie jest bardziej przejrzyste niż prowadzenie jednej pętli przez wszystkie baterie, ponieważ późniejsza regulacja i serwis są prostsze. Trzeba jednak pamiętać, że dodatkowa rura oznacza większy koszt wykonania i większą powierzchnię, z której ucieka ciepło.
Jak zaprojektować i wyregulować dwa obiegi
Dobór zaczyna się od ustalenia długości każdej pętli, średnic rur, rodzaju izolacji oraz liczby punktów poboru. Projektant oblicza straty ciepła przewodów, a potem dobiera przepływ potrzebny do utrzymania odpowiedniej temperatury. W praktyce często przyjmuje się, że spadek temperatury w instalacji cyrkulacyjnej nie powinien przekraczać około 5 K, ale dokładna wartość zależy od projektu i zastosowanych urządzeń.
Do orientacyjnego obliczenia przepływu można wykorzystać zależność wynikającą z bilansu ciepła. Im większa suma strat przewodów i im mniejsza dopuszczalna różnica temperatur, tym większy przepływ będzie potrzebny. Samo zamontowanie mocniejszej pompy nie zastąpi obliczeń, ponieważ nadmierny przepływ może powodować szumy, zwiększać zużycie energii i rozregulować baterie termostatyczne.
W domu jednorodzinnym całkowity przepływ pompy często mieści się orientacyjnie w przedziale 0,2-0,6 m³/h, lecz jest to jedynie zakres pomocniczy. Dwie krótkie pętle mogą potrzebować mniejszego przepływu niż jedna długa instalacja z dużymi oporami. Pompę dobiera się do sumy przepływów obu gałęzi oraz oporu najbardziej wymagającej trasy.
Co powinno znaleźć się na powrotach
- Zawór równoważący na każdej gałęzi, najlepiej z możliwością pomiaru lub nastawy przepływu.
- Zawór zwrotny, który ogranicza niekontrolowane przepływanie wody między pętlami.
- Filtr siatkowy przed pompą, jeśli zaleca go producent urządzenia.
- Termometr albo czujnik temperatury na powrocie, gdy instalacja ma być sterowana termostatycznie.
- Izolacja przewodów ciepłej wody i cyrkulacji, dobrana do średnicy rury i miejsca prowadzenia.
Równoważenie polega na takim ustawieniu zaworów, aby każda gałąź otrzymała przepływ odpowiadający jej stratom. Krótszy obieg trzeba zwykle przydławić, a dłuższemu pozwolić przyjąć większą część przepływu. Bez tego woda wybiera łatwiejszą drogę, dlatego bliższa pętla jest gorąca, a dalsza pozostaje chłodna.
W większych instalacjach wygodne są termostatyczne zawory cyrkulacyjne. Reagują na temperaturę powrotu i ograniczają przepływ, gdy dana gałąź jest już dogrzana. W małym domu wystarczą często ręczne zawory regulacyjne, ale ich nastawy trzeba sprawdzić po uruchomieniu systemu, najlepiej mierząc temperaturę na obu powrotach.
Jedna pompa na wspólnym powrocie jest rozwiązaniem prostszym i zwykle tańszym. Dwie pompy mają sens, gdy obiegi pracują niezależnie, mają bardzo różne opory albo wymagają osobnych harmonogramów. W takim wariancie każda pompa powinna mieć własny zawór zwrotny, aby wyłączona gałąź nie stawała się przypadkowym obejściem dla drugiej.
Temperatura, higiena i zużycie energii
Według polskich Warunków Technicznych instalacja ciepłej wody powinna umożliwiać uzyskanie w punktach czerpalnych temperatury od 55 do 60°C. W praktyce temperatura opuszczająca podgrzewacz może być wyższa, natomiast użytkowników chroni się przed poparzeniem przez właściwie ustawiony zawór mieszający, zwłaszcza przy prysznicu i wannie.
Nie należy stale utrzymywać niskiej temperatury tylko po to, aby ograniczyć rachunki. Zalecenia publikowane na gov.pl wskazują na potrzebę okresowej dezynfekcji termicznej, zwykle przy podniesieniu temperatury w instalacji do około 65-70°C. Taki cykl musi być zgodny z instrukcją zasobnika, pompy i zaworu mieszającego, a po jego zakończeniu trzeba sprawdzić, czy w punktach poboru nie pojawia się zbyt gorąca woda.
Największe straty nie wynikają zwykle z samej pompy, lecz z ciepła oddawanego przez rury. Dwie pętle mają większą łączną długość niż jedna krótka trasa, dlatego izolacja powinna obejmować zarówno przewody c.w.u., jak i przewody powrotne. W mojej ocenie dobra izolacja i sterowanie czasowe dają większy efekt niż kupowanie pompy o większej mocy.
Pompa nie musi działać bez przerwy. W domu, w którym mieszkańcy korzystają z wody głównie rano i wieczorem, rozsądny harmonogram może obejmować na przykład godziny 6.00-9.00 oraz 17.00-23.00. Jeszcze lepszy efekt daje sterowanie temperaturą powrotu albo uruchamianie cyrkulacji na żądanie, choć takie rozwiązania wymagają dodatkowych czujników i starannego ustawienia.
Nie należy jednak wyłączać instalacji na wiele dni, jeśli pozostaje w niej woda stojąca. Przy dłuższej nieobecności lepiej zastosować procedurę przewidzianą przez producenta zasobnika i instalacji. Szczególną uwagę trzeba zwrócić na ślepe odcinki i rzadko używane punkty poboru, ponieważ sama pompa nie usunie problemu źle zaprojektowanych zastoin.
Najczęstsze błędy przy dwóch pętlach
Połączenie obiegów w szereg
To najpoważniejszy błąd. Powrót pierwszej pętli zostaje włączony do zasilania drugiej, więc druga gałąź otrzymuje wodę już częściowo wychłodzoną. Obie trasy powinny być prowadzone równolegle, a ich powroty powinny spotykać się dopiero przy wspólnym kolektorze lub zasobniku.
Brak zaworów równoważących
Trójnik na dwóch powrotach nie zapewnia równego podziału przepływu. Woda płynie tam, gdzie napotyka mniejszy opór, dlatego jedna pętla może pracować prawie bez przerwy, a druga będzie niedogrzana. Zawory regulacyjne są małym elementem, ale bez nich układ często wymaga ciągłego podnoszenia temperatury i wydajności pompy.
Pompa dobrana na oko
Pompa o większej mocy nie rozwiązuje automatycznie problemu. Jeśli opór najdłuższej gałęzi jest duży, trzeba znać rzeczywistą wysokość podnoszenia, a nie tylko maksymalny przepływ urządzenia. Zbyt duża pompa może wywołać szum w rurach i zaworach, a także zwiększyć straty ciepła.
Brak zaworu zwrotnego
Bez zaworów zwrotnych woda może przepływać przez wyłączoną gałąź w niewłaściwym kierunku. Objawem bywają nierówne temperatury, samoistne nagrzewanie nieużywanej strefy albo trudności z ustawieniem przepływów. Zawór powinien być dobrany do instalacji c.w.u. i zamontowany zgodnie z kierunkiem przepływu oznaczonym na korpusie.
Przeczytaj również: Jak podłączyć bojler z zaworem bezpieczeństwa?
Niezaizolowane przewody
Woda może szybko docierać do kranu, a mimo to rachunki rosną, jeśli powroty biegną przez zimną piwnicę lub nieogrzewany garaż bez izolacji. Po uruchomieniu instalacji warto dotknąć przewodów po kilku godzinach pracy. Jeżeli oba obiegi są wyraźnie ciepłe na całej długości, oznacza to, że system oddaje energię do otoczenia i trzeba sprawdzić izolację oraz harmonogram.
Jak ocenić, czy ten układ będzie dobry dla domu
Przed wykonaniem instalacji spisałbym długości tras od zasobnika do każdej łazienki, kuchni i dodatkowego punktu poboru. Następnie podzieliłbym dom na strefy, określił godziny ich użytkowania i sprawdził, czy źródło ciepła dopuszcza podłączenie cyrkulacji. Taka prosta inwentaryzacja często pokazuje, że drugi obieg jest potrzebny tylko dla jednej odległej łazienki.
- Wybierz dwa obiegi, gdy punkty poboru są rozdzielone na kondygnacje lub odległe skrzydła domu.
- Zaplanuj osobny powrót dla każdej gałęzi i doprowadź oba powroty do wspólnego miejsca przy zasobniku.
- Zastosuj zawory równoważące, zawory zwrotne i izolację przewodów.
- Dobierz pompę na podstawie obliczonego przepływu oraz oporów, nie według samej liczby łazienek.
- Ustaw pracę czasową lub termostatyczną, zamiast pozostawiać pompę włączoną przez całą dobę.
Jeżeli instalacja już istnieje, przed dołożeniem drugiej pompy sprawdziłbym filtr, zawór zwrotny, kierunek przepływu i nastawy zaworów. Bardzo często problem przypisywany „za słabej pompie” wynika z zapowietrzenia, zabrudzenia albo źle wyregulowanej krótszej pętli. Dobrze wykonane dwa obiegi powinny zapewniać podobny komfort w obu strefach bez ciągłego podnoszenia temperatury w zasobniku.
Dwa powroty mogą dać większy komfort bez niepotrzebnych strat
Najrozsądniejszy układ dla większości domów to dwie równoległe pętle, jedna pompa, osobne zawory równoważące i dobre sterowanie. Takie rozwiązanie skraca czas oczekiwania na ciepłą wodę, ułatwia obsługę różnych części budynku i pozwala wyłączać rzadziej używaną strefę.
Jeżeli trasy są krótkie, druga pętla nie będzie potrzebna. Jeżeli jednak dom ma kilka kondygnacji lub długie skrzydła, poprawnie zaprojektowany podział zwykle sprawdza się lepiej niż jedna rozbudowana pętla. Największą różnicę robią nie sama liczba rur i moc pompy, lecz równowaga przepływów, temperatura oraz ograniczenie strat przez izolację i harmonogram pracy.
