Gdy zawór trójdrożny zostanie wpięty odwrotnie, instalacja może hałasować, tracić stabilność temperatury albo przegrzewać podłogówkę. Dlatego pokazuję, jak czytać oznaczenia A, B i AB, gdzie umieścić zawór mieszający lub przełączający oraz jak wykonać montaż krok po kroku w instalacji CO, CWU i wodnej części wentylacji. Dodaję też proste schematy, zasady podłączania siłownika i listę błędów, które najczęściej wychodzą dopiero po uruchomieniu ogrzewania.
Dobry schemat zaczyna się od rozpoznania funkcji zaworu
- Zawór mieszający łączy wodę gorącą z chłodniejszym powrotem, aby uzyskać właściwą temperaturę zasilania.
- Zawór przełączający kieruje przepływ do jednego z dwóch odbiorników, na przykład CO albo zasobnika CWU.
- Oznaczenia A, B i AB nie zawsze mają identyczne znaczenie, dlatego pierwszeństwo ma schemat producenta i strzałki na korpusie.
- W ogrzewaniu podłogowym zawór często podaje na obieg wodę o temperaturze około 30-45°C, ale ostateczna nastawa wynika z projektu.
- Po montażu trzeba wykonać próbę szczelności, odpowietrzenie i sprawdzenie kierunku przepływu.
Jak zamontować zawór trójdrożny według schematu
Na początku ustalam, czy zawór ma mieszać, czy przełączać strumień wody. To dwie różne funkcje, choć oba urządzenia mają trzy króćce i z zewnątrz mogą wyglądać niemal tak samo.

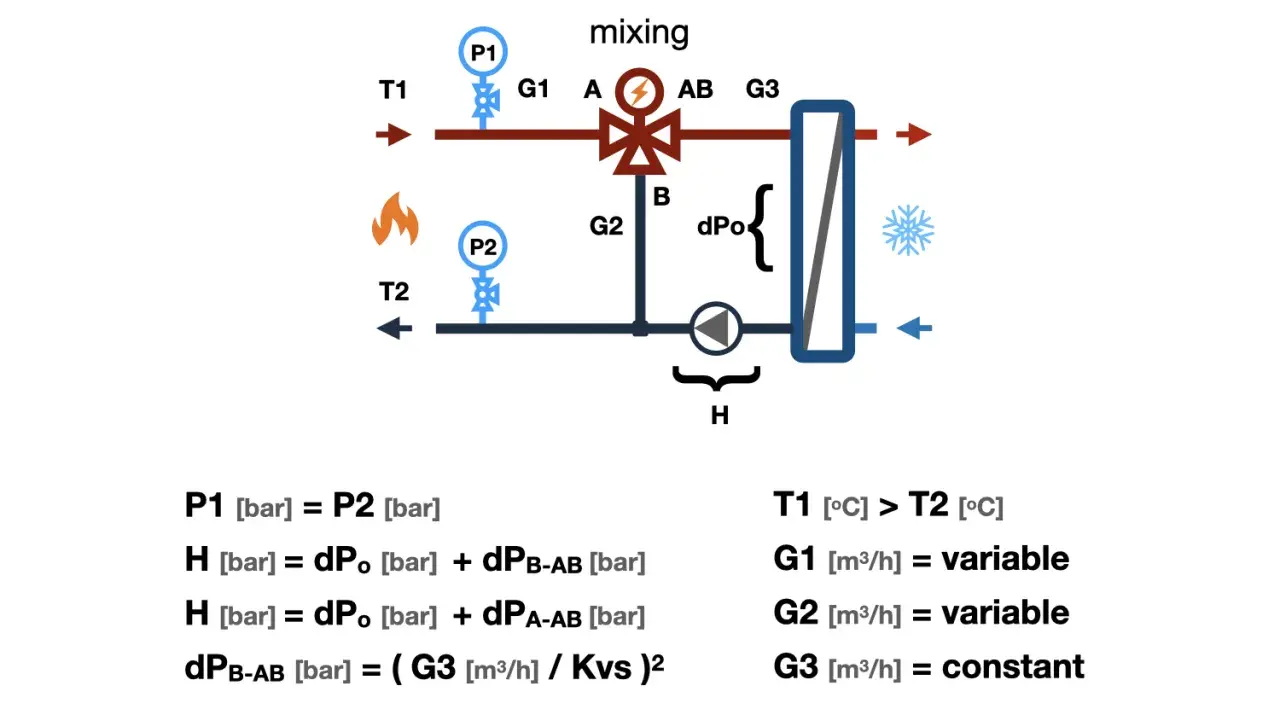

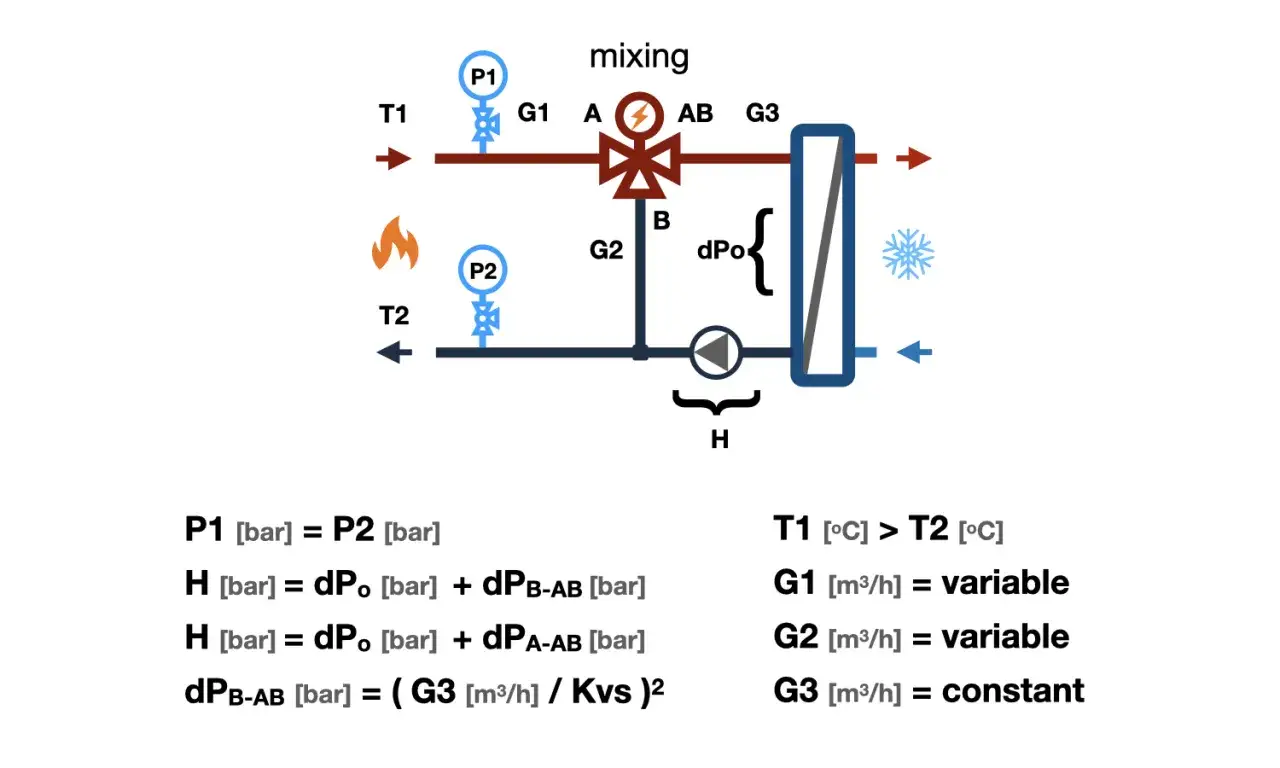

Zawór mieszający
W tym układzie do zaworu trafiają dwa strumienie. Jeden pochodzi z gorącego zasilania źródła ciepła, a drugi z chłodniejszego powrotu instalacji. Po zmieszaniu woda opuszcza zawór z temperaturą pośrednią, odpowiednią na przykład dla ogrzewania podłogowego.
gorące zasilanie kotła
|
v
[ A ]
\
[ AB ] ----> pompa ----> rozdzielacz podłogówki
/
[ B ]
^
|
powrót z instalacjiW uproszczonym schemacie port AB jest wyjściem wspólnym, natomiast A i B są doprowadzeniami. W konkretnym modelu układ może być opisany inaczej, dlatego przed skręceniem rur porównuję oznaczenia na korpusie z rysunkiem w instrukcji.
Zawór przełączający
Zawór przełączający ma jeden wspólny dopływ i dwa możliwe wyjścia. Przykładowo gorąca woda z kotła wpływa króćcem AB, a siłownik kieruje ją albo do obiegu grzejnikowego, albo do wężownicy zasobnika CWU.
[ A ] ----> obieg CO
/
zasilanie ---- [ AB ]
\
[ B ] ----> zasobnik CWUTu zawór nie ma za zadanie uzyskać temperatury pośredniej. On wybiera drogę przepływu. Pomylenie zaworu przełączającego z mieszającym jest jednym z błędów, które potrafią sprawić, że siłownik pracuje poprawnie, ale cała instalacja działa źle.
Co sprawdzić przed odcięciem rur
Nie zaczynam od demontażu starego odcinka. Najpierw robię zdjęcie istniejącej instalacji, zaznaczam kierunek przepływu i zapisuję, które przewody są zasilaniem, a które powrotem. Przy rozbudowanych układach taka prosta dokumentacja oszczędza sporo czasu.
- sprawdź, czy kupiony zawór jest mieszający, przełączający, termostatyczny czy obrotowy;
- odczytaj średnicę i rodzaj przyłączy, na przykład G 1/2, G 3/4 lub G 1;
- porównaj maksymalną temperaturę i ciśnienie pracy z parametrami instalacji;
- sprawdź, czy zawór jest przeznaczony do CO, CWU, chłodzenia lub wodnej nagrzewnicy wentylacyjnej;
- zostaw dostęp do pokrętła, trzpienia, filtrów i siłownika;
- przygotuj zawory odcinające, śrubunki i filtr, jeśli przewiduje je schemat producenta.
W instalacji CO medium powinno być możliwie czyste. Producent Caleffi zaleca płukanie instalacji przed montażem termostatycznych zaworów mieszających, ponieważ opiłki i resztki uszczelniacza mogą zablokować element regulacyjny. W praktyce filtr siatkowy przed zaworem jest niedrogim zabezpieczeniem, którego brak często mści się po kilku tygodniach pracy.
Narzędzia i materiały
Do typowego montażu potrzebne są klucze nastawne, klucz do rur, poziomica, obcinak, materiał do uszczelnienia gwintów, wiadro i czyściwo. Przy połączeniach gwintowanych stosuję uszczelnienie dopuszczone do danego medium. Taśma PTFE nie jest uniwersalnym rozwiązaniem, szczególnie gdy połączenie wymaga ustawienia elementu w konkretnej pozycji albo producent zaleca pakuły z pastą.
Przed pracą wyłączam źródło ciepła, odłączam pompę i siłownik od zasilania, zamykam zawory odcinające oraz czekam, aż temperatura spadnie. Z instalacji trzeba spuścić wodę i sprawdzić manometr. Prace przy przewodach elektrycznych siłownika 230 V zlecam osobie z odpowiednimi uprawnieniami.
Montaż zaworu krok po kroku
1. Ustal kierunek przepływu
Strzałki na korpusie pokazują kierunek, w którym może płynąć medium. Nie traktuję ich jako ozdobnego oznaczenia. W zaworze mieszającym odszukuję dopływ gorącej wody, dopływ powrotu i wyjście wody zmieszanej, a w przełączającym identyfikuję króciec wspólny oraz dwa wyjścia.
Litery A, B i AB są pomocne, ale nie wystarczają bez instrukcji. W jednym modelu AB oznacza wspólny wylot, w innym wspólny wlot zależnie od trybu pracy. Decydujący jest rysunek dla konkretnego numeru zaworu, a nie schemat znaleziony dla podobnie wyglądającego urządzenia.
2. Przygotuj i podeprzyj przewody
Rury powinny być przycięte bez naprężeń i ustawione tak, aby nie ciągnęły korpusu zaworu. Zawór nie może wisieć na rurach, zwłaszcza gdy do jego trzpienia zostanie później dołożony cięższy siłownik. W razie potrzeby montuję osobne uchwyty lub krótkie odcinki elastyczne.
Połączenia gwintowane dokręcam z wyczuciem. Nadmierna siła może uszkodzić korpus albo rozszczelnić połączenie, gdy instalacja zacznie się nagrzewać i rury zmienią długość.
3. Zamontuj zawór w odpowiedniej pozycji
Większość zaworów można montować w pozycji poziomej lub pionowej, ale nie każdy siłownik toleruje każdą orientację. W wielu instrukcjach trzpień powinien znajdować się poziomo lub pionowo, a montaż napędu skierowanego w dół jest zabroniony. W instalacjach chłodniczych trzeba dodatkowo ograniczyć ryzyko skraplania wody na siłowniku.
W instalacji ogrzewania podłogowego zawór mieszający najczęściej znajduje się przy grupie pompowej, przed rozdzielaczem. Często pompa jest montowana za wyjściem wody zmieszanej, ale dokładna kolejność zależy od konstrukcji grupy i schematu hydraulicznego.
4. Zamontuj armaturę pomocniczą
Po obu stronach zaworu przydają się zawory odcinające, ponieważ umożliwiają czyszczenie lub wymianę elementu bez opróżniania całej instalacji. Filtr montuję po stronie, z której mogą napływać zanieczyszczenia, a zawory zwrotne stosuję tam, gdzie istnieje ryzyko przepływu wstecznego lub niepożądanego mieszania obiegów.
W układzie z kotłem na paliwo stałe zawór może służyć do ochrony powrotu przed zbyt niską temperaturą. Nie przyjmuję jednak jednej wartości dla każdego kotła. Zakres 55-60°C jest częsty, lecz obowiązuje instrukcja konkretnego urządzenia i jego wymagania dotyczące temperatury powrotu.
5. Podłącz siłownik i sterowanie
Siłownik montuję dopiero po prawidłowym ustawieniu zaworu ręcznie. Trzpień powinien obracać się płynnie, bez zacięć. Następnie ustawiam pozycję początkową zgodnie z instrukcją napędu i sprawdzam, czy kierunek obrotu powoduje otwieranie właściwego króćca.
W sterowaniu trzy-punktowym przewody odpowiadają zwykle za otwieranie, zamykanie i przewód wspólny, ale kolory nie są bezpiecznym zamiennikiem schematu elektrycznego. Po podłączeniu testuję oba kierunki przez kilka krótkich cykli. Nie uruchamiam siłownika na siłę, jeśli trzpień zatrzymuje się przed końcem zakresu.
Trzy praktyczne zastosowania i różnice w podłączeniu
| Zastosowanie | Funkcja zaworu | Na co zwrócić uwagę |
|---|---|---|
| Ogrzewanie podłogowe | Mieszanie gorącego zasilania z chłodniejszym powrotem | Ochrona pętli przed zbyt wysoką temperaturą, pompa za zaworem, czujnik temperatury na zasilaniu rozdzielacza |
| Kocioł i zasobnik CWU | Przełączanie przepływu między CO i wężownicą zasobnika | Priorytet CWU, właściwy króciec wspólny oraz zgodność siłownika ze sterownikiem kotła |
| Nagrzewnica wodna w wentylacji | Regulacja przepływu czynnika przez wymiennik | Ochrona nagrzewnicy przed zamarzaniem, czujnik temperatury i zgodność zaworu z instalacją grzewczą lub chłodniczą |
Ogrzewanie podłogowe
W podłogówce zawór ma ograniczyć temperaturę zasilania pętli. W wielu domowych instalacjach temperatura po zmieszaniu mieści się w granicach 30-45°C, ale nie ustawiam jej wyłącznie według skali na pokrętle. Znaczenie ma temperatura pomieszczenia, rozstaw rur, rodzaj posadzki i obliczenia projektowe.
Przy zaworze ręcznym temperatura może zmieniać się wraz z temperaturą kotła. Dlatego przy kilku obiegach lub zmiennym zapotrzebowaniu lepiej sprawdza się zawór z siłownikiem i czujnikiem. Sam siłownik nie poprawi jednak hydrauliki źle zrównoważonego rozdzielacza.
Obieg CO i zasobnik CWU
Tu często stosuje się zawór przełączający. Sterownik kotła wysyła sygnał, a zawór kieruje wodę na zasobnik podczas jego ładowania. Po osiągnięciu zadanej temperatury wraca do zasilania ogrzewania.
Najczęstszy błąd polega na zamianie portu wspólnego z jednym z wyjść. Objawem może być grzanie zasobnika tylko częściowo, jednoczesne podgrzewanie grzejników albo głośna praca pompy. W tym układzie szczególnie ważne są strzałki przepływu i czas przełączania siłownika.
Przeczytaj również: Jak odgrzybić klimatyzację w domu bezpiecznie?
Wentylacja z nagrzewnicą wodną
W centrali wentylacyjnej zawór trójdrożny nie steruje powietrzem, tylko wodą płynącą przez nagrzewnicę lub chłodnicę. Zawór może mieszać wodę na obiegu albo regulować ilość czynnika kierowanego do wymiennika.
Najważniejsze zabezpieczenie to ochrona przeciwzamrożeniowa. Jeśli temperatura wody lub powietrza spadnie za nisko, sterownik powinien zamknąć dopływ zimnego powietrza, otworzyć obieg grzewczy i uruchomić pompę zgodnie z projektem. Sam ręczny zawór bez automatyki nie zapewnia takiej ochrony.
Co sprawdzić po napełnieniu instalacji
Po skręceniu wszystkich połączeń napełniam instalację powoli, przy otwartych odpowietrznikach. Kontroluję manometr, połączenia gwintowane i okolice trzpienia. Drobna wilgoć przy zimnej instalacji może przerodzić się w wyciek po rozgrzaniu, dlatego oględziny powtarzam po osiągnięciu temperatury roboczej.
- Sprawdź szczelność wszystkich połączeń.
- Odpowietrz zawór, pompę, rozdzielacz i najwyższe punkty instalacji.
- Ustaw zawór ręcznie w pozycji częściowego otwarcia.
- Uruchom pompę i sprawdź, czy pojawia się przepływ.
- Zmierz temperaturę przed zaworem, za zaworem i na powrocie.
- Przetestuj pełny zakres pracy siłownika.
- Po kilku godzinach ponownie sprawdź szczelność i temperatury.
Jeśli zawór miesza, ale temperatura za nim nie reaguje na zmianę nastawy, podejrzewam najpierw zły kierunek przepływu, zapowietrzenie lub zablokowany trzpień. Gdy pompa pracuje głośno, sprawdzam filtr, odpowietrzenie i różnicę ciśnień. Nie zwiększam od razu obrotów pompy, bo hałas często wynika z błędnego podłączenia, a nie ze zbyt małego przepływu.
Błędy, przez które schemat przestaje działać
- Zamiana funkcji zaworu mieszającego i przełączającego.
- Podłączenie portów A, B i AB wyłącznie na podstawie wyglądu zaworu.
- Montaż przeciwnie do strzałek kierunku przepływu.
- Brak filtracji w instalacji zanieczyszczonej po pracach montażowych.
- Oparcie ciężaru zaworu i siłownika na cienkich rurach.
- Brak miejsca na zdjęcie siłownika lub wyczyszczenie filtra.
- Ustawienie podłogówki według maksymalnej temperatury kotła.
- Podłączenie siłownika bez sprawdzenia napięcia, schematu i kierunku ruchu.
- Brak ochrony przeciwzamrożeniowej przy nagrzewnicy wodnej wentylacji.
Szczególnie ostrożnie podchodzę do zaworów termostatycznych CWU. W tym zastosowaniu trzeba zachować oznaczenia wody gorącej, zimnej i zmieszanej, a często także zamontować filtry oraz zawory zwrotne. Taki zawór chroni przed zbyt gorącą wodą w punktach poboru, ale nie zastępuje zaworu bezpieczeństwa ani prawidłowo wykonanej instalacji.
Przy nowym kotle, pompie ciepła, instalacji chłodniczej lub centrali wentylacyjnej nie kopiuję schematu z innego urządzenia. Koszt konsultacji instalatora jest zwykle mniejszy niż ryzyko uszkodzenia pompy, siłownika, wymiennika albo podłogi przegrzanej wodą o zbyt wysokiej temperaturze.
Najważniejsza kontrola przed zamknięciem instalacji
Poprawny montaż zaworu trójdrożnego zaczyna się od określenia jego funkcji, a kończy na sprawdzeniu rzeczywistego przepływu. Przed zabudowaniem rur robię zdjęcie oznaczeń, zapisuję temperatury i upewniam się, że siłownik wykonuje pełny cykl bez zacięć.
Jeśli schemat producenta różni się od ogólnego rysunku, zawsze wybieram dokumentację konkretnego modelu. To właśnie ten szczegół, a nie sama średnica gwintu, decyduje o tym, czy zawór będzie stabilnie regulował ogrzewanie, zasobnik CWU lub nagrzewnicę wentylacyjną.
