Wysoki komin ceramiczny nie powinien zaczynać się przypadkowo na posadzce, chudziaku ani nieprzygotowanym fragmencie stropu. Fundament pod komin systemowy musi przenieść ciężar całego trzonu, pozostać stabilny mimo zmian temperatury i być dopasowany do konkretnego zestawu. Poniżej pokazuję, kiedy potrzebna jest osobna stopa, jakie znaczenie mają wymiary pustaka oraz jak uniknąć błędów, które później kończą się pęknięciami i problemami z ciągiem.
O trwałości komina decyduje przede wszystkim jego podstawa
- Osobna podstawa jest typowym rozwiązaniem dla ciężkiego komina ceramicznego, zwłaszcza wolnostojącego.
- Nie ma jednego uniwersalnego wymiaru fundamentu. Decydują o nim obrys pustaka, wysokość komina, ciężar systemu i warunki gruntowe.
- Cokół o wysokości 20-30 cm często rozpoczyna montaż, ale nie zastępuje właściwego posadowienia.
- Zbrojenie i grubość płyty powinien określić projektant lub konstruktor, a nie przypadkowa recepta z internetu.
- Stalowy komin bywa znacznie lżejszy i może mieć inne wymagania niż komin ceramiczny.
Fundament czy tylko cokół pod kominem
W rozmowach na budowie te dwa elementy często się mieszają. Fundament to część konstrukcyjna przekazująca obciążenie na grunt, natomiast cokół jest podwyższoną podstawą, na której rozpoczyna się układanie pustaków kominowych. Cokół może mieć 20-30 cm wysokości, ale sam w sobie nie rozwiązuje problemu, jeśli pod nim znajduje się słabe podłoże.
Typowy ceramiczny komin systemowy składa się z pustaków zewnętrznych, izolacji oraz wkładu ceramicznego. Każdy element waży niewiele, lecz po zsumowaniu całej wysokości powstaje stałe obciążenie skupione na małej powierzchni. Dodatkowo część wystająca ponad dach działa jak smukły słup narażony na wiatr.
W praktyce rozróżniam trzy sytuacje:
- komin wolnostojący, który wymaga własnej, odpowiednio zaprojektowanej stopy,
- komin zaplanowany w obrębie fundamentu domu, którego podstawa może być zintegrowana z ławą, płytą lub innym elementem konstrukcji,
- lekki komin stalowy, który w niektórych układach można oprzeć na wsporniku, stropie albo konstrukcji dachu, ale wyłącznie po sprawdzeniu nośności.
Największy błąd polega na traktowaniu każdego komina tak samo. Ceramiczny system o obudowie około 36 × 36 cm będzie wymagał innego rozwiązania niż lekki przewód stalowy, a komin z dodatkowym kanałem wentylacyjnym zajmie więcej miejsca i będzie cięższy. Według instrukcji montażowych producentów, między innymi firmy Schiedel, montaż systemu ceramicznego rozpoczyna się na wcześniej przygotowanej podstawie, a nie bezpośrednio na przypadkowej warstwie podłogi.
Jak zaplanować podstawę już na etapie projektu
Najpierw trzeba znać nie tylko średnicę wkładu, lecz także zewnętrzny wymiar obudowy. Przykładowo w jednym z popularnych systemów kanał o średnicy 12 cm może mieć pustak o wymiarach około 28 × 28 cm. Z kolei większe systemy ceramiczne mogą mieć obudowę około 36 × 36 cm, a wersje z kanałem wentylacyjnym nawet około 50 × 36 cm.
Te wartości nie są uniwersalnym katalogiem dla wszystkich marek. Traktuję je jako przykład pokazujący, dlaczego fundamentu nie powinno się wymiarować „na oko”. Przed wytyczeniem podstawy należy sprawdzić kartę techniczną konkretnego systemu, jego masę na metr oraz wymagany sposób podparcia.
Położenie komina względem domu
Najkorzystniej zaplanować komin w miejscu, w którym może być podparty od fundamentu aż po dach i nie wymaga dużych przesunięć. Usytuowanie blisko kalenicy zwykle ogranicza wysokość części wystającej ponad połacią, a położenie przy urządzeniu grzewczym skraca przewód łączący.
Jeżeli komin przechodzi przez strop, nie powinien być przypadkowo oparty na jego cienkiej warstwie. Otwór w stropie musi uwzględniać rozszerzalność i izolację, a sam ciężar powinien być przekazany zgodnie z projektem. Komin może być dostawiony do ściany nośnej, ale nie oznacza to automatycznie, że ściana przejmie jego obciążenie.
Co trzeba ustalić przed wykonaniem fundamentu
- rodzaj komina: ceramiczny, stalowy lub hybrydowy,
- zewnętrzny wymiar pustaka oraz liczbę kanałów,
- planowaną wysokość całkowitą i wysokość ponad dachem,
- rodzaj urządzenia grzewczego, paliwa i temperaturę spalin,
- miejsce wyczystki, odpływu kondensatu oraz przyłącza spalin,
- warunki gruntowe i sposób posadowienia budynku.
To ważne także z powodów użytkowych. W większości systemów wysokość trójnika spalinowego zależy od wymagań kotła lub kominka, a w rozwiązaniach Schiedel często nie może być mniejsza niż 116 cm nad poziomem posadowienia komina. Zbyt nisko umieszczone przyłącze może później wymusić niekorzystne kolano albo przeróbkę całej instalacji.
Jak wykonać fundament krok po kroku
Przy nowym domu najwygodniej przygotować podstawę razem z fundamentami budynku. Jeżeli komin stoi poza obrysem głównych ław, wykonuje się zazwyczaj osobną żelbetową stopę lub płytę. Jej poziom posadowienia powinien wynikać z projektu i warunków gruntowych, a nie wyłącznie z poziomu gotowej podłogi.
Przygotowanie podłoża
W wyznaczonym miejscu usuwa się humus i warstwy nienośne, a dno wykopu stabilizuje. Podłoże musi być równe, zagęszczone i pozbawione luźnej ziemi. Przy gruntach wysadzinowych, wodzie gruntowej albo nasypie budowlanym decyzję o głębokości i konstrukcji podstawy powinien podjąć konstruktor.
Nie polecam wylewania betonu na świeżo rozplantowaną ziemię. Nawet jeśli komin stoi w środku domu, nierównomierne osiadanie małej podstawy może spowodować pęknięcie pustaków, rozszczelnienie wkładu albo odchylenie trzonu.
Wykonanie płyty lub stopy
Po przygotowaniu wykopu wykonuje się warstwę podkładową zgodnie z projektem, układa szalunek i zbrojenie, a następnie betonuje podstawę. Zbrojenie nie może leżeć bezpośrednio na gruncie. Musi mieć otulinę betonową zapewniającą ochronę stali przed wilgocią i korozją.
Nie podaję jednego schematu prętów ani jednej grubości płyty, ponieważ byłyby to pozornie precyzyjne, ale ryzykowne porady. Wymiary zależą od obciążenia i gruntu. Inaczej projektuje się podstawę pod krótki komin wewnętrzny, inaczej pod wysoki komin wolnostojący przy ścianie zewnętrznej.
Izolacja i cokół
Na wykonanej podstawie układa się izolację przeciwwilgociową, czyli warstwę ograniczającą podciąganie wilgoci z betonu do elementów komina. Dopiero na niej wykonuje się cokół betonowy, murowany albo systemowy. W wielu rozwiązaniach ma on 20-30 cm wysokości, co pozwala prawidłowo umieścić odpływ kondensatu i elementy rewizyjne.
Powierzchnia pod pierwszym pustakiem musi być dokładnie wypoziomowana. Kilka milimetrów błędu na początku może przełożyć się na widoczne odchylenie po kilku metrach. Z tego powodu sprawdzam poziom zarówno samego cokołu, jak i pierwszego pustaka przed związaniem zaprawy.
Rozpoczęcie montażu systemu

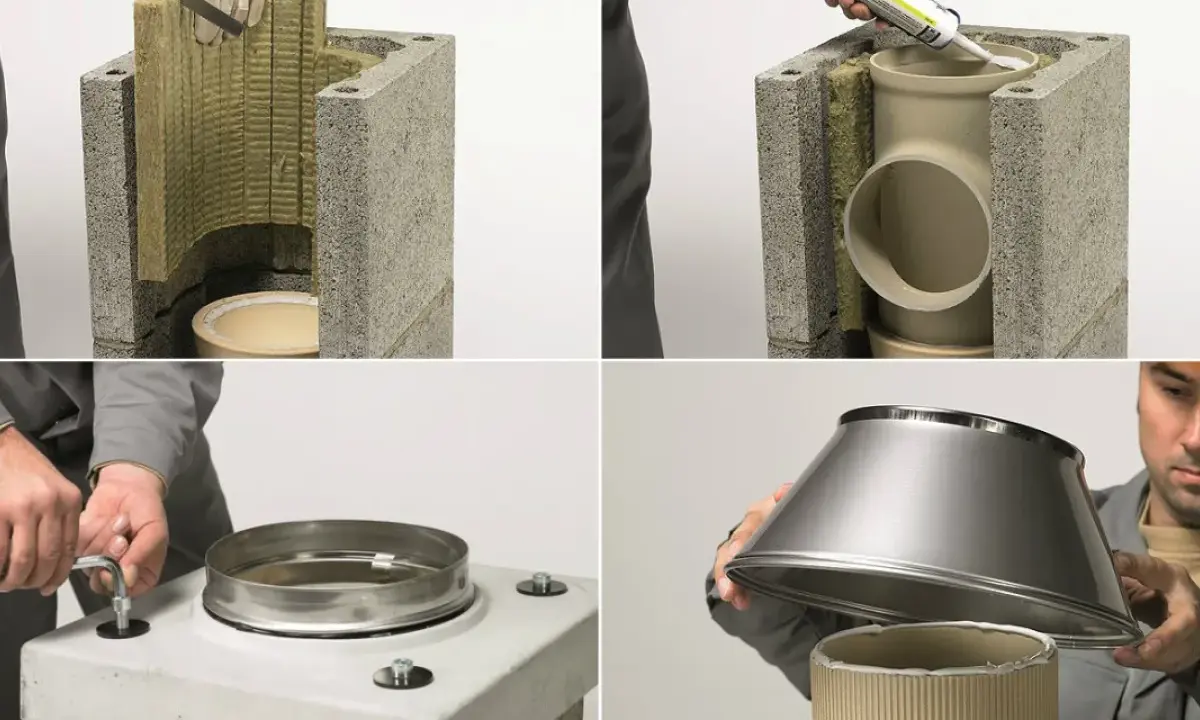

Dolne elementy układa się zgodnie z instrukcją danego producenta. W zależności od systemu trzeba przewidzieć ściek kondensatu, kratkę przewietrzającą, trójnik wyczystkowy oraz odpowiednią przestrzeń na izolację.
Zaprawa do pustaków nie powinna trafiać w miejsca, w których może zetknąć się z rurą ceramiczną. Wkład łączy się właściwym kitem odpornym na temperaturę i działanie kondensatu. Nie wolno zastępować materiałów systemowych przypadkową zaprawą, bo różna rozszerzalność elementów może prowadzić do uszkodzeń.
Kiedy wystarczy fundament domu, a kiedy potrzebna jest osobna stopa
| Usytuowanie komina | Typowe rozwiązanie | Na co uważać |
|---|---|---|
| Wewnątrz obrysu budynku, na płycie fundamentowej | Wzmocniona strefa płyty przewidziana przez konstruktora | Nie wolno ustawiać ciężkiego komina na zwykłej posadzce lub jastrychu |
| Przy ławie fundamentowej | Zintegrowane lub odpowiednio połączone podparcie konstrukcyjne | Trzeba uwzględnić różnice osiadania i izolację |
| Wolnostojący komin ceramiczny | Osobna żelbetowa stopa albo płyta | Ważna jest stateczność części ponad dachem i obciążenie wiatrem |
| Lekki komin stalowy | Wspornik, konsola lub podstawa systemowa | Rozwiązanie zależy od masy, wysokości i nośności ściany lub stropu |
| Dobudowa przy istniejącym domu | Nowa podstawa zaprojektowana obok istniejących fundamentów | Nie należy podkopywać starej ławy bez zabezpieczenia i projektu |
W przypadku płyty fundamentowej szczególnie ważne jest pokazanie komina konstruktorowi przed jej wylaniem. Można wtedy zaprojektować lokalne pogrubienie, dodatkowe zbrojenie albo zmianę układu płyty. Późniejsze ustawienie pustaków na gotowej posadzce jest zwykle próbą ominięcia problemu, a nie prawidłowym rozwiązaniem.
Przy istniejącym budynku dochodzi ryzyko naruszenia gruntu pod ławą. Jeśli nowa stopa ma być głębsza niż istniejący fundament, prace ziemne trzeba prowadzić etapami i z zachowaniem zabezpieczeń. Najtańsza decyzja na tym etapie może być najdroższa po pojawieniu się rys na ścianie lub kominie.
Najczęstsze błędy przy wykonywaniu podstawy
Ustawienie komina na chudziaku
Chudziak jest warstwą podkładową, a nie konstrukcją przeznaczoną do przejmowania skoncentrowanego ciężaru. Może znajdować się nad właściwą płytą lub gruntem, ale nie zastępuje zaprojektowanej stopy.
Brak izolacji poziomej
Beton i zaprawa mogą przekazywać wilgoć do pustaków. Sama wilgoć nie zawsze powoduje natychmiastową awarię, lecz przy cyklach zamarzania i rozmrażania zwiększa ryzyko degradacji oraz wykwitów. Izolacja przeciwwilgociowa powinna być ciągła i dopasowana do układu fundamentów.
Za mała podstawa
Podstawa nie powinna być wymierzana według średnicy rury ceramicznej. Liczy się cały pustak, ewentualne kanały wentylacyjne, warstwa wykończeniowa i tolerancja montażowa. W praktyce zostawienie kilku centymetrów zapasu wokół obrysu może być rozsądne, ale dokładne wymiary muszą wynikać z systemu i projektu.
Połączenie z konstrukcją dachu

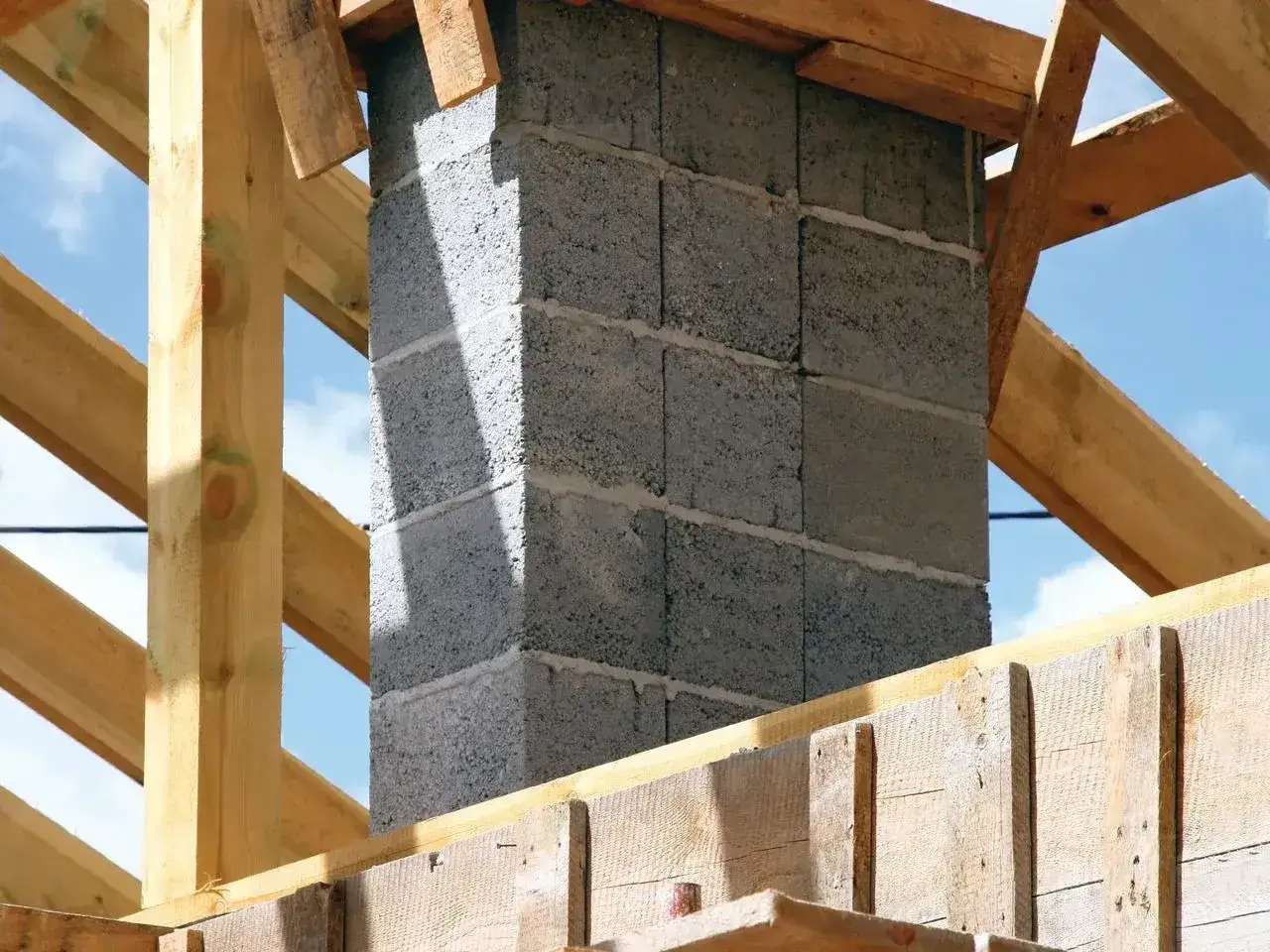

Komin powinien być stabilny, ale nie należy go sztywno spinać z więźbą w sposób blokujący jego pracę. Przy przejściu przez strop i dach stosuje się odpowiednie odstępy, izolację oraz elementy mocujące. Producent systemu może wymagać dodatkowych uchwytów albo zbrojenia, szczególnie gdy komin wystaje wysoko ponad dach.
Przeczytaj również: Ile stempli potrzeba pod strop? Przelicznik i zasady ustawienia
Pominięcie odpływu kondensatu
W kominach współpracujących z urządzeniami wytwarzającymi kondensat trzeba przewidzieć jego odprowadzenie i syfon. Woda spływająca do podstawy bez kontroli może zawilgocić cokół oraz fundament. To drobny element, o którym łatwo zapomnieć, a jego późniejsza naprawa bywa kłopotliwa.
Co sprawdzić przed rozpoczęciem murowania
Przed ułożeniem pierwszej warstwy pustaków robię krótką kontrolę, która zajmuje kilka minut, a może oszczędzić wiele pracy. Podstawa powinna mieć potwierdzony poziom, właściwą izolację i wymiary większe od obrysu systemu zgodnie z dokumentacją.
- Sprawdź, czy znasz dokładny model i wymiary zewnętrzne komina.
- Porównaj miejsce wykonania podstawy z rzutem i przekrojem projektu.
- Zweryfikuj poziom cokołu oraz położenie osi przewodu.
- Przygotuj izolację, zaprawę, kit i elementy odpływu zgodne z instrukcją.
- Ustal wysokość trójnika spalinowego przed wykonaniem kolejnych warstw.
- Sprawdź, czy komin nie będzie oparty na stropie, posadzce albo więźbie bez obliczeń.
- Jeśli komin jest wysoki lub wolnostojący, potwierdź sposób usztywnienia części ponad dachem.
Nie warto zaczynać od zakupu przypadkowego zestawu. Najpierw dobiera się urządzenie grzewcze, paliwo, średnicę i klasę pracy przewodu, a dopiero później projektuje podstawę. Fundament jest częścią całego układu kominowego, dlatego jego parametry powinny wynikać z tych samych założeń co reszta instalacji.
Od podstawy zależy więcej niż tylko stabilność komina
Dobrze wykonana stopa eliminuje jedno z najpoważniejszych źródeł problemów, ale nie zastępuje prawidłowego montażu wkładu, izolacji, przejścia przez dach ani odbioru kominiarskiego. Po zakończeniu prac trzeba zachować instrukcję systemu i dokumentację użytych elementów.
Jeżeli podłoże jest niepewne, komin ma dużą wysokość ponad dachem albo ma być dobudowany do starego domu, rozsądniej zapłacić za krótką konsultację konstruktora niż zgadywać. Najbezpieczniejsza zasada brzmi prosto: najpierw projekt i konkretne obciążenia, później beton, cokół i montaż kolejnych modułów.
