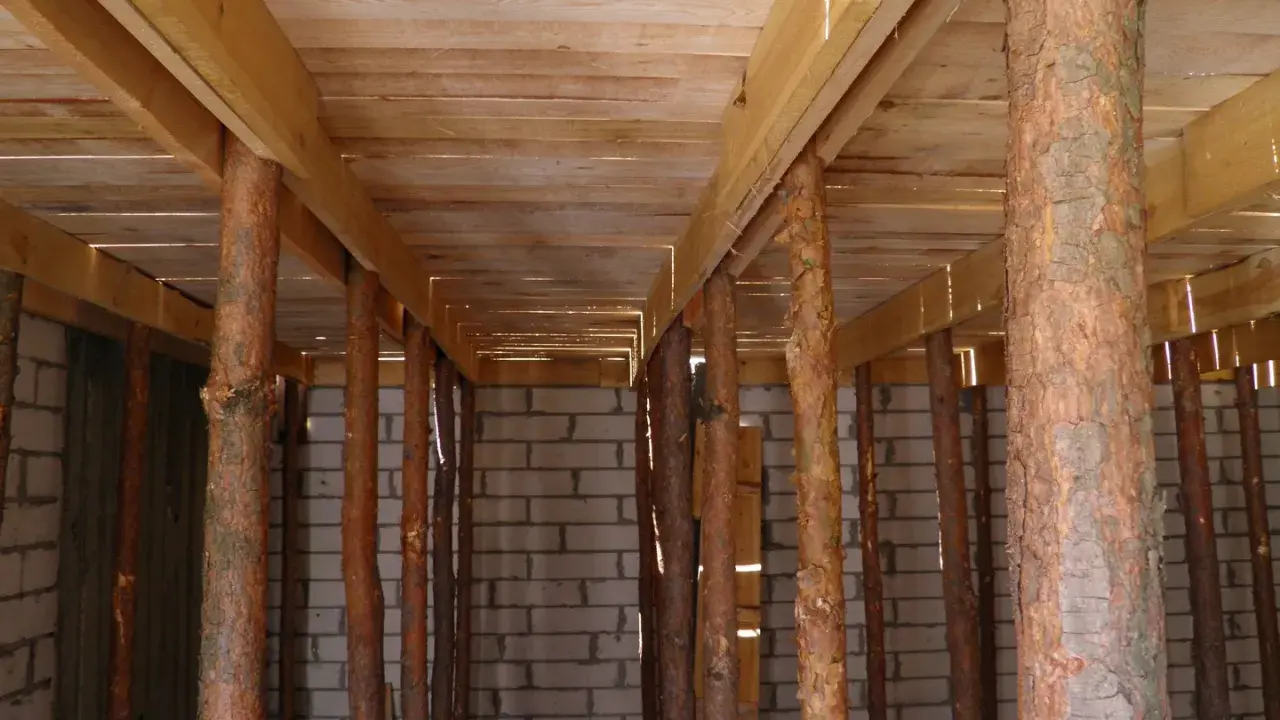

Przy szalowaniu stropu łatwo przyjąć zbyt mało podpór i narazić deskowanie na ugięcia albo zamówić ich zdecydowanie za dużo. Najczęściej stosuje się orientacyjnie 1-1,5 stempla na 1 m², ale rzeczywista liczba zależy od rodzaju stropu, jego grubości, rozpiętości, systemu szalunkowego i nośności podpór.
Najbezpieczniejszy punkt wyjścia to obliczenia oparte na projekcie stropu
- 1-1,5 stempla na m² to orientacyjny zakres dla wielu tradycyjnych szalunków stropów monolitycznych.
- Na strop o powierzchni 100 m² może przypadać około 100-150 podpór, ale układ siatki może zmienić końcową liczbę.
- Typowy rozstaw podpór wynosi około 0,8-1,5 m w obu kierunkach.
- W stropach Teriva liczba podpór zależy przede wszystkim od rozpiętości belek, a nie od prostego przelicznika na metr kwadratowy.
- Ostateczne rozmieszczenie trzeba sprawdzić w projekcie technologicznym lub instrukcji producenta.
Ile stempli potrzeba na metr kwadratowy stropu
W przypadku typowego stropu monolitycznego z tradycyjnym deskowaniem często przyjmuje się 1-1,5 podpory na każdy metr kwadratowy. Jest to wygodny punkt wyjścia do przygotowania kosztorysu, ale nie można traktować go jako uniwersalnej normy dla każdej konstrukcji.
Dla stropu o powierzchni 100 m² daje to orientacyjnie 100-150 stempli. Przy zamawianiu sprzętu nie warto jednak opierać się wyłącznie na tym mnożeniu. Liczba podpór wynika z rzeczywistego układu belek, rygli i krawędzi szalunku.
| Grubość stropu | Orientacyjna liczba podpór | Przybliżony rozstaw |
|---|---|---|
| 12-15 cm | 1-1,2 na m² | około 1-1,4 m |
| 16-20 cm | 1,2-1,5 na m² | około 1-1,2 m |
| 21-25 cm | 1,5-1,8 na m² | około 0,8-1,1 m |
| Powyżej 25 cm | indywidualnie | często poniżej 0,8 m |
Powyższe wartości mają charakter orientacyjny. Przy grubym stropie, dużej rozpiętości albo ciężkich podciągach projektant może zalecić znacznie gęstsze podparcie. Ja zawsze traktuję tabelę jako pomoc przy wstępnym szacowaniu, a nie jako zamiennik dokumentacji.
Dlaczego sama powierzchnia stropu nie wystarcza
Największe obciążenie pojawia się podczas betonowania, gdy konstrukcja nie ma jeszcze własnej wytrzymałości. Podpory przenoszą wtedy ciężar świeżego betonu, zbrojenia, deskowania oraz pracowników poruszających się po stropie.
Sam beton waży około 2500 kg na 1 m³. Strop monolityczny o grubości 20 cm obciąża więc każdy metr kwadratowy masą około 500 kg, jeszcze zanim doliczymy stal, szalunek i obciążenia robocze. Przy grubości 25 cm ciężar samego betonu rośnie do około 625 kg/m².
Znaczenie ma również wysokość podpory. Im bardziej wysunięty jest stempel teleskopowy, tym mniejsza może być jego dopuszczalna nośność i tym większe ryzyko wyboczenia. Z tego powodu nie wystarczy sprawdzić, ile kilogramów wytrzymuje podpora w katalogu. Trzeba uwzględnić także jej wysokość roboczą, stan techniczny i sposób ustawienia.
Nie bez znaczenia jest rodzaj deskowania. Dźwigary systemowe H20, rygle, płyty szalunkowe i podpory tworzą jeden układ. Zmiana rozstawu któregokolwiek elementu może sprawić, że nawet mocne stemple będą pracowały w niekorzystnych warunkach.
Jak obliczyć potrzebną liczbę podpór
Do szybkiego kosztorysu można zastosować prosty wzór:
powierzchnia stropu × przyjęta liczba stempli na m² = orientacyjna liczba podpór
Przykładowo strop o powierzchni 80 m² przy założeniu 1,2 stempla na m² wymaga około 96 podpór. Przy gęstszym układzie 1,5 na m² będzie to już 120 sztuk.
To jednak tylko pierwszy etap. Jeżeli podpory ustawia się w regularnej siatce, trzeba policzyć także liczbę rzędów i kolumn. Dla powierzchni 10 × 10 m oraz rozstawu około 1 m teoretyczna siatka z podporami przy krawędziach może dać 11 × 11, czyli 121 punktów. W praktyce końcowy układ zależy od położenia dźwigarów, ścian i belek.
Przy większych stropach warto rozpisać układ na rzucie konstrukcji. Zaznaczam na nim podpory pod głównymi dźwigarami, zagęszczam je przy podciągach i krawędziach, a dopiero potem sprawdzam, czy liczba zgadza się z orientacyjnym przelicznikiem. Takie podejście ogranicza zarówno braki sprzętu, jak i niepotrzebny koszt wynajmu.
Inaczej podpiera się strop monolityczny, a inaczej Teriva

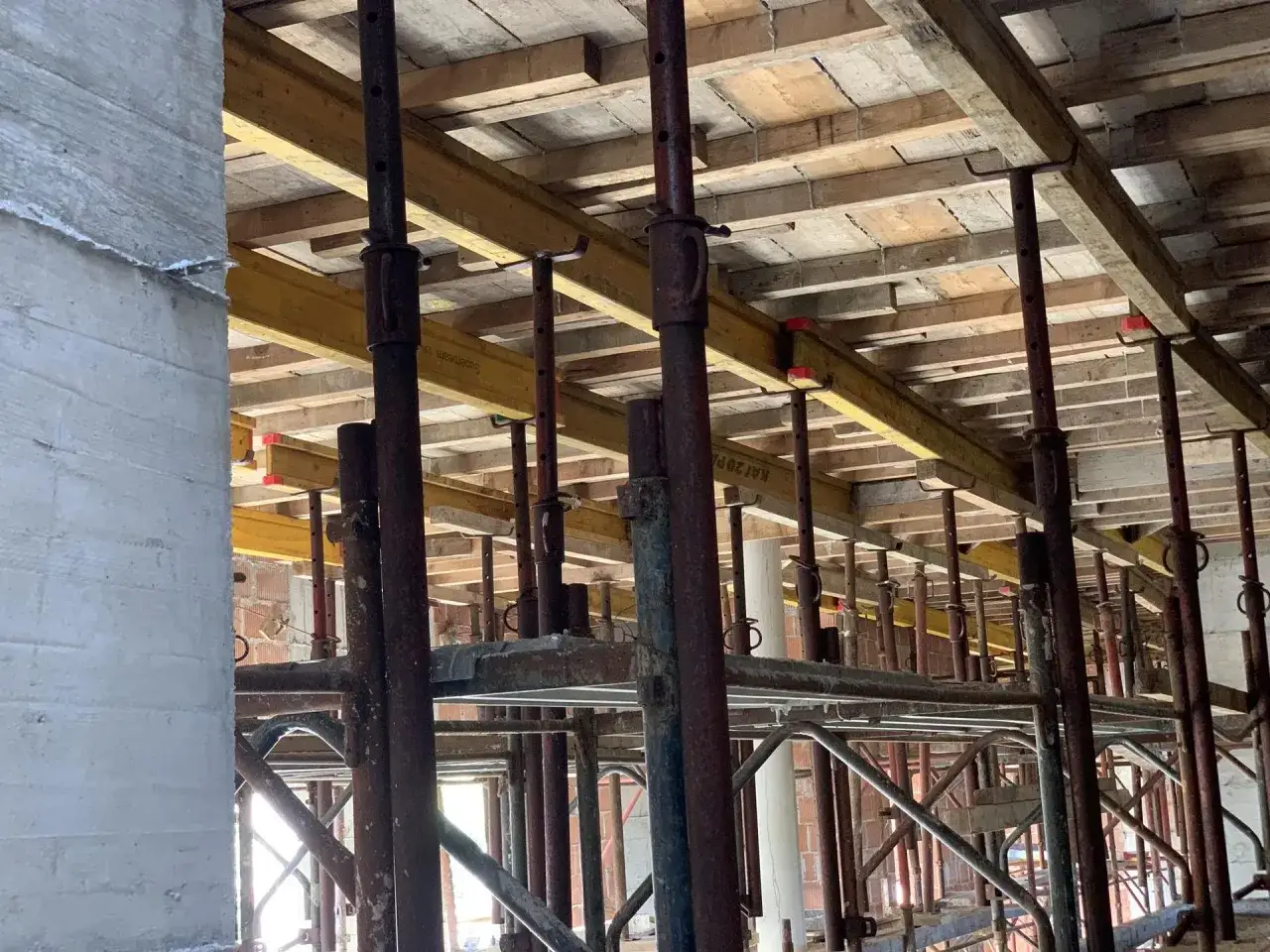

Strop monolityczny
W stropie monolitycznym beton tworzy jednolitą płytę wylewaną na miejscu. Podpory ustawiają się pod dźwigarami i ryglami szalunku, zwykle w siatce o rozstawie około 0,8-1,2 m, choć przy lżejszych układach może być ona większa.
Im większa grubość płyty i rozpiętość pomieszczenia, tym ostrożniej trzeba podchodzić do zwiększania rozstawu. Szczególnej uwagi wymagają podciągi, żebra, otwory w stropie oraz miejsca, w których kumuluje się ciężar zbrojenia.
Strop Teriva i inne stropy gęstożebrowe
W stropie Teriva stemple nie zawsze tworzą równą siatkę pod całą powierzchnią. Podpiera się przede wszystkim belki stropowe, a ich liczba zależy od rozpiętości i konkretnego systemu.
W przykładowych wytycznych dla stropów gęstożebrowych przy rozpiętości do około 3,6 m stosuje się jedną linię podpór, przy większych rozpiętościach potrzebne bywają dwie lub trzy. Dokładne wartości mogą się różnić między systemami, dlatego instrukcja producenta ma tu większe znaczenie niż ogólna zasada 1-1,5 podpory na m².
Przeczytaj również: Jak obliczyć kubaturę budynku brutto i netto?
Stropy prefabrykowane i filigran
Elementy prefabrykowane mają własne wymagania montażowe. Część obciążeń przejmują już prefabrykowane płyty lub belki, ale podczas betonowania nadbetonu nadal potrzebują tymczasowego podparcia.
W takim przypadku liczba podpór wynika z tabel producenta i projektu montażu. Przeniesienie schematu z tradycyjnego stropu monolitycznego może doprowadzić do nadmiernego ugięcia prefabrykatu albo niepotrzebnie zwiększyć koszty.
Jak prawidłowo rozstawić stemple pod stropem
Podpora musi stać na stabilnym podłożu. Na gruncie albo na niedokończonej posadzce stosuje się podkłady rozkładające nacisk, ponieważ pojedynczy stempel może wcisnąć się w podłoże i stracić pion.
Przed betonowaniem sprawdzam kilka podstawowych rzeczy:
- czy wszystkie podpory są pionowe i stabilne,
- czy ich głowice prawidłowo opierają dźwigary lub rygle,
- czy siatka podpór zachowuje zaprojektowany rozstaw,
- czy podłoże nie ugina się pod stopami podpór,
- czy konstrukcja ma wymagane stężenia i zabezpieczenia boczne,
- czy szalunek został wypoziomowany i nie ma widocznych luzów.
Nie należy wyrównywać wysokości przypadkowymi klinami, cegłami ani luźnymi kawałkami drewna. Takie rozwiązania mogą się przesunąć podczas układania mieszanki. Regulację wykonuje się elementami przewidzianymi dla danego systemu.
Podczas betonowania warto obserwować deskowanie. Widoczne ugięcie, trzaski, przesuwanie się podpór albo wypływ zaczynu to sygnał, by natychmiast przerwać prace i usunąć przyczynę problemu. Dodatkowe stemple ustawia się zgodnie z decyzją osoby odpowiedzialnej za konstrukcję, a nie przypadkowo w miejscu, które akurat jest dostępne.
Błędy, przez które potrzeba więcej stempli
Najczęściej spotykam się z traktowaniem przelicznika na metr kwadratowy jak gotowej recepty. To błąd, bo dwie płyty o takiej samej powierzchni mogą mieć zupełnie różną grubość, rozpiętość i układ obciążeń.
- Zbyt duży rozstaw może powodować ugięcie płyt szalunkowych i dźwigarów.
- Nierówne wysokości podpór sprawiają, że część z nich nie przejmuje obciążenia, a inne są przeciążone.
- Brak podkładów na słabym podłożu może doprowadzić do osiadania stempli.
- Pomijanie podciągów i krawędzi zostawia najsłabsze miejsca bez dodatkowego wsparcia.
- Przeciążone lub uszkodzone podpory nie powinny trafiać ponownie pod strop.
- Zbyt wczesne rozszalowanie może uszkodzić konstrukcję, nawet jeśli beton wygląda na związany.
Nie próbowałbym też oszczędzać na podporach przez ustawienie ich wyłącznie pod środkiem pomieszczenia. Czasem taki układ jest poprawny, ale tylko wtedy, gdy wynika z projektu konkretnego stropu. O rozmieszczeniu decyduje droga przekazywania obciążeń, a nie wygoda przejścia po budowie.
Co sprawdzić przed zamówieniem stempli
Do wstępnego planowania można przyjąć, że strop monolityczny o powierzchni 100 m² będzie potrzebował około 100-150 podpór. Przed wynajmem trzeba jednak sprawdzić rodzaj stropu, jego grubość, rozpiętość, wysokość kondygnacji, nośność podpór oraz zalecany rozstaw dźwigarów.
Najpewniejszy schemat jest prosty. Najpierw odczytuję wytyczne z projektu lub instrukcji systemu, później nanoszę siatkę podpór na rzut stropu, a na końcu dodaję elementy potrzebne pod podciągami, przy krawędziach i w strefach większych obciążeń.
Jeżeli dokumentacja nie podaje jednoznacznego układu, nie ustalałbym liczby wyłącznie na podstawie powierzchni. W konstrukcji stropu kilka dodatkowych podpór kosztuje znacznie mniej niż naprawa ugiętego szalunku albo uszkodzonej płyty.
