Źle dobrany rozstaw belek może sprawić, że podłoga zacznie sprężynować, pojawią się skrzypienia, a sufit od spodu będzie pracował i pękał. Wyjaśniam, jakie odstępy stosuje się najczęściej, od czego zależy ich dobór, jak dopasować je do płyt lub desek oraz kiedy prosta reguła przestaje wystarczać.
Dobry rozstaw belek decyduje o sztywności, komforcie i kosztach stropu
- 40-60 cm osiowo to częsty zakres w lekkich stropach z płytami konstrukcyjnymi.
- 60-80 cm można stosować przy odpowiednim przekroju belek, poszyciu i obciążeniach.
- Rozstaw mierzy się od osi jednej belki do osi następnej, a nie między ich krawędziami.
- Najważniejsze są jednocześnie rozpiętość, przekrój, klasa drewna i ciężar warstw podłogi.
- Przy wylewce, ściankach działowych, wannie lub dużej rozpiętości potrzebne są obliczenia konstruktora.
Ile centymetrów między belkami stropu drewnianego
W domach jednorodzinnych najczęściej spotyka się rozstaw osiowy 40, 50 albo 60 cm. Taki układ dobrze współpracuje z płytami OSB, MFP i wełną mineralną, a przy tym ogranicza uginanie poszycia między belkami. W tradycyjnych stropach z grubym deskowaniem można spotkać również większe odstępy, ale nie traktowałbym ich jako uniwersalnego rozwiązania.
Trzeba odróżnić rozstaw osiowy od wolnej przestrzeni. Jeśli belka ma szerokość 8 cm, a osie znajdują się co 60 cm, odległość między bokami belek wynosi około 52 cm. Ta różnica ma znaczenie przy zamawianiu izolacji, planowaniu instalacji oraz sprawdzaniu, czy krawędzie płyt będą miały odpowiednie podparcie.
| Rozstaw osiowy | Typowe zastosowanie | Najważniejsze zastrzeżenie |
|---|---|---|
| 40-45 cm | Stropy wymagające większej sztywności, konstrukcje szkieletowe, cięższe poszycie | Większa liczba belek i wyższy koszt wykonania |
| 50-62,5 cm | Popularny układ pod płyty konstrukcyjne i izolację | Rozstaw trzeba dopasować do wymiarów konkretnej płyty |
| 60-80 cm | Stropy z odpowiednio wysokimi belkami i deskowaniem | Wymaga sprawdzenia ugięcia oraz nośności |
| Powyżej 80 cm | Rozwiązania specjalne, duże przekroje lub belki systemowe | Nie powinien być przyjmowany bez projektu konstrukcyjnego |
Najbezpieczniej traktować te wartości jako zakresy orientacyjne. Sama liczba centymetrów nie mówi jeszcze, czy strop będzie bezpieczny. Belka 8 × 20 cm rozstawiona co 60 cm pracuje zupełnie inaczej niż belka 12 × 26 cm ustawiona co 80 cm, nawet jeśli oba stropy mają podobną powierzchnię.
Od czego naprawdę zależy rozstaw belek
Rozstaw wynika z kilku powiązanych parametrów. W obliczeniach według PN-EN 1995-1-1, czyli Eurokodu 5, sprawdza się między innymi nośność na zginanie, ścinanie, ugięcie oraz stateczność elementów. W praktyce projektant analizuje cały układ, a nie tylko pojedynczą belkę.
Rozpiętość między podporami
Rozpiętość to odległość, na której belka pracuje między podporami. Im jest większa, tym silniej rośnie ugięcie. Z tego powodu przy stropie o rozpiętości 5 m nie można bezpiecznie zastosować takiego samego przekroju i rozstawu jak przy stropie o rozpiętości 3 m.
Zmniejszenie odstępu między belkami pomaga rozłożyć ciężar na większą liczbę elementów, ale nie naprawi każdej złej konstrukcji. Przy dużej rozpiętości często bardziej opłaca się zwiększyć wysokość belki albo dodać podporę niż bez końca zagęszczać rozstaw.
Przekrój i klasa drewna
Wysokość belki ma zwykle większy wpływ na sztywność niż niewielkie zwiększenie jej szerokości. Do konstrukcji nośnej powinno się stosować drewno sortowane wytrzymałościowo, często klasy C24, z parametrami potwierdzonymi przez producenta. Mokre, przypadkowo dobrane deski nie są odpowiednikiem certyfikowanego drewna konstrukcyjnego.
Nie przyjmuję też zasady, że każda belka musi mieć wysokość równą jednej dwudziestej rozpiętości. Takie proporcje mogą służyć jako bardzo wstępna orientacja, ale nie zastępują sprawdzenia obciążeń, warunków podparcia i ugięcia.
Obciążenia stałe i użytkowe
Do ciężaru samej konstrukcji dochodzą płyty, deski, izolacja, sufit, podłoga i ewentualny jastrych. Osobno uwzględnia się obciążenie użytkowe, czyli ludzi, meble i wyposażenie. Szczególnej uwagi wymagają ścianki działowe, wanna, ciężkie regały, schody oraz piec, ponieważ mogą obciążać strop miejscowo.
Przydatna jest prosta zależność poglądowa: obciążenie przypadające na jedną belkę rośnie wraz z jej rozstawem. Jeśli obciążenie powierzchniowe wynosi 2 kN/m², to przy rozstawie 0,6 m belka przejmuje około 1,2 kN na metr długości, a przy 0,8 m już około 1,6 kN na metr. To pokazuje, dlaczego większy odstęp wymaga mocniejszych elementów.

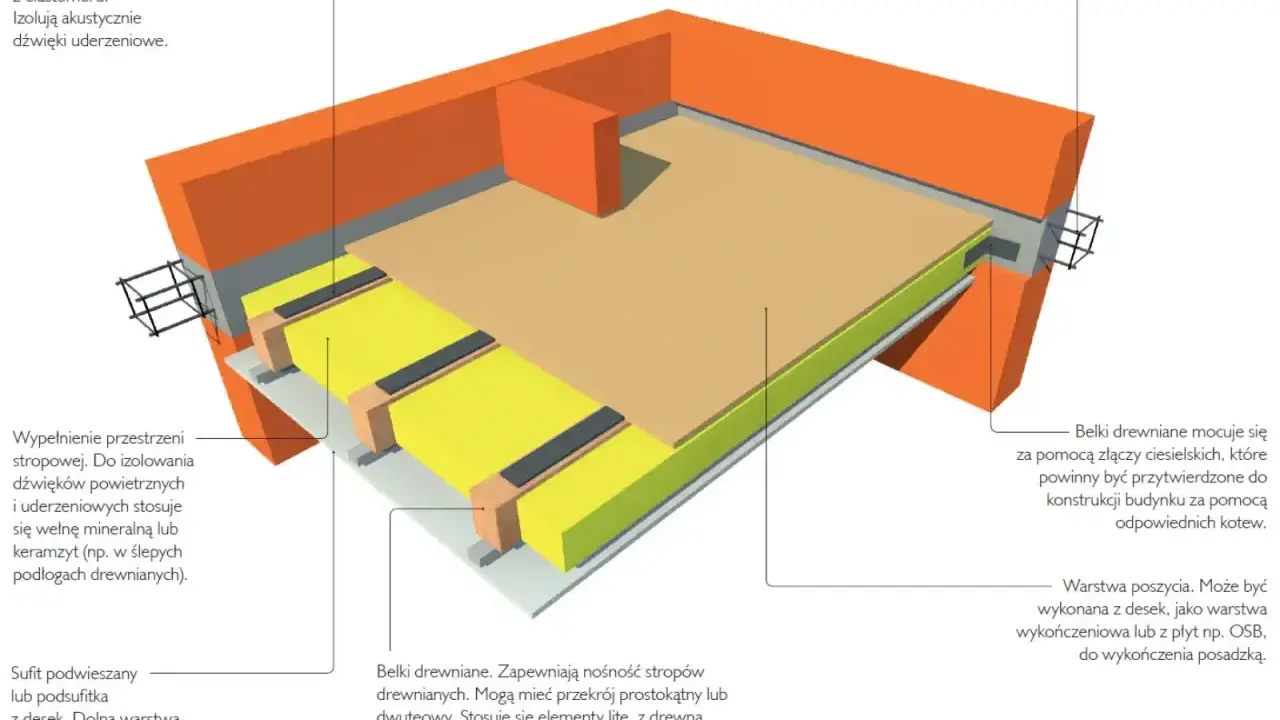

Jak dopasować belki do płyt i desek
Rozstaw nie powinien być ustalany dopiero po zamówieniu drewna. Najpierw trzeba sprawdzić, czym zostanie przykryty strop, ponieważ poszycie musi mieć odpowiednie podparcie i nie może uginać się nadmiernie między belkami.
Płyty OSB i MFP
Przy płytach konstrukcyjnych często stosuje się rozstaw około 40-60 cm, ale dokładny wymiar zależy od grubości płyty, kierunku jej ułożenia i zaleceń producenta. Niektóre systemy są projektowane pod moduł 62,5 cm albo 83,3 cm. Takiego odstępu nie wolno jednak przyjmować automatycznie, bo producent zwykle wymaga dodatkowej weryfikacji statycznej.
Krótsze krawędzie płyt powinny mieć podparcie zgodne z instrukcją systemu. Łączenie krawędzi w miejscu, gdzie pod spodem nie ma belki ani odpowiedniego podparcia, może skutkować klawiszowaniem płyt, skrzypieniem i pękaniem warstw wykończeniowych.
Deski podłogowe
Deski o większej grubości mogą pracować przy szerszym rozstawie, ale ich parametry również mają znaczenie. Przy cienkich deskach ustawionych zbyt rzadko podłoga może uginać się punktowo, nawet jeśli same belki mają wystarczającą nośność.
Jeżeli na deskach ma znaleźć się ciężka warstwa wyrównawcza, płytki ceramiczne albo podłoga wymagająca dużej stabilności, trzeba ocenić cały układ warstw. Sama gruba deska nie zawsze rozwiązuje problem drgań.
Wełna mineralna i instalacje
Rozstaw 60 cm jest wygodny również dlatego, że pozwala łatwo układać izolację między belkami. Trzeba jednak mierzyć szerokość wolnej przestrzeni, a nie odległość osiową. Izolacja powinna być dopasowana bez dużych szczelin, lecz nie może być wciskana tak mocno, aby straciła swoje właściwości.
Przed zamknięciem stropu dobrze jest zaplanować przewody i przepusty. Nie wolno przypadkowo nacinać ani wiercić belek, ponieważ osłabienie elementu w niewłaściwym miejscu może mieć większe znaczenie niż różnica kilku centymetrów w rozstawie.
Przykładowe układy i ich praktyczna ocena
Poniższe przykłady pomagają zrozumieć kierunek doboru, ale nie są tabelą dopuszczalnych rozpiętości. Ostateczne wymiary zależą od klasy drewna, schematu podparcia, obciążeń i warstw wykończeniowych.
| Rozpiętość orientacyjna | Rozstaw osiowy | Charakter rozwiązania |
|---|---|---|
| Do około 3 m | 40-60 cm | Lekki strop mieszkalny, zwykle łatwy do usztywnienia poszyciem |
| Około 3-4 m | 40-60 cm | Popularny układ, w którym ważny jest właściwy przekrój belki i ograniczenie drgań |
| Około 4-5 m | 40-60 cm | Rozstaw trzeba powiązać z większą wysokością belki i pełnym sprawdzeniem ugięcia |
| Powyżej 5 m | Według projektu | Często potrzebna jest podpora pośrednia, belka systemowa, drewno klejone lub inne rozwiązanie |
Przykładowo belki rozstawione co 40 cm mogą poprawić sztywność podłogi i ograniczyć uginanie płyt, ale zwiększą zużycie drewna oraz liczbę połączeń. Z kolei rozstaw 80 cm może być ekonomiczny przy wysokich belkach i grubym poszyciu, lecz będzie bardziej wrażliwy na błędy wykonawcze i obciążenia punktowe.
W domu szkieletowym częściej wybiera się gęstszy układ, ponieważ współpracuje on z modułem ścian, płyt i izolacji. W domu murowanym można zastosować inny schemat, zwłaszcza gdy belki opierają się na wieńcu lub mają podporę pośrednią. Nie ma jednego uniwersalnego rozstawu dla każdego budynku.
Jak prawidłowo rozmierzyć i wykonać strop
Prace zaczynam od sprawdzenia osi konstrukcyjnych i kierunku rozpiętości. Belki zwykle układa się tak, aby pracowały na krótszym możliwym kierunku, ale ostateczna decyzja musi wynikać z projektu oraz sposobu oparcia na ścianach.
- Ustal rozpiętość w świetle podpór i sprawdź projektowany przekrój belek.
- Wybierz rozstaw osiowy dopasowany do płyt, desek i izolacji.
- Wyznacz pierwszą oś, a później przenieś wymiar na wszystkie kolejne belki.
- Skontroluj poziom, prostoliniowość i szerokość oparcia elementów.
- Wykonaj wymagane połączenia, przewiązania i usztywnienia zgodnie z projektem.
- Dopiero po odbiorze konstrukcji układaj poszycie i warstwy wykończeniowe.
Belki powinny być zabezpieczone przed wilgocią, a miejsca oparcia nie mogą prowadzić do trwałego zawilgocenia drewna. Szczególnie ważne jest oddzielenie drewna od mokrych elementów murowanych zgodnie z projektem. Drewno konstrukcyjne powinno mieć możliwość wyschnięcia, a jego końce nie mogą być zamykane w sposób sprzyjający kondensacji.
Przeczytaj również: Murłata w dachu - jak działa i jak ją prawidłowo zamocować?
Błędy, które pojawiają się najczęściej
- mierzenie odstępu między bokami belek zamiast między ich osiami,
- przyjęcie 60 cm jako gotowej recepty bez sprawdzenia przekroju i rozpiętości,
- brak podparcia pod krótkimi krawędziami płyt,
- wycinanie dużych otworów pod instalacje bez zgody konstruktora,
- dociążenie stropu wylewką lub ścianką działową po wykonaniu obliczeń dla lekkiej podłogi,
- stosowanie przypadkowych desek zamiast drewna sortowanego konstrukcyjnie,
- pomijanie drgań i akustyki przy ocenie jakości stropu.
Z mojego punktu widzenia inwestorzy częściej skupiają się na tym, czy belka „wytrzyma”, niż na tym, czy podłoga będzie wygodna. Tymczasem formalnie bezpieczny strop może nadal być niekomfortowy, jeśli nadmiernie drga, skrzypi albo przenosi każdy krok na pomieszczenie poniżej.
Kiedy nie wystarczy orientacyjny dobór
Obliczenia konstruktora są konieczne przy większych rozpiętościach, nietypowym podparciu, ciężkich warstwach podłogi i zmianie przeznaczenia pomieszczenia. Dotyczy to także remontów starych budynków, w których nie znamy klasy drewna, stanu końców belek ani rzeczywistego sposobu oparcia.
Nie należy samodzielnie zwiększać rozstawu tylko dlatego, że belki wydają się masywne. Trzeba sprawdzić również ugięcie długotrwałe, połączenia, podparcie i obciążenia miejscowe. Drewno może przez lata pracować pod stałym obciążeniem, dlatego ocena wyłącznie na podstawie wyglądu elementu jest zawodna.
Jeśli projekt przewiduje ciężką posadzkę, ogrzewanie podłogowe z jastrychem, murowaną ściankę albo duży otwór w stropie, zmiana rozstawu wymaga ponownego przeliczenia. W takich sytuacjach oszczędność na kilku belkach jest niewielka w porównaniu z kosztem naprawy gotowej podłogi.
Najpierw policz warstwy, potem zamawiaj drewno
Najrozsądniejsza kolejność wygląda prosto: najpierw określam rozpiętość i obciążenia, potem wybieram przekrój oraz klasę drewna, a dopiero na końcu ustalam rozstaw wygodny dla poszycia. W typowym lekkim stropie punktem wyjścia bywa 40-60 cm osiowo, lecz ta wartość musi zostać potwierdzona przez projekt i instrukcję zastosowanych płyt.
Jeżeli po wejściu na gotową podłogę czuć wyraźne uginanie, nie warto liczyć na to, że problem ukryje grubsza wykładzina. O komforcie decydują wspólnie belki, poszycie, połączenia i warstwy wykończeniowe, dlatego dobry strop planuje się jako jeden układ, a nie zbiór przypadkowych wymiarów.
