Wystarczy źle poprowadzona rura albo jeden przypadkowo zamontowany zawór, by otwarty układ centralnego ogrzewania stracił swoje podstawowe zabezpieczenie. Pytanie, jak podłączyć naczynie wyrównawcze otwarte, dotyczy więc nie tylko miejsca montażu zbiornika, lecz także rur bezpieczeństwa, przelewu, odpowietrzenia i ochrony przed zamarzaniem. Poniżej pokazuję praktyczny schemat działania, typowe wymiary oraz błędy, których sam bym nie ryzykował.
Bezpieczne podłączenie zależy od drożnych rur i właściwego położenia naczynia
- Naczynie montuje się powyżej najwyższego punktu instalacji, zwykle nad najwyższym grzejnikiem lub rozdzielaczem.
- Rury bezpieczeństwa i wzbiorcza nie mogą mieć zaworów, filtrów ani przewężeń.
- W typowych kotłach do 40 kW często stosuje się rury DN25, ale ostateczny dobór wynika z instrukcji kotła i projektu.
- Pojemność użytkowa naczynia powinna wynosić co najmniej 4% objętości wody w instalacji, a pojemność nominalna musi być większa.
- Przelew musi być drożny i odprowadzać wodę w widoczne, bezpieczne miejsce.
Najpierw sprawdź, czy instalacja rzeczywiście jest otwarta
Otwarte naczynie wzbiorcze pracuje w instalacji, w której woda ma stały kontakt z atmosferą. Zbiornik przyjmuje zwiększoną objętość wody podczas nagrzewania, a w razie przegrzania pozwala odprowadzić wodę lub mieszaninę parowo-wodną. To proste zabezpieczenie, ale działa tylko wtedy, gdy połączenie ze źródłem ciepła pozostaje drożne.
Takie rozwiązanie spotyka się szczególnie przy kotłach na drewno, węgiel i pellet, kominkach z płaszczem wodnym oraz starszych instalacjach grawitacyjnych. W układzie zamkniętym stosuje się natomiast naczynie przeponowe, zawór bezpieczeństwa i manometr. Zamiana jednego rozwiązania na drugie nie polega na zwykłym odcięciu starego zbiornika.
Jeżeli w instalacji znajduje się wymiennik płytowy, bufor albo kilka niezależnych obiegów, trzeba ustalić, którą część układu zabezpiecza naczynie. Każdy obieg po stronie źródła ciepła musi mieć ochronę dobraną do jego budowy. Przy kotle na paliwo stałe nie radzę opierać się wyłącznie na przypadkowym schemacie znalezionym w internecie.
Z jakich rur składa się zabezpieczenie otwartego układu
W typowym rozwiązaniu naczynie nie jest połączone z kotłem jednym dowolnym przewodem. Potrzebny jest cały układ rur, z których każda pełni inną funkcję. Poniższe rozróżnienie bardzo ułatwia ocenę istniejącej kotłowni.
| Element | Gdzie prowadzi | Do czego służy |
|---|---|---|
| Rura bezpieczeństwa RB | Z górnej części kotła do przestrzeni powietrznej naczynia | Odprowadza wodę lub parę przy gwałtownym wzroście temperatury i ciśnienia |
| Rura wzbiorcza RW | Z dolnej części naczynia do górnej części przestrzeni wodnej kotła | Przyjmuje przyrost objętości wody podczas nagrzewania |
| Rura przelewowa RP | Z górnej części naczynia do bezpiecznego odpływu | Odprowadza nadmiar wody po przekroczeniu maksymalnego poziomu |
| Rura odpowietrzająca RO | Z naczynia do atmosfery | Zapewnia swobodne odpowietrzenie zbiornika i instalacji |
| Rura sygnalizacyjna RS | Z dolnej części naczynia do miejsca kontroli | Pozwala sprawdzić poziom wody i zauważyć jej ubytek |
Najważniejsze są rury RB i RW. Nie wolno montować na nich zaworów odcinających, zaworów zwrotnych, filtrów ani elementów, które mogą zmniejszyć światło przewodu. W razie zagotowania kotła takie „usprawnienie” może odciąć drogę ujścia pary.
Jak podłączyć naczynie krok po kroku
1. Wybierz najwyższe i niezamarzające miejsce
Naczynie umieszcza się w najwyższym punkcie instalacji, najczęściej na poddaszu lub pod stropem kotłowni. Musi znaleźć się powyżej najwyższego odbiornika ciepła, z zapasem przewidzianym w dokumentacji kotła. W instrukcjach spotyka się między innymi wymaganie co najmniej 0,3 m nad najwyższym punktem przy pompie na zasilaniu oraz większej wysokości przy innych konfiguracjach, dlatego nie traktuję jednej wartości jako uniwersalnej.
Miejsce powinno być dostępne do kontroli i mieć temperaturę powyżej 0°C. Sam zbiornik wypełniony wodą waży tyle, ile mniej więcej wynosi jego pojemność, więc naczynie o pojemności 50 l obciąża konstrukcję masą około 50 kg, nie licząc ciężaru zbiornika i uchwytów.
2. Poprowadź rurę bezpieczeństwa
Rurę RB prowadzi się od króćca wskazanego przez producenta kotła, zwykle z górnej części płaszcza wodnego, możliwie najkrótszą drogą do naczynia. Jej zakończenie powinno trafiać do przestrzeni powietrznej zbiornika, powyżej poziomu przelewu. Przewód powinien mieć stałe wznoszenie, bez syfonów i ostrych załamań.
Na tej rurze nie montuje się żadnego zaworu. Niedopuszczalne jest także prowadzenie jej przez urządzenie, które można przypadkowo zamknąć podczas pracy kotła. Jeżeli pompa znajduje się w obiegu, połączenie zabezpieczające musi pozostać po stronie źródła ciepła i nie może być odcinane przez pompę.
3. Podłącz rurę wzbiorczą
RW łączy dolną część naczynia z górną częścią przestrzeni wodnej kotła. W klasycznym układzie powinna być przyłączona bezpośrednio nad kotłem, zgodnie ze schematem producenta. Dzięki temu rozszerzająca się woda może swobodnie przemieścić się do zbiornika.
Także na tej rurze nie powinno być armatury odcinającej ani przewężeń. W praktyce często widuję zawór zamontowany „na wszelki wypadek”, żeby ułatwić serwis. To zły kompromis, bo ktoś może zamknąć go po naprawie i zapomnieć otworzyć.
4. Wykonaj przelew i odpowietrzenie
Rura RP powinna wychodzić z naczynia na wysokości maksymalnego poziomu wody. Jej wylot prowadzi się do kotłowni, nad lejek, kratkę lub inne miejsce, w którym wypływ będzie od razu widoczny. Nie podłączaj przelewu szczelnie do kanalizacji, ponieważ odpływ powinien mieć możliwość obserwacji, a cofnięcie ścieków do naczynia byłoby niebezpieczne.
Rura odpowietrzająca musi zapewniać otwarte połączenie z atmosferą. Jeżeli naczynie ma rurę sygnalizacyjną, jej zakończenie warto umieścić w widocznym miejscu nad kratką lub naczyniem kontrolnym. Każdy wypływ wody z przelewu albo rury sygnalizacyjnej wymaga ustalenia przyczyny, a nie tylko dolania wody.
Przeczytaj również: Bulgotanie i zapach kanalizacji? Sprawdź odpowietrzenie pionu
5. Zabezpiecz przewody przed zimnem
Naczynie i wszystkie jego przewody prowadzone przez chłodne pomieszczenia trzeba zaizolować. Izolacja cieplna ogranicza wychładzanie wody, ale nie zastępuje ogrzewania pomieszczenia, gdy temperatura spada poniżej zera. Zamarznięta rura bezpieczeństwa oznacza utratę ochrony kotła.
Nie stosowałbym cienkiego otulacza przeznaczonego do instalacji zimnej wody jako jedynego zabezpieczenia na nieogrzewanym strychu. W takim miejscu potrzebna jest odpowiednio gruba izolacja oraz ocena, czy cała przestrzeń rzeczywiście pozostanie bezpieczna zimą.
Jak dobrać pojemność i średnice rur
Pojemność naczynia dobiera się do całkowitej ilości wody w instalacji. Trzeba uwzględnić nie tylko kocioł i grzejniki, lecz także rury, bufor, wymienniki oraz ogrzewanie podłogowe. W polskich instrukcjach kotłów często przyjmuje się, że objętość użytkowa naczynia nie może być mniejsza niż 4% objętości zładu.
Jeżeli w instalacji znajduje się 200 l wody, minimalna objętość użytkowa wynosi 8 l. Nie oznacza to jednak, że wystarczy kupić zbiornik nominalny o pojemności 8 l, ponieważ część jego przestrzeni musi pozostać wolna na rozszerzającą się wodę. Zawsze rozróżniaj pojemność użytkową i nominalną.
Średnice rur zależą od mocy kotła, długości przewodów i przyjętego systemu zabezpieczenia. Dla wielu kotłów o mocy do 40 kW instrukcje podają rury bezpieczeństwa i wzbiorcze o średnicy nominalnej DN25, ale nie jest to uniwersalna recepta dla każdej instalacji. Przy większych mocach często pojawiają się DN32 i DN40.
| Co trzeba sprawdzić | Praktyczna zasada |
|---|---|
| Moc źródła ciepła | Dobierz średnicę według instrukcji kotła lub obliczeń, nie tylko według średnicy istniejącej rury |
| Rura przelewowa | Nie powinna być mniejsza niż rura wzbiorcza i bezpieczeństwa |
| Długość i przebieg przewodów | Im dłuższa trasa, tym ważniejsze są właściwy spadek, brak syfonów i odpowiedni przekrój |
| Materiał rur | Stosuj materiały dopuszczone przez producenta do temperatury i charakteru obiegu |
Najczęstszy błąd polega na zastosowaniu rury o tej samej średnicy co króciec kotła, mimo że króciec nie pokazuje wymaganej średnicy całej rury zabezpieczającej. Liczy się średnica wewnętrzna i drożność przewodu, a nie sam rozmiar gwintu przy urządzeniu.
Co zmienia pompa, bufor i ogrzewanie podłogowe
Pompa obiegowa poprawia przepływ, ale nie może zastępować zabezpieczenia grawitacyjnego. Przy kotle na paliwo stałe trzeba przewidzieć rozwiązanie, które ograniczy skutki zaniku prądu, na przykład obejście grawitacyjne, zawór różnicowy albo układ wskazany przez producenta. Dobór zależy od konkretnego schematu, oporów instalacji i położenia pompy.

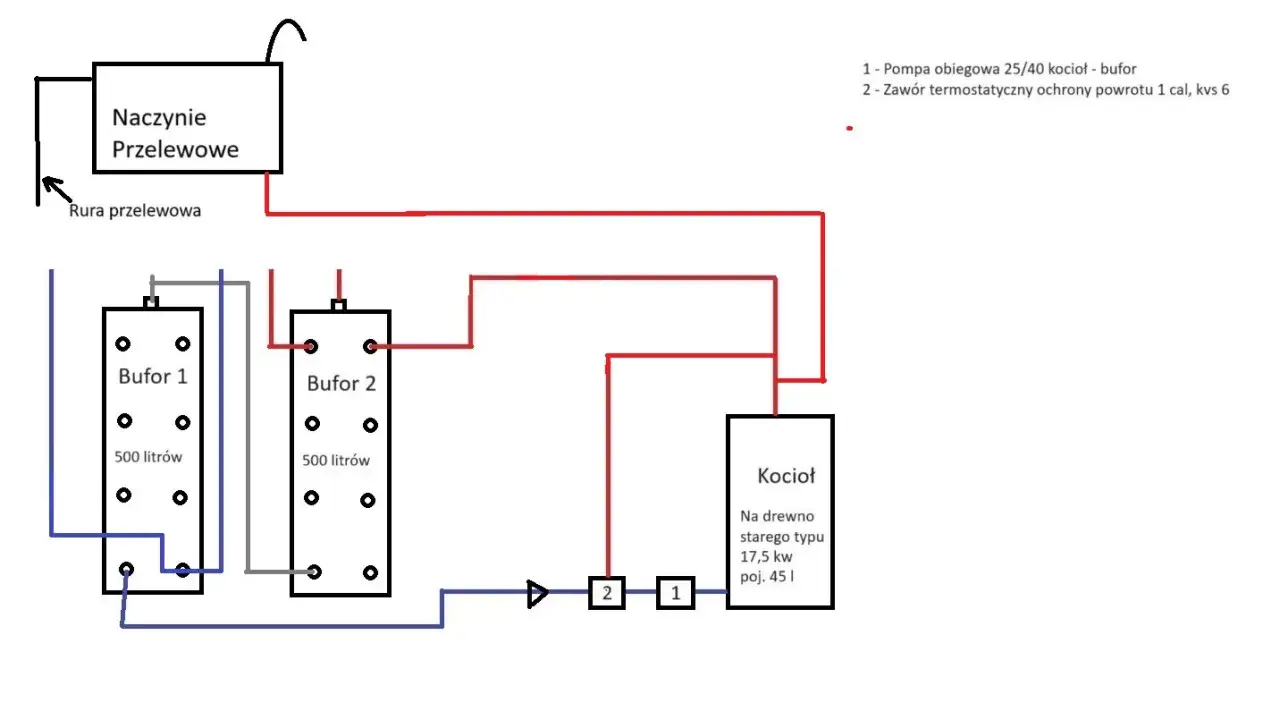

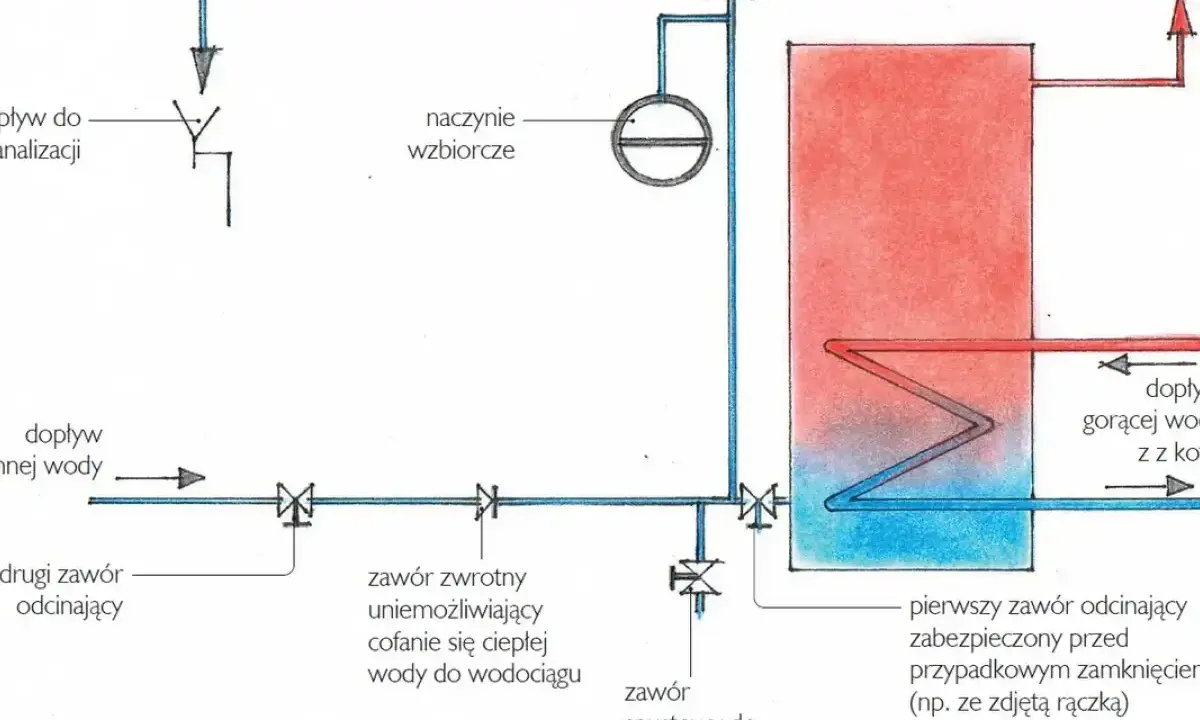

Bufor zwiększa ilość wody w instalacji, więc wpływa zarówno na wymaganą pojemność naczynia, jak i na średnice przewodów. Jeśli bufor jest połączony z kotłem przez wymiennik, po stronie otwartej i zamkniętej mogą być potrzebne osobne zabezpieczenia. Nie wolno zakładać, że jedno naczynie ochroni cały układ niezależnie od miejsca montażu.
Przy ogrzewaniu podłogowym dochodzi jeszcze ograniczenie temperatury zasilania. Zawór mieszający może chronić podłogówkę przed zbyt gorącą wodą, ale nie może odcinać kotła od naczynia bezpieczeństwa. To rozdzielenie funkcji jest ważniejsze niż sam wybór konkretnego zaworu.
Błędy, które najczęściej psują działanie układu
W otwartej instalacji wiele problemów wynika z drobnych przeróbek wykonanych po kilku latach użytkowania. Użytkownik chce dodać filtr, zawór albo automatyczne uzupełnianie wody, a przy okazji nieświadomie ogranicza drogę bezpieczeństwa.
- Zawór na rurze RB lub RW może odciąć naczynie od kotła.
- Syfon na przewodzie może zatrzymać powietrze lub parę i zablokować przepływ.
- Za mała średnica rury zwiększa opory i utrudnia odprowadzenie gorącej wody.
- Naczynie zamontowane zbyt nisko może powodować zapowietrzanie i przerwanie obiegu.
- Brak izolacji na strychu zwiększa ryzyko zamarznięcia.
- Szczelne wpięcie przelewu do kanalizacji utrudnia kontrolę i może stworzyć ryzyko cofnięcia ścieków.
- Częste dolewanie wody zwykle oznacza nieszczelność, przegrzewanie albo błędny poziom napełnienia.
Niepokojącym sygnałem jest także bulgotanie w naczyniu, wyrzucanie wody przelewem podczas zwykłego grzania lub szybkie obniżanie poziomu po ostygnięciu instalacji. Nie rozwiązuj tego przez podnoszenie poziomu wody, dopóki nie sprawdzisz drożności rur, temperatury pracy, szczelności i pojemności naczynia.
Kontrola po montażu i przed pierwszym grzaniem
Po zakończeniu prac instalację trzeba napełniać powoli, przy zimnym kotle. Poziom początkowy powinien odpowiadać oznaczeniom na naczyniu lub instrukcji producenta, a woda nie może od razu wypływać przelewem. Następnie odpowietrz grzejniki i najwyższe punkty, uzupełniając wodę tylko do właściwego poziomu.
Przed rozpaleniem sprawdź, czy każda rura zabezpieczająca jest drożna, czy przelew ma bezpieczne ujście i czy naczynie jest stabilnie zamocowane. Przy pierwszym grzaniu obserwuj poziom wody, temperaturę kotła, odgłosy w rurach oraz miejsce wylotu przelewu. Pierwsze rozgrzanie najlepiej przeprowadzić etapami, a nie od razu przy pełnej mocy.
Jeżeli instalacja obejmuje kocioł na paliwo stałe, bufor, wymiennik, kominek z płaszczem wodnym albo kilka pomp, końcową kontrolę powinien wykonać instalator znający wymagania producenta. To nie jest przesadna ostrożność. Błąd w rurze bezpieczeństwa może ujawnić się dopiero wtedy, gdy źródło ciepła nie da się szybko wyłączyć.
Ostatnia kontrola przed zamknięciem kotłowni
Przed zabudowaniem rur zrób zdjęcia całego układu i opisz przewody RB, RW, RP, RO oraz RS. Zostaw dostęp do naczynia, przelewu i punktów kontrolnych, bo późniejsza diagnostyka bez dokumentacji bywa niepotrzebnie kosztowna.
Najbezpieczniejszy układ to taki, w którym naczynie znajduje się wysoko, rury są krótkie i drożne, a przelew pozostaje widoczny. Jeżeli choć jeden z tych warunków jest trudny do spełnienia, lepiej zmienić trasę instalacji lub zlecić dobór fachowcowi, niż maskować problem dodatkowym zaworem albo redukcją.
