Kominek będzie działał bezpiecznie tylko wtedy, gdy palenisko, dopływ powietrza, przewód dymowy i wentylacja tworzą jeden przemyślany układ. Poniżej pokazuję schemat budowy kominka z wkładem, omawiam kolejność prac, wymagania dla komina oraz wariant z płaszczem wodnym. Dodaję też praktyczne ostrzeżenia, bo kilka pozornie drobnych błędów potrafi później powodować dymienie, przegrzewanie obudowy albo problemy z ciągiem.
Dobry schemat łączy palenisko, powietrze, komin i wentylację
- Wkład kominkowy musi być dobrany do kubatury, izolacji budynku i planowanej funkcji ogrzewania.
- Doprowadzenie powietrza z zewnątrz ogranicza podciśnienie i ryzyko cofania dymu.
- Przewód dymowy powinien być samodzielny, szczelny, drożny i dopasowany do parametrów wkładu.
- Wentylacja mechaniczna wymaga szczególnego zaprojektowania, zwłaszcza gdy kominek stoi w salonie.
- Płaszcz wodny oznacza dodatkową instalację hydrauliczną z zabezpieczeniami, pompami i często buforem.

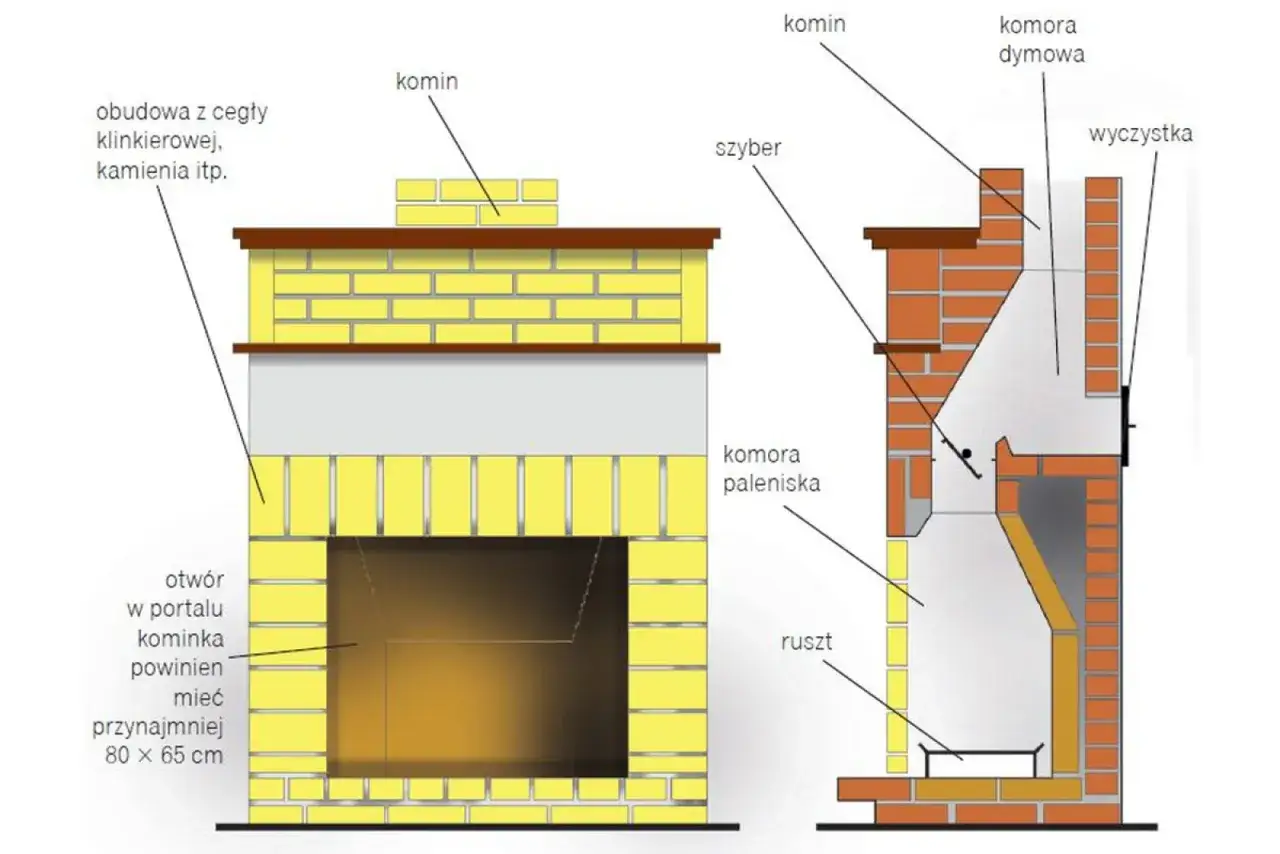

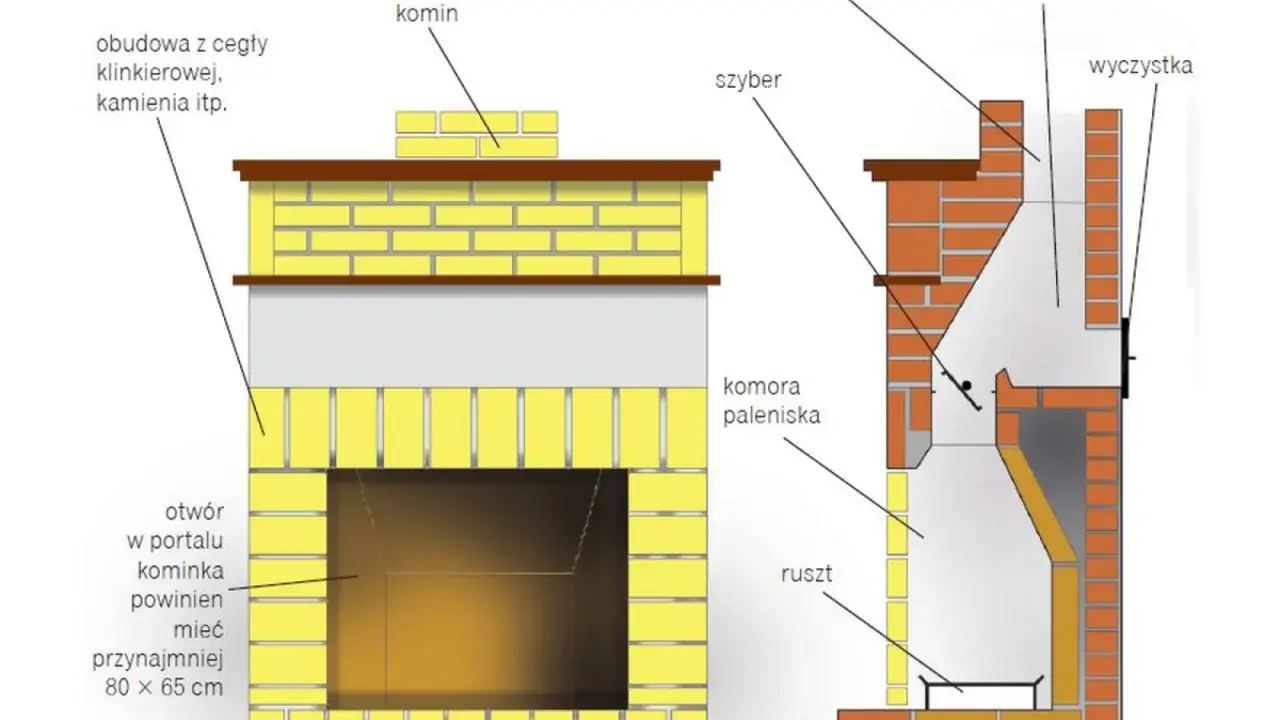

Jak czytać schemat budowy kominka
Na prostym rysunku kominek wygląda jak kilka połączonych elementów. W praktyce każdy z nich odpowiada za inną część procesu: powietrze trafia do spalania, drewno oddaje ciepło we wkładzie, a spaliny są prowadzone do komina. Obudowa nie jest tylko dekoracją, lecz także kanałem, który rozprowadza i odprowadza ciepło.
czerpnia zewnętrzna
|
kanał powietrzny z przepustnicą
|
króciec powietrza -> komora spalania -> deflektor
|
komora dymowa
|
czopuch i komin
Najważniejsze elementy układu
| Element | Funkcja | Na co zwrócić uwagę |
|---|---|---|
| Wkład kominkowy | Spala drewno i przekazuje ciepło do pomieszczenia lub instalacji wodnej. | Moc nominalna, sprawność, króciec powietrzny, wymagany ciąg. |
| Komora spalania | Miejsce spalania drewna i dopalania gazów. | Szczelność drzwiczek, dopływ powietrza pierwotnego i wtórnego. |
| Deflektor | Wydłuża drogę spalin i poprawia wykorzystanie ciepła. | Musi być zamontowany zgodnie z instrukcją wkładu. |
| Czopuch | Łączy wkład z przewodem dymowym. | Szczelność, odporność na temperaturę i możliwie prosty przebieg. |
| Obudowa | Chroni przegrody budynku i kieruje przepływem ogrzanego powietrza. | Izolacja stref gorących, kratki nawiewne i wywiewne. |
| Przewód dymowy | Odprowadza spaliny ponad dach. |
Wkład zamknięty różni się od otwartego nie tylko wyglądem. Zamknięte drzwiczki pozwalają dokładniej sterować spalaniem, osiągać wyższą sprawność i ograniczyć emisję iskier, dlatego w nowych domach najczęściej wybieram właśnie ten wariant.
Od podstawy do komina czyli kolejność wykonania
Prace zaczynam od sprawdzenia miejsca ustawienia, a nie od zakupu obudowy. Trzeba ocenić nośność podłoża, przebieg instalacji w ścianie, położenie komina oraz możliwość doprowadzenia powietrza. Kominek powinien mieć własną, stabilną podstawę, szczególnie gdy jego konstrukcja jest ciężka albo obejmuje akumulacyjne elementy ceramiczne.
1. Przygotowanie podłoża i ścian
Podłoże pod wkładem musi przenieść jego ciężar bez osiadania. W strefie kominka nie powinny przebiegać przewody elektryczne, wodne ani gazowe, a ściany i podłogę zabezpiecza się materiałami przeznaczonymi do pracy w podwyższonej temperaturze.
Nie ustawiam wkładu bezpośrednio przy łatwopalnej zabudowie. Odległości od ścian, mebli i elementów konstrukcyjnych wynikają z dokumentacji konkretnego modelu, dlatego uniwersalne wartości znalezione w internecie nie zastąpią instrukcji producenta.
2. Ustawienie i podłączenie wkładu
Wkład poziomuje się, pozostawiając przestrzeń na rozszerzalność cieplną i późniejszy dostęp serwisowy. Do króćca powietrznego podłącza się szczelny kanał zewnętrzny, a do wylotu spalin montuje się czopuch odporny na wysoką temperaturę.
Połączenie z kominem powinno być możliwie krótkie i prowadzone bez zbędnych załamań. Każde kolano zwiększa opory przepływu, a zbyt długi odcinek poziomy sprzyja osadzaniu sadzy i pogarsza ciąg.
3. Izolacja i obudowa
Obudowę wykonuje się z materiałów niepalnych i przeznaczonych do kominków, na przykład płyt krzemianowo-wapniowych. W strefie gorącej nie stosuję zwykłych płyt gipsowo-kartonowych, nawet jeśli są opisane jako ognioodporne, bo ich parametry nie zawsze odpowiadają warunkom panującym przy wkładzie.
W obudowie trzeba przewidzieć kratkę wlotową na dole i wylotową u góry. Powietrze ogrzewa się w przestrzeni między wkładem a obudową, po czym powinno swobodnie wypłynąć do pomieszczenia. Zamykanie tej przestrzeni bez odpowiedniej wentylacji może doprowadzić do przegrzewania materiałów.
4. Próba przed zamknięciem konstrukcji
Przed wykończeniem obudowy sprawdzam szczelność połączeń, działanie przepustnicy, drożność kanału powietrznego i dostęp do wyczystki. Dopiero gdy układ działa poprawnie, można zamknąć konstrukcję i wykonać finalną zabudowę.
Powietrze i wentylacja decydują o bezpiecznej pracy
Spalanie drewna zużywa tlen, a kominek dodatkowo wykorzystuje siłę ciągu kominowego. Jeżeli powietrze jest pobierane z salonu w szczelnym domu, powstaje podciśnienie. Objawem może być dym przy otwieraniu drzwiczek, nierówne spalanie albo zasysanie powietrza przez kratki wentylacyjne.
W polskich warunkach technicznych dla kominka z zamkniętą obudową przyjmuje się dopływ co najmniej 10 m³ powietrza na godzinę na każdy 1 kW mocy nominalnej. Przykładowy wkład o mocy 10 kW powinien mieć zapewniony dopływ minimum 100 m³/h, choć ostateczny przekrój kanału określa projekt i instrukcja urządzenia.
Jak poprowadzić kanał nawiewny
- Najlepiej prowadzić go bezpośrednio z zewnątrz, pod posadzką albo przez ścianę zewnętrzną.
- Kanał powinien być możliwie krótki, szczelny i zabezpieczony przed kondensacją.
- Warto zastosować przepustnicę, która ograniczy napływ zimnego powietrza, gdy kominek nie pracuje.
- Wylot powinien trafić do króćca wkładu lub w jego bezpośrednie okolice, zgodnie z instrukcją.
- Nie wolno zasłaniać czerpni meblami, roślinnością ani materiałem izolacyjnym.
Przy wentylacji grawitacyjnej kominek nie może zakłócać działania kanału wywiewnego. Pomieszczenie powinno mieć sprawny nawiew i wywiew, a kratki wentylacyjne muszą pozostać drożne. Nie łączyłbym kominka z przypadkową wentylacją mechaniczną wywiewną, ponieważ wentylator może wytworzyć podciśnienie i odwrócić przepływ spalin.
W domu z rekuperacją potrzebny jest projekt całego układu. Najbezpieczniejszy jest szczelny wkład z niezależnym dolotem powietrza oraz instalacja nawiewno-wywiewna zbilansowana przez projektanta. Samo zamontowanie rury pod kominkiem nie rozwiązuje problemu, jeśli wentylacja nadal wyciąga z pomieszczenia więcej powietrza, niż do niego dopływa.
Wariant z płaszczem wodnym wymaga osobnego schematu
Kominek z płaszczem wodnym przekazuje część energii do wody, która może zasilać grzejniki, ogrzewanie podłogowe albo zasobnik. To rozwiązanie ma sens wtedy, gdy kominek będzie regularnie używany i dom ma instalację przygotowaną do odbioru ciepła. Nie traktuję go jako prostego dodatku do zwykłego wkładu, lecz jako drugie źródło ciepła w instalacji.
wkład z płaszczem wodnym
|
zabezpieczenia i pompa obiegowa
|
sprzęgło lub bufor ciepła
|
grzejniki / ogrzewanie podłogowe / zasobnik
|
powrót do wkładu
Przeczytaj również: Podłączenie okapu do komina - kiedy jest bezpieczne?
Co powinno znaleźć się w instalacji
- przewody zasilania i powrotu dobrane do mocy wkładu,
- pompa obiegowa i armatura odcinająca,
- naczynie wzbiorcze odpowiednie dla rodzaju układu,
- zabezpieczenie przed przegrzaniem oraz elementy wymagane przez producenta,
- sterowanie temperaturą i awaryjne odprowadzenie nadmiaru ciepła,
- często także bufor, który magazynuje energię i ogranicza częste przegrzewanie.
Wkład na paliwo stałe nie reaguje natychmiast na zamknięcie dopływu powietrza. Drewno nadal się pali, dlatego pompa, zabezpieczenia i odbiór ciepła muszą działać także w sytuacjach awaryjnych. Nie wolno samodzielnie przerabiać instalacji wodnej ani dobierać zabezpieczeń wyłącznie na podstawie średnicy rur.
Przy ogrzewaniu podłogowym potrzebny jest układ mieszający, ponieważ temperatura wody z płaszcza może być dla podłogi zbyt wysoka. W praktyce dobrze zaprojektowany bufor ułatwia współpracę kominka z pompą ciepła, kotłem lub kolektorami, ale zajmuje miejsce i zwiększa koszt całej inwestycji.
Najczęstsze błędy przy wykonywaniu kominka
Największym błędem jest dobieranie wkładu wyłącznie do powierzchni salonu. Moc powinna wynikać z zapotrzebowania budynku na ciepło, a zbyt duży wkład będzie często pracował przy ograniczonym dopływie powietrza. To sprzyja zabrudzeniu szyby, smołowaniu przewodu i nieefektywnemu spalaniu.
| Błąd | Skutek | Lepsze rozwiązanie |
|---|---|---|
| Brak nawiewu zewnętrznego | Dymienie, podciśnienie, zimne przeciągi. | Szczelny kanał doprowadzający powietrze do wkładu. |
| Wspólny przewód dymowy z innym urządzeniem | Zakłócenie ciągu i ryzyko cofania spalin. | Samodzielny przewód dymowy dla kominka. |
| Za mało kratek w obudowie | Przegrzewanie przestrzeni nad wkładem. | Wlot i wylot zgodne z dokumentacją obudowy. |
| Zbyt dużo kolan w czopuchu | Słabszy ciąg i trudniejsze czyszczenie. | Krótki, prosty i szczelny odcinek przyłączeniowy. |
| Brak dostępu do wyczystki | Problemy z kontrolą i usuwaniem sadzy. | Zaplanowanie drzwiczek rewizyjnych przed zabudową. |
| Łączenie z wentylacją wywiewną | Możliwe cofanie dymu do pomieszczenia. | Bilans powietrza i projekt instalacji wentylacyjnej. |
Przed pierwszym paleniem przewód powinien zostać sprawdzony przez kominiarza, a instalacja uruchomiona zgodnie z instrukcją wkładu. Właściciel lub zarządca musi też pamiętać o okresowych kontrolach przewodów kominowych. Przy urządzeniach na paliwo stałe przewody dymowe czyści się co najmniej raz na trzy miesiące w okresie użytkowania, a stan instalacji kominowej podlega kontroli co najmniej raz w roku.
Schemat, który warto mieć przed zamówieniem wkładu
Najpraktyczniejszy schemat powinien pokazywać nie tylko front kominka, lecz także przekrój przez podłogę, ścianę i dach. Zaznaczam na nim moc wkładu, przekrój i trasę dolotu powietrza, średnicę przewodu dymowego, kratki obudowy, wyczystkę oraz ewentualny obieg wodny.
Jeżeli którykolwiek z tych elementów jest nieznany, nie zamawiam jeszcze materiałów. Najpierw sprawdzam komin, wentylację i dokumentację wkładu, a dopiero później dopasowuję obudowę i wykończenie. Taka kolejność zwykle oszczędza więcej czasu i pieniędzy niż późniejsze poprawki gotowego kominka.
