O tym, czy ogrzewanie podłogowe będzie działało równomiernie i bez awarii, decyduje nie tylko rozstaw rur, lecz cały układ znajdujących się pod nimi i nad nimi warstw. Wyjaśniam, jak wygląda poprawny przekrój podłogi, jakie grubości przyjąć, czym różni się jastrych cementowy od anhydrytowego oraz jak przygotować podłoże pod płytki, panele lub drewno.
Najważniejsze decyzje decydują o trwałości całej podłogi
- Izolacja cieplna kieruje energię do pomieszczenia zamiast do gruntu lub kondygnacji poniżej.
- Wodne ogrzewanie najczęściej wykorzystuje rurę o średnicy 16 mm, zatopioną w jastrychu.
- Jastrych powinien przykrywać rurę warstwą zgodną z kartą produktu, zwykle 35-45 mm nad przewodem.
- Przed ułożeniem okładziny trzeba wykonać wygrzewanie i pomiar wilgotności podkładu.
- Najmniejszy opór cieplny mają płytki i kamień; panele oraz drewno wymagają produktów dopuszczonych do ogrzewania podłogowego.

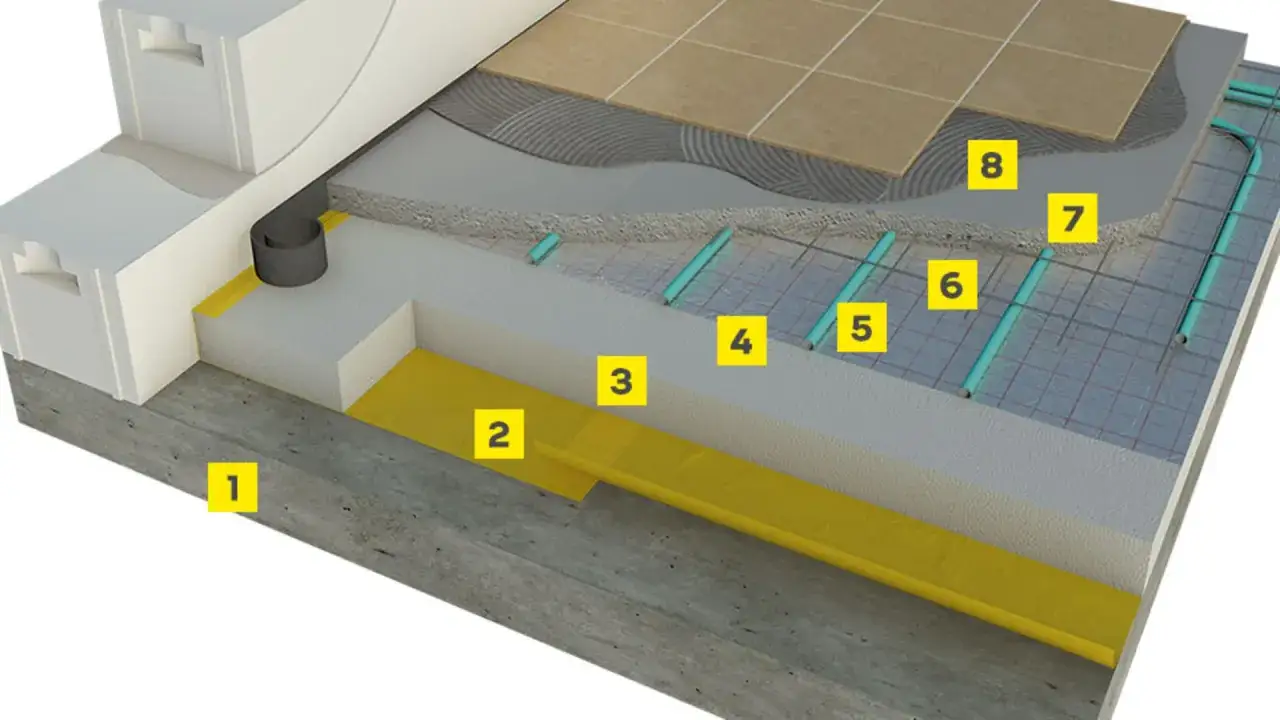

Jak wygląda przekrój podłogi z ogrzewaniem
W typowym domu jednorodzinnym na gruncie układ zaczyna się od podłoża, a kończy na wybranej okładzinie. Najczęściej spotykam taki schemat:
- zagęszczone podłoże gruntowe,
- podkład betonowy lub płyta konstrukcyjna,
- izolacja przeciwwilgociowa,
- izolacja termiczna, często także akustyczna,
- folia lub płyta systemowa do mocowania rur,
- rury wodnego ogrzewania podłogowego,
- jastrych cementowy albo anhydrytowy,
- warstwa kleju lub podkład pod okładzinę,
- płytki, panele, deska albo inny materiał wykończeniowy.
W praktyce poszczególne elementy mogą się łączyć. Płyta systemowa bywa jednocześnie izolacją i uchwytem dla rur, a folia pełni funkcję ochronną oraz ogranicza wnikanie wilgoci z jastrychu w izolację. Nie należy jednak traktować jej jako zamiennika izolacji przeciwwilgociowej pod całą podłogą.
Na stropie między kondygnacjami układ jest prostszy, bo nie trzeba izolować pomieszczenia od gruntu. Nadal potrzebna jest jednak warstwa ograniczająca przenoszenie dźwięków i strat ciepła, taśma brzegowa, instalacja grzewcza, jastrych oraz wykończenie.
Podłoga na gruncie
W nowym domu najwięcej miejsca zajmuje izolacja. Często stosuje się 12-20 cm styropianu podłogowego, układanego w dwóch warstwach z przesunięciem spoin. Dokładna grubość powinna wynikać z projektu i obliczeń cieplnych, ponieważ liczy się nie tylko liczba centymetrów, ale także współczynnik przewodzenia ciepła oraz wytrzymałość materiału na ściskanie.
Do podłóg stosuje się zwykle styropian o odpowiedniej klasie obciążenia, na przykład EPS 100, a w miejscach wymagających większej odporności dobiera się mocniejsze płyty. Oszczędzanie na tej warstwie jest moim zdaniem jednym z gorszych pomysłów. Późniejsza wymiana izolacji wymagałaby rozebrania całej podłogi.
Strop nad ogrzewanym pomieszczeniem
Na stropie nie zawsze potrzebna jest gruba izolacja termiczna, ale podkład musi mieć zapewnioną stabilność i izolacyjność akustyczną. Często stosuje się 3-5 cm płyt podłogowych, zależnie od systemu, obciążeń oraz wymaganej wysokości posadzki.
Jeżeli poniżej znajduje się garaż, piwnica albo nieogrzewana przestrzeń, potrzeby cieplne rosną. W takim przypadku warstwa izolacyjna powinna zostać dobrana podobnie starannie jak w podłodze na gruncie.
Izolacja i dylatacje tworzą bezpieczną bazę
Izolacja termiczna ogranicza ucieczkę ciepła w dół, a izolacja akustyczna zmniejsza odgłosy kroków i pracy instalacji. Materiał powinien być przeznaczony do podłóg i mieć odpowiednią wytrzymałość na ściskanie. Miękkie płyty elewacyjne lub przypadkowy styropian mogą się odkształcić pod ciężarem jastrychu i wyposażenia.
Przy podłodze na gruncie trzeba również zadbać o szczelną izolację przeciwwilgociową. Jej połączenia powinny być wykonane zgodnie z systemem, a przejścia instalacyjne uszczelnione. Wilgoć zamknięta pod jastrychem może później wydłużyć schnięcie i spowodować problemy z panelami, drewnem lub klejem.
Taśma brzegowa nie jest dodatkiem
Wzdłuż ścian układa się elastyczną taśmę brzegową, która oddziela jastrych od przegród pionowych. Dzięki temu podkład może nieznacznie rozszerzać się podczas nagrzewania bez wypychania ścian i pękania przy krawędziach.
Taśma powinna wystawać ponad planowany poziom jastrychu i zostać przycięta dopiero po ułożeniu posadzki. Jej brak albo przerwanie w narożnikach to drobny błąd wykonawczy, który często ujawnia się dopiero po pierwszym sezonie grzewczym.
Dylatacje dzielą duże pola
Duże pomieszczenia oraz przejścia między pokojami wymagają dylatacji pośrednich. Rury nie powinny przechodzić przez szczelinę bez specjalnego zabezpieczenia. W miejscu dylatacji przewód prowadzi się w osłonie, aby ruch jastrychu nie uszkodził rury.
Wielkość pól zależy od rodzaju podkładu, geometrii pomieszczenia i zaleceń producenta. Przy tradycyjnym jastrychu cementowym często przyjmuje się pola nie większe niż około 6 × 6 m, ale ostateczne rozwiązanie powinno wynikać z projektu. Jastrychy anhydrytowe mogą pozwalać na większe powierzchnie, jednak nie oznacza to, że dylatacji można całkowicie zignorować.
Rury, płyta systemowa i jastrych muszą współpracować
Najpopularniejsza rura do wodnego ogrzewania podłogowego ma średnicę 16 mm. Układa się ją w pętle podłączone do rozdzielacza, zwykle w rozstawie od około 10 do 20 cm. Mniejszy rozstaw stosuje się między innymi przy dużych stratach ciepła, przy ścianach zewnętrznych i w łazienkach.
Rozstawu nie powinno się ustalać wyłącznie na oko. Decydują o nim obciążenie cieplne pomieszczenia, rodzaj źródła ciepła, temperatura zasilania i planowane wykończenie. Pompa ciepła zwykle dobrze współpracuje z układem niskotemperaturowym, ale nie zwalnia to z wykonania obliczeń.
Co znajduje się bezpośrednio pod rurami
Rury można mocować do folii na izolacji, w płytach systemowych z wypustkami albo za pomocą klipsów i listew. Płyty systemowe przyspieszają montaż i pomagają utrzymać rozstaw, natomiast klasyczna folia daje wykonawcy większą swobodę prowadzenia pętli.
Przed zalaniem instalacji wykonuje się próbę szczelności. Rury powinny być wtedy zabezpieczone przed przypadkowym uszkodzeniem, a ich położenie udokumentowane zdjęciami. Taka dokumentacja przydaje się później przy wierceniu pod drzwi, ścianki i zabudowy.
Jastrych cementowy czy anhydrytowy
Jastrych rozprowadza obciążenia, chroni rury i przekazuje ciepło na powierzchnię podłogi. W systemie mokrym to właśnie on decyduje o bezwładności cieplnej całej posadzki.
| Rodzaj podkładu | Najważniejsze zalety | Ograniczenia | Typowa wskazówka grubości |
|---|---|---|---|
| Cementowy | Odporność na wilgoć, uniwersalne zastosowanie, łatwa dostępność | Dłuższe schnięcie, większy skurcz, konieczność starannego zbrojenia i dylatacji | Co najmniej około 45 mm nad rurą, zgodnie z systemem |
| Anhydrytowy | Dobre otulenie rur, równa powierzchnia, bardzo dobre przewodzenie ciepła | Wrażliwość na długotrwałe zawilgocenie, konieczność kontroli wilgotności | Często około 35 mm nad rurą, przy 16-milimetrowej rurze około 50 mm całkowitej grubości |
| System suchy | Niska masa, mała wysokość, szybkie uruchomienie | Wyższa cena i konieczność użycia kompatybilnych płyt oraz profili | Grubość zależna od konkretnego systemu, czasem całe rozwiązanie ma około 35 mm |
Podane wartości nie zastępują instrukcji konkretnego produktu. Dla przykładu producenci jastrychów anhydrytowych często wskazują minimum 35 mm nad rurą, podczas gdy poradniki dla podkładów cementowych podają około 45 mm. Zmniejszanie tej warstwy bez zgody projektanta może skończyć się pękaniem albo słabą odpornością na obciążenia.
Jastrych anhydrytowy dobrze otula przewody i zwykle pozwala uzyskać równą powierzchnię, ale wymaga rozsądnego zabezpieczenia przed wodą. Cement jest bardziej wybaczający w pralni, garażu czy łazience, choć jego wykonanie i wysuszenie zwykle trwa dłużej.
Grubość podłogi trzeba policzyć od gotowej posadzki
Najczęstszy błąd projektowy polega na zaplanowaniu rur, a dopiero później sprawdzaniu, czy zmieszczą się drzwi, schody i progi. Ja zaczynam odwrotnie. Najpierw ustalam docelowy poziom gotowej podłogi, grubość płytek lub paneli, kleju i jastrychu, a dopiero pozostałe miejsce przeznaczam na izolację.
Przykładowy układ nad płytą konstrukcyjną może wyglądać następująco:
| Warstwa | Przykładowa grubość |
|---|---|
| Izolacja termiczna podłogi na gruncie | 120-200 mm |
| Płyta systemowa lub folia | kilka do kilkunastu mm, zależnie od systemu |
| Rura grzewcza | około 16 mm |
| Jastrych cementowy | około 60-70 mm całkowitej grubości |
| Jastrych anhydrytowy | około 50-65 mm całkowitej grubości |
| Klej i płytka | około 10-15 mm |
To tylko orientacyjny przykład dla nowego budynku. W remoncie wysokość bywa ograniczona do kilku centymetrów. Wtedy tradycyjny jastrych może się nie zmieścić, a sensowną alternatywą jest system suchy lub niskoprofilowy. Nie warto jednak usuwać izolacji do minimum tylko po to, aby zachować wysokość pomieszczenia.
Wykończenie podłogi wpływa na moc ogrzewania
Najlepiej z ogrzewaniem podłogowym współpracują płytki ceramiczne i kamień, bo mają niski opór cieplny i szybko przekazują energię do pomieszczenia. Przy płytkach trzeba zastosować klej elastyczny przeznaczony do podłoży ogrzewanych oraz zachować szczeliny wymagane przez producenta.
Panele laminowane, winylowe i deski warstwowe także mogą działać poprawnie, ale muszą mieć wyraźne dopuszczenie do stosowania na ogrzewaniu podłogowym. Istotny jest nie tylko sam panel, lecz łączny opór panelu i podkładu. W praktyce często zaleca się, aby nie przekraczał około 0,15 m²K/W.
Przeczytaj również: Ponowne lutowanie rur miedzianych - jak naprawić przeciek?
Drewno wymaga większej dyscypliny
Deska warstwowa jest bezpieczniejszym wyborem niż gruba deska lita, ponieważ lepiej znosi zmiany temperatury i wilgotności. Nadal trzeba jednak kontrolować wilgotność jastrychu, temperaturę powierzchni oraz sposób klejenia.
Grube dywany i meble stojące na pełnej podstawie ograniczają oddawanie ciepła. Nie oznacza to, że trzeba z nich całkowicie rezygnować, ale przy takim wyposażeniu projektant powinien uwzględnić mniejszą aktywną powierzchnię grzewczą.
Najważniejsze etapy wykonania i uruchomienia
Poprawny montaż nie kończy się w chwili zalania rur jastrychem. Kolejność prac ma znaczenie, ponieważ każda kolejna warstwa może utrudnić naprawę błędu popełnionego wcześniej.
- Przygotuj podłoże. Usuń luźne fragmenty, wyrównaj nierówności i sprawdź poziomy.
- Wykonaj izolację przeciwwilgociową. Szczególnie dokładnie uszczelnij przejścia instalacyjne.
- Ułóż izolację. Płyty powinny przylegać do siebie, a spoiny kolejnych warstw powinny być przesunięte.
- Zamontuj taśmę brzegową i dylatacje. Zrób to przed ułożeniem jastrychu.
- Rozłóż system grzewczy. Zachowaj projektowany rozstaw i nie prowadź rur pod stałą zabudową bez uzasadnienia.
- Wykonaj próbę szczelności. Instalację trzeba sprawdzić przed zakryciem jej podkładem.
- Wylej jastrych. Rury powinny być stabilne, a mieszanka dokładnie je otulić.
- Wysusz i wygrzej podkład. Parametry zależą od rodzaju jastrychu i instrukcji producenta.
- Zbadaj wilgotność. Dopiero wynik badania metodą CM pozwala bezpiecznie wybrać moment montażu okładziny.
Podczas schnięcia potrzebna jest umiarkowana wentylacja, ale bez gwałtownego wychładzania i przeciągów. Zbyt szybkie wysuszenie powierzchni może sprzyjać spękaniom, a zamknięcie wilgoci pod panelami lub drewnem prowadzi do ich odkształcania.
Podkład z ogrzewaniem powinien zostać wygrzany przed ułożeniem wykończenia. Dla jastrychu anhydrytowego często spotyka się wymóg wilgotności nie większej niż 0,3% CM, natomiast dla cementowego dopuszczalna wartość zależy od rodzaju okładziny i instrukcji systemu. Pomiar wykonany „na oko” albo sam fakt, że powierzchnia wygląda na suchą, nie daje wystarczającej pewności.
Błędy, które później kosztują najwięcej
- Za cienka izolacja powoduje większe straty ciepła i wolniejsze nagrzewanie pomieszczenia.
- Brak taśmy brzegowej zwiększa ryzyko pęknięć przy ścianach.
- Brak próby szczelności utrudnia wykrycie uszkodzonej rury przed zalaniem jastrychem.
- Zbyt gruba wylewka zwiększa bezwładność cieplną i opóźnia reakcję instalacji.
- Wiercenie bez dokumentacji może zakończyć się przewierceniem przewodu grzewczego.
- Układanie paneli na wilgotnym podkładzie grozi puchnięciem zamków, odspajaniem lub rozwojem pleśni.
- Przykrycie podłogi materiałem o dużym oporze cieplnym ogranicza jej wydajność.
Najbardziej lekceważonym problemem jest zwykle wilgoć. Inwestor widzi równą, twardą wylewkę i zakłada, że można układać podłogę. Tymczasem twardość jastrychu nie oznacza jego wysuszenia. Właściwy moment trzeba potwierdzić pomiarem.
Dobry przekrój podłogi zaczyna się od projektu wysokości
Najbezpieczniejszy układ to taki, w którym grubość izolacji, średnica rur, jastrych i wykończenie zostały zaplanowane razem. W nowym domu zwykle warto przeznaczyć więcej miejsca na izolację, a nie na niepotrzebnie grubą wylewkę. W remoncie lepszy będzie sprawdzony system suchy niż przypadkowe zmniejszanie warstw mokrej podłogi.
Przed zamówieniem materiałów sprawdziłbym trzy rzeczy: docelowy poziom posadzki, wymagania producenta jastrychu oraz opór cieplny planowanego wykończenia. Te trzy informacje pozwalają uniknąć większości kosztownych poprawek i sprawiają, że ogrzewanie podłogowe pracuje spokojnie, równomiernie i bez nieprzyjemnych niespodzianek.
