Dobry schemat instalacji sanitarnej w domu jednorodzinnym porządkuje nie tylko rury z wodą, lecz także odpływy, piony, ogrzewanie i wentylację. Od właściwego układu zależy, czy woda szybko dociera do kranu, kanalizacja działa bez bulgotania, a późniejsze naprawy nie wymagają kucia świeżo wykończonych ścian. Poniżej pokazuję, jak czytać taki plan, jakie średnice i spadki spotyka się najczęściej, gdzie umieścić urządzenia oraz co sprawdzić przed zakryciem instalacji.
Dobry układ instalacji skraca trasy, ułatwia serwis i ogranicza ryzyko awarii
- Dwa niezależne systemy odpowiadają za wodę pod ciśnieniem i grawitacyjne odprowadzanie ścieków.
- Kanalizacja wymaga spadku, właściwych średnic, syfonów i sprawnej wentylacji pionów.
- Rozdzielacz zapewnia stabilniejsze zasilanie punktów poboru niż rozbudowany układ trójnikowy.
- Ogrzewanie i wentylację budynku trzeba koordynować z wodą i kanalizacją, ale nie wolno ich ze sobą przypadkowo łączyć.
- Próba szczelności i zdjęcia tras powinny poprzedzać tynkowanie, wylewki oraz zabudowę płytami.

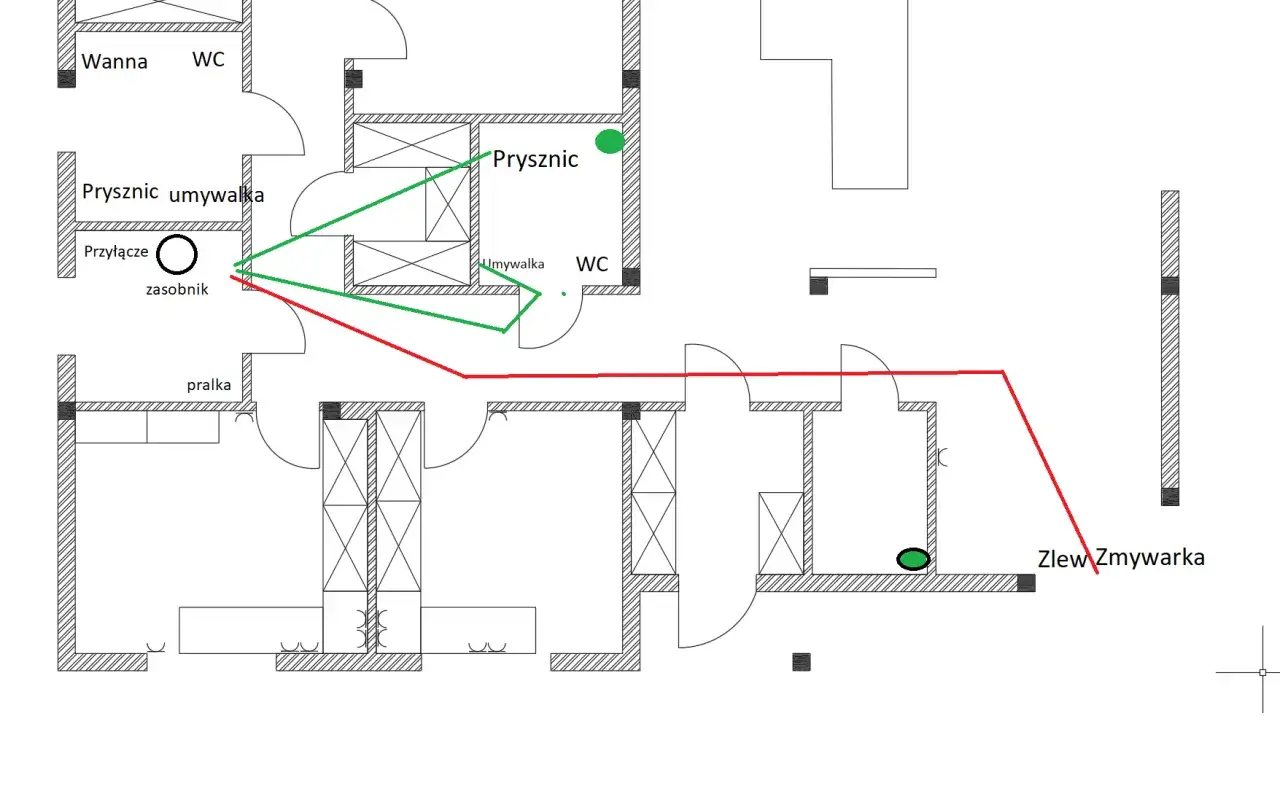

Co naprawdę pokazuje schemat instalacji sanitarnej
Na rysunku instalacyjnym nie chodzi wyłącznie o zaznaczenie umywalki czy toalety. Dobry plan pokazuje kierunek przepływu, średnice rur, lokalizację pionów, zaworów, rewizji, wodomierza, podgrzewacza oraz sposób odprowadzenia ścieków z budynku.
W typowym domu trzeba rozdzielić trzy podstawowe trasy. Pierwsza doprowadza zimną wodę od przyłącza lub hydroforu. Druga prowadzi wodę podgrzaną do baterii i urządzeń. Trzecia, zwykle większa, odprowadza ścieki z przyborów sanitarnych do kanalizacji, zbiornika bezodpływowego albo przydomowej oczyszczalni.
Najprostszy schemat można czytać od lewej do prawej lub od dołu do góry:
przyłącze wody → zawór główny i wodomierz → filtr → rozdział zimnej wody → podgrzewacz → instalacja ciepłej wody → punkty poboru
Równolegle działa druga gałąź:
umywalka, prysznic, zlew, pralka i WC → podejścia kanalizacyjne → pion → przewód odpływowy → sieć lub zbiornik na działce
Na planie szukam przede wszystkim miejsc, w których trasy się krzyżują. To właśnie tam najczęściej pojawiają się problemy z wysokością podejść, izolacją rur albo kolizją z ogrzewaniem podłogowym. Najkrótsza i możliwie prosta droga zwykle jest lepsza niż efektowny, lecz skomplikowany układ.
Jak poprowadzić wodę zimną i ciepłą w domu
Instalacja wodna zaczyna się od zestawu wejściowego. W jego skład wchodzą zwykle zawór odcinający, wodomierz, filtr mechaniczny i ewentualnie reduktor ciśnienia. Przy własnym ujęciu dochodzą pompa, zbiornik hydroforowy oraz urządzenia uzdatniające dobrane do wyników badania wody.Za punktem wejścia przewód rozdziela się na kuchnię, łazienki, kotłownię, garaż i zewnętrzne ujęcie gospodarcze. Do każdego punktu powinien być dostępny zawór, aby awaria baterii lub spłuczki nie wymagała zamykania wody w całym budynku.
Układ trójnikowy czy rozdzielaczowy
| Rozwiązanie | Kiedy ma sens | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Trójnikowe | Mały dom i krótkie trasy | Mniejsze zużycie rur i niższy koszt | Większe wahania ciśnienia przy jednoczesnym poborze |
| Rozdzielaczowe | Dwie łazienki, większy dom, długie trasy | Osobne przewody do punktów i łatwe odcinanie | Więcej rur, izolacji i miejsca w szafce |
| Mieszane | Najczęstszy kompromis | Dobry bilans ceny i wygody | Wymaga rozsądnego podziału obwodów |
Ciepła woda i cyrkulacja
Źródłem ciepłej wody może być kocioł, pompa ciepła ze zbiornikiem, podgrzewacz przepływowy albo zasobnik współpracujący z innym źródłem ciepła. Urządzenie powinno znajdować się możliwie blisko najczęściej używanych punktów, bo długa trasa oznacza dłuższe oczekiwanie na ciepłą wodę i większe straty.
Cyrkulacja ciepłej wody ma sens głównie wtedy, gdy łazienka jest daleko od kotłowni albo dom ma kilka kondygnacji. W małym budynku może nie zwrócić kosztu dodatkowej rury i pompy. Jeśli ją projektuję, przewód cyrkulacyjny prowadzę razem z przewodami ciepłej wody i dobrze izoluję, a pompę uruchamiam czasowo lub na żądanie, zamiast pracować bez przerwy.
Kanalizacja wymaga grawitacji, spadku i odpowietrzenia
Domowa kanalizacja najczęściej działa grawitacyjnie. Oznacza to, że ścieki muszą płynąć od przyboru w kierunku pionu i dalej do wyjścia z budynku. Rura ułożona bez spadku będzie się zamulać, ale zbyt duże nachylenie także nie jest dobrym pomysłem, ponieważ woda może odpłynąć szybciej niż cięższe zanieczyszczenia.
W praktycznych schematach spotyka się zwykle następujące średnice i orientacyjne spadki:
| Przybór lub odcinek | Często stosowana średnica | Orientacyjny spadek poziomu |
|---|---|---|
| Umywalka | DN 40 | około 2-3% |
| Zlew, pralka, prysznic | DN 50 | około 2% |
| Wanna lub grupa odpływów | DN 50-75 | zależnie od długości podejścia |
| WC i pion kanalizacyjny | DN 100-110 | zwykle około 1,5-2% |
| Główny przewód odpływowy | DN 110-160 | zgodnie z projektem i rzędnymi terenu |
Podane wartości są dobrym punktem wyjścia, ale nie zastępują projektu. Ostateczny dobór zależy od długości podejścia, liczby kolan, liczby podłączonych urządzeń i poziomu wyjścia kanalizacji. Każdy metr przewodu DN 110 przy spadku 1,5% obniża trasę o 1,5 cm, co przy długim odcinku może zdecydować o konieczności podniesienia posadzki albo zastosowania przepompowni.
Piony, syfony i rewizje
Pion kanalizacyjny powinien być ustawiony blisko grupy urządzeń. Najlepiej, gdy łazienka, kuchnia i pralnia znajdują się przy wspólnej ścianie instalacyjnej. Takie rozwiązanie ogranicza długość podejść i ułatwia zachowanie spadków.
Każdy odpływ wymaga syfonu z zamknięciem wodnym, które zatrzymuje zapachy z kanalizacji. Pion trzeba odpowietrzyć, najczęściej przez wyprowadzenie przewodu ponad dach. Zawór napowietrzający może być pomocny w określonych miejscach, ale nie powinien bez przemyślenia zastępować pełnej wentylacji pionu.Rewizję, czyli dostęp do czyszczenia rury, warto zaplanować przy zmianie kierunku, u podstawy pionu oraz w miejscach, do których później trudno będzie się dostać. To drobny element, który potrafi oszczędzić wiele pracy przy pierwszym poważniejszym zatorze.
Gdy nie ma kanalizacji w ulicy
Jeżeli działka nie ma przyłącza kanalizacyjnego, schemat kończy się inaczej. Ścieki mogą trafiać do szamba bezodpływowego albo przydomowej oczyszczalni, ale obie opcje wymagają sprawdzenia warunków gruntowych, poziomu wód i lokalnych przepisów.
Przy dużej różnicy wysokości między domem a zbiornikiem nie zawsze da się zachować spadek grawitacyjny. Wtedy potrzebna jest przepompownia ścieków. Trzeba od razu przewidzieć zasilanie elektryczne, dostęp serwisowy i zabezpieczenie przed cofaniem ścieków, bo późniejsze dodanie tych elementów bywa bardzo kosztowne.
Jak połączyć hydraulikę z ogrzewaniem i wentylacją
W dokumentacji budynku instalacja sanitarna bywa omawiana razem z ogrzewaniem i wentylacją, lecz technicznie są to odrębne układy. Woda użytkowa zasila baterie, kanalizacja odprowadza ścieki, ogrzewanie rozprowadza czynnik grzewczy, a wentylacja wymienia powietrze. Wspólny jest przede wszystkim etap koordynacji tras.
Przy ogrzewaniu podłogowym trzeba uważać, aby rury wodne i kanalizacyjne nie kolidowały z pętlami grzewczymi. Piony kanalizacyjne, odpływy podposadzkowe i przepusty najlepiej wykonać przed rozłożeniem ogrzewania. W kotłowni trzeba też zaplanować odpływ z zaworu bezpieczeństwa, skropliny z kotła lub pompy ciepła oraz miejsce na napełnianie i opróżnianie instalacji.
Osobnego wyjaśnienia wymaga wentylacja. Wentylacja kanalizacji służy wyrównywaniu ciśnienia w rurach i ochronie syfonów przed wysysaniem wody. Wentylacja domu usuwa wilgoć, zapachy i zużyte powietrze z pomieszczeń. Nie wolno traktować tych systemów jako zamiennych ani łączyć przewodu kanalizacyjnego z kanałem wentylacyjnym budynku.
W łazience trzeba przewidzieć drogę przepływu powietrza, na przykład przez podcięcie drzwi lub kratkę transferową, a także sprawny kanał wywiewny. Przy rekuperacji dochodzą przewody nawiewne i wywiewne, które należy prowadzić tak, aby nie kolidowały z pionami, belkami i obudowami. W mojej ocenie największą oszczędnością jest tu dobra koordynacja na rzucie, a nie kupowanie tańszych rur po rozpoczęciu montażu.
Jak zaplanować wykonanie krok po kroku
Prace zaczynam od zebrania wszystkich punktów poboru i odpływu. Trzeba zaznaczyć nie tylko standardową łazienkę i kuchnię, ale też pralkę, zmywarkę, kran w garażu, zawór ogrodowy, ewentualny bidet, wannę, odpływ liniowy i urządzenia w kotłowni.
- Sprawdź warunki przyłączenia wody i kanalizacji oraz poziomy terenu.
- Ustaw łazienki, kuchnię i pralnię możliwie blisko siebie lub wspólnej ściany instalacyjnej.
- Narysuj piony i główne trasy, zanim zostaną zamówione materiały i wykonane bruzdy.
- Dobierz średnice, spadki i izolację zgodnie z projektem oraz instrukcjami systemu rur.
- Wykonaj przepusty przez fundamenty i ściany, zabezpieczając je przed uszkodzeniem oraz wilgocią.
- Przeprowadź próby przed tynkowaniem, wylewkami i zamknięciem zabudowy.
Woda zimna i ciepła wymaga próby szczelności przy ciśnieniu określonym przez producenta systemu. Kanalizację warto sprawdzić przez kontrolowany przepływ z kilku punktów jednocześnie. Jeśli pojawia się bulgotanie, cofanie wody albo wolny odpływ, problem trzeba usunąć przed wykończeniem, a nie maskować silikonem.
Po wykonaniu instalacji robię dokumentację zdjęciową z miarką widoczną przy trasach. Zapisuję też wysokości podejść, średnice i miejsca zaworów. Zdjęcia przed tynkami są bezcenne, gdy po kilku latach trzeba wiercić pod szafkę, lustro albo półkę.
Przeczytaj również: Jak podłączyć okap, by działał cicho i skutecznie?
Materiały, na których nie warto oszczędzać
Do wody często stosuje się rury wielowarstwowe, PEX lub PP, natomiast kanalizację wewnętrzną wykonuje się zwykle z PVC albo PP. Ważniejsza od samej marki jest zgodność całego systemu, prawidłowe zgrzewanie lub zaprasowanie i kompensacja wydłużeń.
Nie oszczędzałbym na izolacji rur ciepłej wody, mocowaniach ograniczających hałas oraz elementach rewizyjnych. Tania rura zamontowana bez dostępu do połączeń może wygenerować znacznie większy koszt niż lepszy materiał użyty od początku.
Ile kosztuje wykonanie takiego układu
W 2026 roku orientacyjny koszt wewnętrznej instalacji wodno-kanalizacyjnej w domu o powierzchni około 120-160 m², z 8-15 punktami, wynosi zwykle 15 000-25 000 zł brutto z materiałem i robocizną. Według zestawień publikowanych przez Murator pojedynczy standardowy punkt wodno-kanalizacyjny kosztuje najczęściej około 700-850 zł, choć w dużych miastach stawka może być wyższa.
| Element | Orientacyjny zakres | Co najbardziej zmienia cenę |
|---|---|---|
| Instalacja wewnętrzna wod-kan | 15 000-25 000 zł | Liczba punktów, łazienek i długość tras |
| Jedno podejście wodno-kanalizacyjne | 700-850 zł | Materiał, region i stopień komplikacji |
| Przyłącze zewnętrzne | 8 000-20 000 zł lub więcej | Odległość od sieci, wykop i odtworzenie terenu |
| Szambo lub oczyszczalnia | 12 000-20 000 zł | Pojemność, grunt, projekt i montaż |
| Cyrkulacja ciepłej wody | około 1 500-3 000 zł | Długość obiegu, pompa i sterowanie |
To tylko widełki dla standardowego nowego domu. Remont z kuciem ścian, kamieniem, nietypowym wyposażeniem albo trudnym dostępem może kosztować zdecydowanie więcej. Najuczciwsza wycena powinna powstać na podstawie liczby punktów i konkretnego rzutu budynku, a nie samego metrażu.

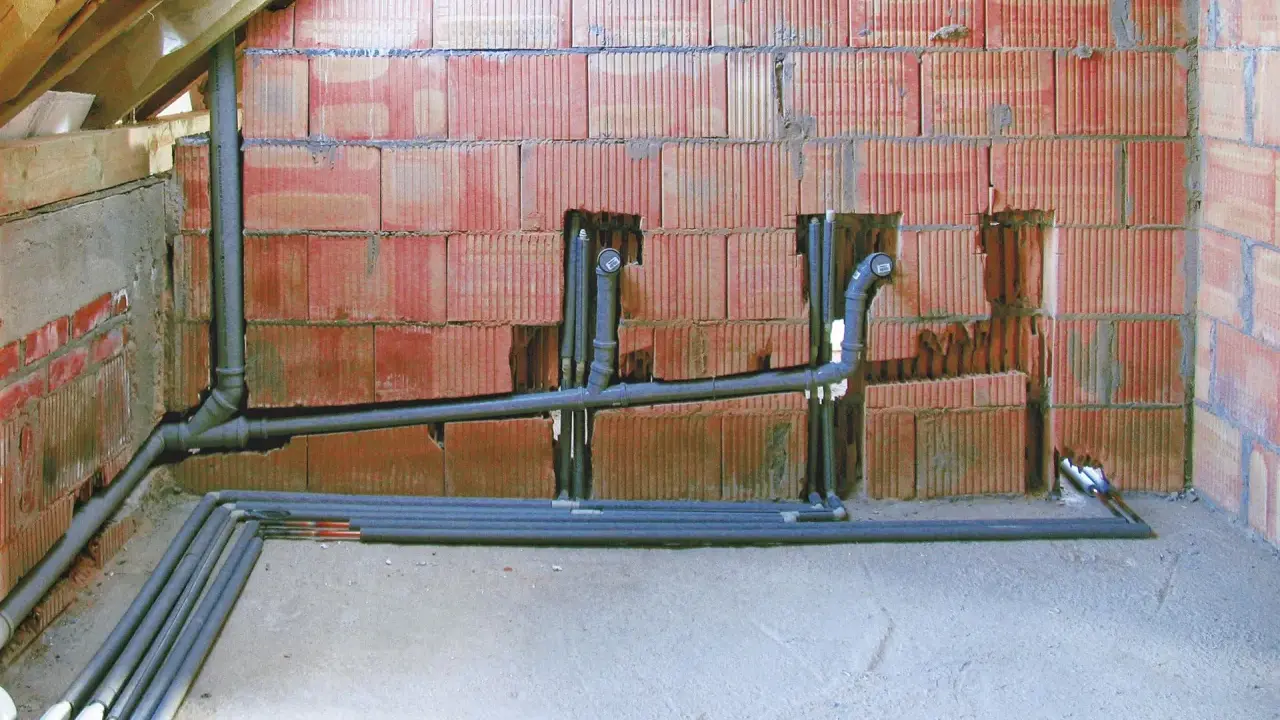

Co sprawdzić przed zakryciem rur w podłodze i ścianach
Przed zamknięciem instalacji sprawdzam, czy każdy odpływ ma zachowany spadek, pion ma wentylację, a rewizje i zawory pozostają dostępne. Kontroluję także, czy przewody wodne są zabezpieczone przed zamarzaniem, a rury ciepłej wody mają ciągłą izolację.
- wykonaj próbę szczelności instalacji wodnej,
- sprawdź odpływ z każdego przyboru,
- oznacz przebieg rur na zdjęciach i rzucie,
- zostaw dostęp do zaworów, filtrów i rewizji,
- porównaj wykonanie z projektem przed wylewkami,
- zachowaj instrukcje zastosowanych systemów i protokół odbioru.
Najlepszy schemat nie jest najbardziej rozbudowany. Jest taki, który prowadzi wodę krótką trasą, odprowadza ścieki bez walki ze spadkiem, zapewnia dostęp do serwisu i nie koliduje z ogrzewaniem ani wentylacją. Jeśli te cztery warunki są spełnione, instalacja pozostaje niewidoczna, cicha i przewidywalna przez długie lata.
