Jedno źle wykonane połączenie PP-R potrafi zakończyć się przeciekiem dopiero po uruchomieniu instalacji. Największe znaczenie mają prawidłowe 260°C na zgrzewarce, czas nagrzewania dobrany do średnicy oraz szybkie, osiowe połączenie elementów. Poniżej znajdziesz praktyczną tabelę, instrukcję pracy, zasady dla różnych grubości ścianek i błędy, które najczęściej psują zgrzew.
Najważniejsze parametry zgrzewania PP-R w jednym miejscu
- Temperatura grzałki powinna wynosić zwykle 260°C.
- Dla rury o średnicy 20 mm czas nagrzewania wynosi około 5 sekund.
- Większa średnica oznacza dłuższe grzanie, na przykład 63 mm wymaga około 24 sekund.
- Po zdjęciu elementów z grzałki trzeba je połączyć bez obracania i w krótkim czasie.
- Złącze musi pozostać nieruchome podczas chłodzenia przez 2-8 minut, zależnie od średnicy.
Jaka temperatura i czas zgrzewania rur PP są właściwe
W typowych instalacjach wodnych, grzewczych i sanitarnych PP-R przyjmuje się temperaturę nakładek grzewczych około 260°C. Nie chodzi jednak o samo wskazanie na wyświetlaczu. Zgrzewarka musi rzeczywiście osiągnąć temperaturę roboczą, a końcówki powinny być czyste i odpowiednio dopasowane.
Czas nagrzewania zależy przede wszystkim od średnicy zewnętrznej rury i grubości jej ścianki. Poniższe wartości są typowe dla rur PP-R o standardowej ściance, często stosowanych w instalacjach PN16 i PN20. Przy konkretnym systemie zawsze pierwszeństwo ma tabela producenta rur i kształtek.
| Średnica rury | Głębokość wsunięcia | Czas nagrzewania | Maksymalny czas połączenia | Orientacyjny czas chłodzenia |
|---|---|---|---|---|
| 16 mm | około 11-13 mm | 5 s | do 3-4 s | 2 min |
| 20 mm | około 12-14 mm | 5 s | do 4 s | 2 min |
| 25 mm | około 13-15 mm | 7 s | do 4 s | 2 min |
| 32 mm | około 14,5-16,5 mm | 8 s | do 6 s | 4 min |
| 40 mm | około 16-18 mm | 12 s | do 6 s | 4 min |
| 50 mm | około 18-20 mm | 18 s | do 6 s | 4 min |
| 63 mm | około 24 mm | 24 s | do 8 s | 6 min |
| 75 mm | około 26 mm | 30 s | do 8 s | 6 min |
| 90 mm | około 29 mm | 40 s | do 8-10 s | 8 min |
| 110 mm | około 32,5 mm | 50 s | do 10 s | 8 min |
W praktyce określenie „czas zgrzewania” bywa używane jako skrót myślowy dla czasu nagrzewania. To tylko jeden etap. Po nim następuje szybkie wyjęcie rury i kształtki, ich połączenie, ewentualna korekta ustawienia oraz chłodzenie. Przekroczenie czasu nagrzewania może wypchnąć nadmiar tworzywa do środka rury i ograniczyć przepływ.
Od czego zależą podane czasy
Ta sama średnica nie zawsze oznacza identyczny czas. Rura PN10 ma cieńszą ściankę niż rura PN16 lub PN20, dlatego może wymagać krótszego nagrzewania. W katalogach systemowych różnice potrafią być wyraźne, szczególnie przy mniejszych średnicach.
Najbezpieczniej odczytać oznaczenie rury, sprawdzić instrukcję danego systemu i dopiero wtedy ustawić stoper. Nie warto mieszać tabel różnych producentów, ponieważ mogą różnić się głębokością wsunięcia, grubością ścianki i konstrukcją kształtek.
Temperatura otoczenia ma znaczenie
Zgrzewanie najlepiej wykonywać w suchym miejscu, w temperaturze powyżej 5°C, bez silnego przeciągu. Zimne elementy szybko oddają ciepło, przez co powierzchnia może nie zmięknąć równomiernie. Niektórzy producenci zalecają przy temperaturze około 5°C wydłużenie nagrzewania nawet o około 50%, ale nie należy robić tego automatycznie bez sprawdzenia dokumentacji.
Sam nie próbowałbym zgrzewać instalacji na mrozie przez „dłuższe przytrzymanie” rury na grzałce. Tworzywo może wtedy zmięknąć nierównomiernie, a wilgoć lub skraplanie dodatkowo pogorszą jakość złącza. Lepiej przenieść elementy do ogrzanego pomieszczenia i pozwolić im się zaaklimatyzować.
Przeczytaj również: Jak podłączyć bojler z zaworem bezpieczeństwa?
Rozgrzanie zgrzewarki przed pierwszym połączeniem
Po osiągnięciu 260°C warto odczekać jeszcze kilka minut, aby temperatura ustabilizowała się na obu nakładkach. W instrukcjach systemowych często pojawia się zalecenie około 5 minut oczekiwania przed wykonaniem pierwszego zgrzewu.
Termostat taniej zgrzewarki może wskazywać właściwą temperaturę, choć sama końcówka nadal będzie zbyt chłodna. Z tego powodu pierwsze połączenie dobrze wykonać na odciętym kawałku rury, zwłaszcza gdy narzędzie długo leżało w garażu lub na budowie.
Jak wykonać trwałe połączenie krok po kroku
Przed rozpoczęciem pracy przygotuj zgrzewarkę, odpowiednie nakładki, obcinak, marker, miarkę oraz czystą, niestrzępiącą się ściereczkę. Przy rurach stabilizowanych włóknem szklanym nie trzeba zwykle skrobać całej powierzchni, natomiast rury z warstwą aluminium wymagają użycia właściwego gratownika lub zdzieraka.
- Utnij rurę prostopadle do jej osi. Krzywe cięcie zmniejsza powierzchnię połączenia.
- Usuń zadziory i oczyść rurę oraz kształtkę z kurzu, wilgoci i tłuszczu.
- Zmierz i zaznacz na rurze głębokość wsunięcia. Dzięki temu nie wepchniesz jej zbyt głęboko.

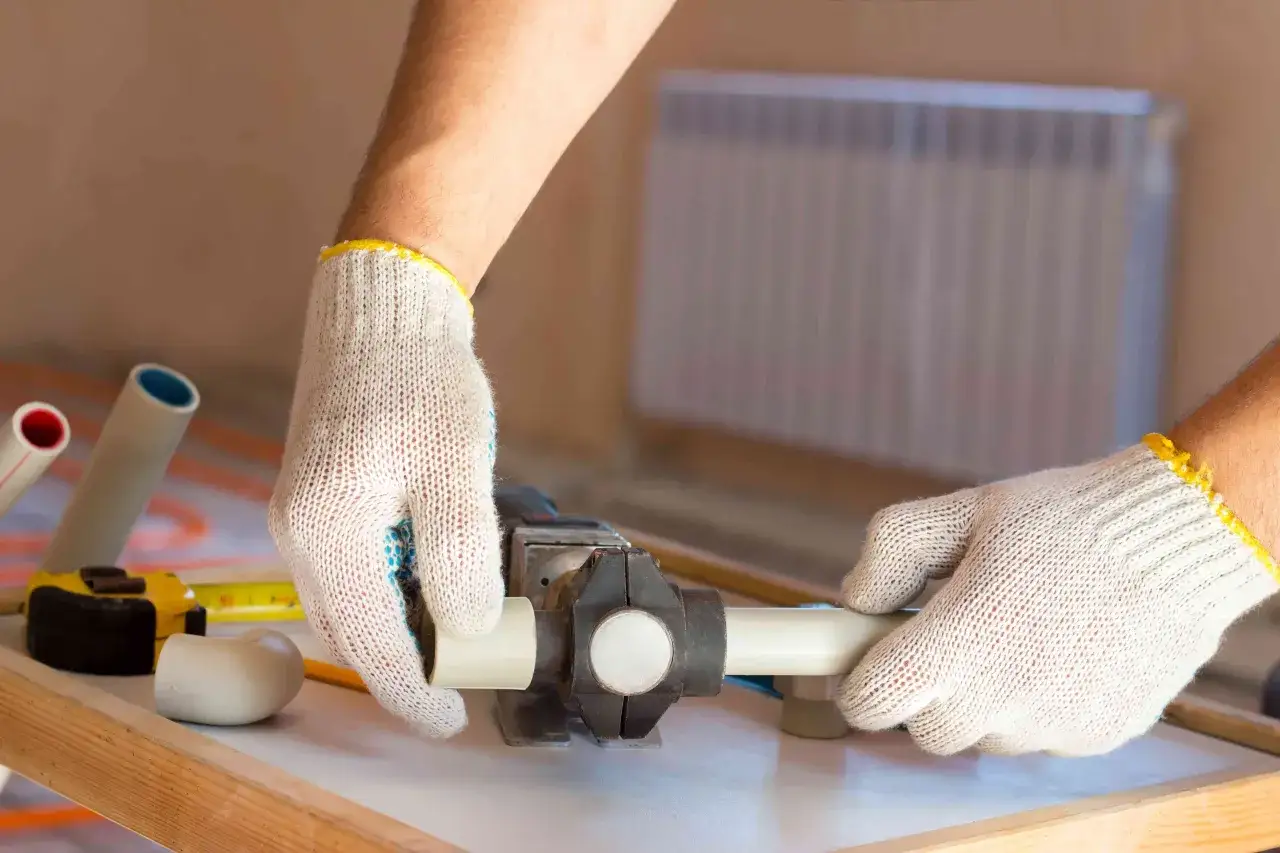

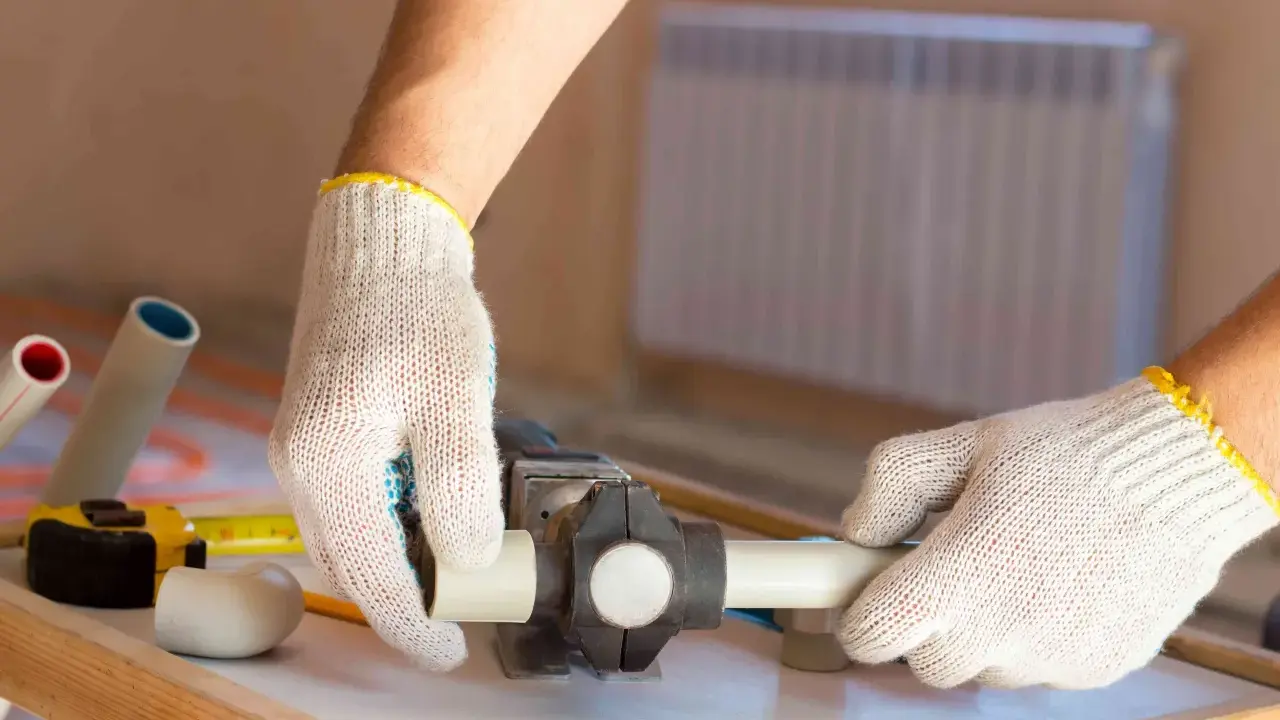

- Załóż rurę i kształtkę na odpowiednie nakładki rozgrzanej zgrzewarki.
- Grzej przez czas wskazany w tabeli, licząc go dopiero po pełnym nasunięciu elementów.
- Wyjmij oba elementy i połącz je jednym, prostym ruchem.
- Nie obracaj rury podczas wsuwania. Dopuszczalna jest tylko drobna korekta osi, wykonana zgodnie z instrukcją systemu.
- Przytrzymaj złącze nieruchomo przez czas łączenia, a potem pozostaw je do pełnego wystygnięcia.
Najczęściej początkujący przykładają rurę do grzałki zbyt mocno. Nie trzeba jej dociskać z dużą siłą. Wystarczy wsunąć element do zaznaczonej głębokości i poczekać, aż tworzywo utworzy równy, niewielki wałeczek na obwodzie.
Co dzieje się przy zbyt krótkim lub zbyt długim grzaniu
Za krótkie nagrzewanie pozostawia zimny rdzeń połączenia. Z zewnątrz zgrzew może wyglądać poprawnie, ale materiał nie połączy się na całej powierzchni. Taki błąd często ujawnia się dopiero po napełnieniu instalacji albo podczas pracy przy wyższym ciśnieniu.
Za długie grzanie powoduje nadmierne uplastycznienie polipropylenu. Przy wsuwaniu rury tworzywo zostaje wypchnięte do środka i może stworzyć przewężenie. W instalacji ciepłej wody skutkiem bywa nie tylko mniejszy przepływ, lecz także głośniejsza praca przewodów.
Niepokojący jest również bardzo duży, nierówny wałek na zewnętrznej stronie złącza, zapadnięcie rury albo widoczne przesunięcie osi. Takiego połączenia nie naprawia się przez ponowne podgrzanie. Wadliwy fragment najlepiej wyciąć i wykonać od nowa, używając nowej kształtki.
Błędy, które najczęściej osłabiają zgrzew
- Brudne nakładki przenoszą resztki tworzywa na kolejne połączenia.
- Zgrzewanie na wilgotnych elementach może spowodować pęcherze i nierówną strukturę złącza.
- Obracanie rury podczas łączenia ściera uplastyczniony materiał i może naruszyć szczelność.
- Zbyt głębokie wsunięcie ogranicza światło rury.
- Chłodzenie pod naprężeniem, na przykład w wymuszonej pozycji, przenosi obciążenia na świeże połączenie.
- Użycie niewłaściwej nakładki prowadzi do nierównomiernego nagrzania.
- Brak kompensacji wydłużeń termicznych jest problemem w długich odcinkach instalacji grzewczych.
Przed każdym połączeniem sprawdzam też, czy rura i kształtka są osiowo ustawione „na sucho”. To drobiazg, ale pozwala uniknąć nerwowego szukania kierunku po wyjęciu elementów z grzałki. Próba dopasowania po rozgrzaniu zwykle kończy się zbyt wolnym montażem albo skręceniem złącza.
Jak ocenić zgrzew przed zamknięciem instalacji
Dobry zgrzew powinien mieć równy, ciągły wałeczek tworzywa na całym obwodzie. Rura i kształtka powinny zachować wspólną oś, a połączenie nie może być przekręcone względem wcześniej wykonanych oznaczeń.
Nie sprawdzaj jakości przez poruszanie świeżym złączem. Po pełnym wystygnięciu wykonaj próbę szczelności zgodnie z wymaganiami dla konkretnej instalacji, zanim przewody zostaną zabudowane lub przykryte tynkiem. Test przed zakryciem rur jest znacznie tańszy niż późniejsze kucie ściany.
W instalacjach wody użytkowej i ogrzewania trzeba również uwzględnić podpory, odległości mocowań oraz wydłużenia cieplne. Sam prawidłowy zgrzew nie rozwiąże problemu, jeśli przewód będzie stale pracował pod naprężeniem.
Najpewniejsza metoda pracy z rurami PP-R
Jeżeli mam wskazać jedną zasadę, która daje największą powtarzalność, jest nią korzystanie z tabeli producenta konkretnego systemu, a nie z przypadkowej ściągi znalezionej w internecie. Dla typowych rur PP-R punktem wyjścia pozostaje 260°C i czas dobrany do średnicy, ale grubość ścianki, temperatura otoczenia oraz rodzaj rury mogą zmienić szczegóły.
Przy średnicach 20-32 mm najłatwiej nauczyć się właściwego rytmu pracy, bo czasy wynoszą zaledwie 5-8 sekund. Zanim wykonasz właściwą instalację, zrób jedno próbne połączenie na odpadzie i przekrój je, jeśli masz wątpliwości. Taka próba szybko pokaże, czy grzanie nie było zbyt krótkie, a rura nie została wsunięta za głęboko.
