Gdy woda ma zasilać kuchnię, dwie łazienki, pralkę i ogród, przypadkowe prowadzenie rur szybko mści się spadkami ciśnienia, długim oczekiwaniem na ciepłą wodę albo trudnymi do usunięcia przeciekami. Poniżej pokazuję praktyczny schemat instalacji wodnej w domu, omawiam układ trójnikowy i rozdzielaczowy, dobór rur, kolejność montażu, zabezpieczenia oraz realne koszty wykonania.
Najważniejsze zasady dobrego układu wodnego
- Główne elementy to zawór odcinający, wodomierz, filtr, zabezpieczenie antyskażeniowe i rozprowadzenie do punktów poboru.
- Układ rozdzielaczowy zwykle zapewnia łatwiejszy serwis i stabilniejsze ciśnienie niż klasyczne trójniki.
- Przewód główny najczęściej wykonuje się w średnicy około 25-32 mm, a podejścia do punktów poboru w zakresie 16-20 mm.
- Ciepłą wodę trzeba prowadzić w izolacji, a przy dużych odległościach rozważyć przewód cyrkulacyjny.
- Próbę szczelności wykonuje się przed zakryciem rur tynkiem, posadzką lub zabudową.

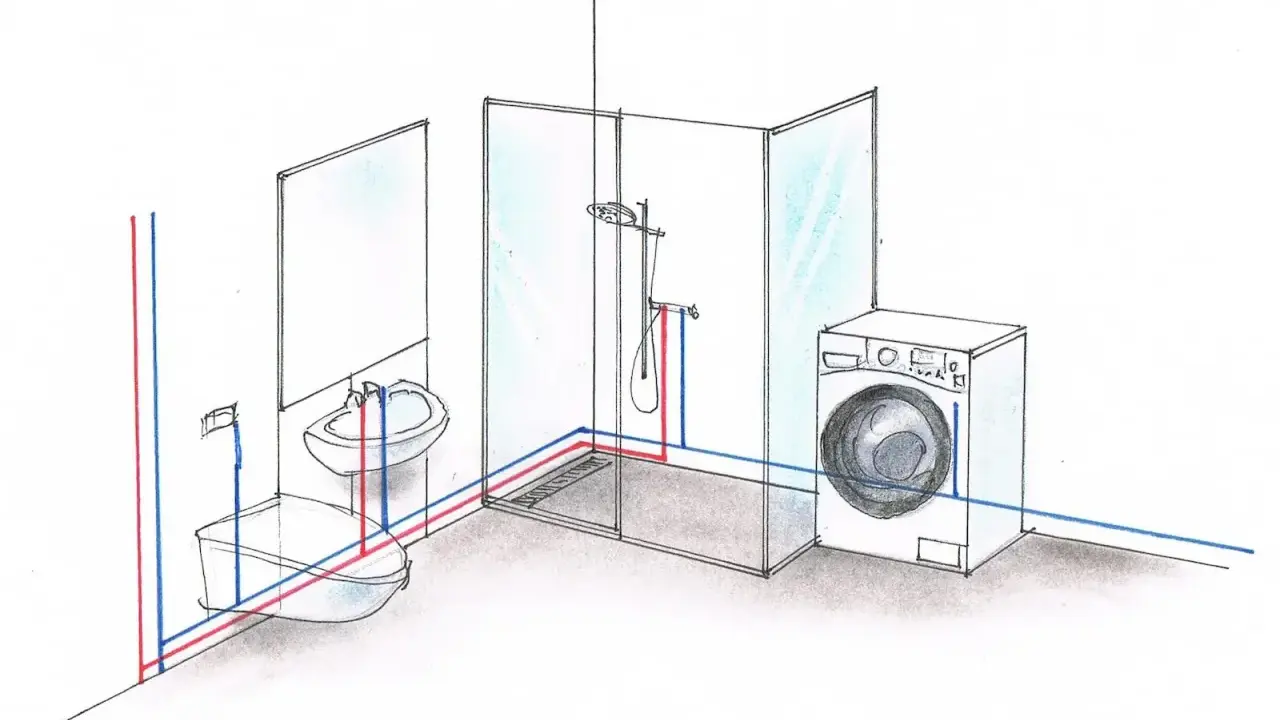

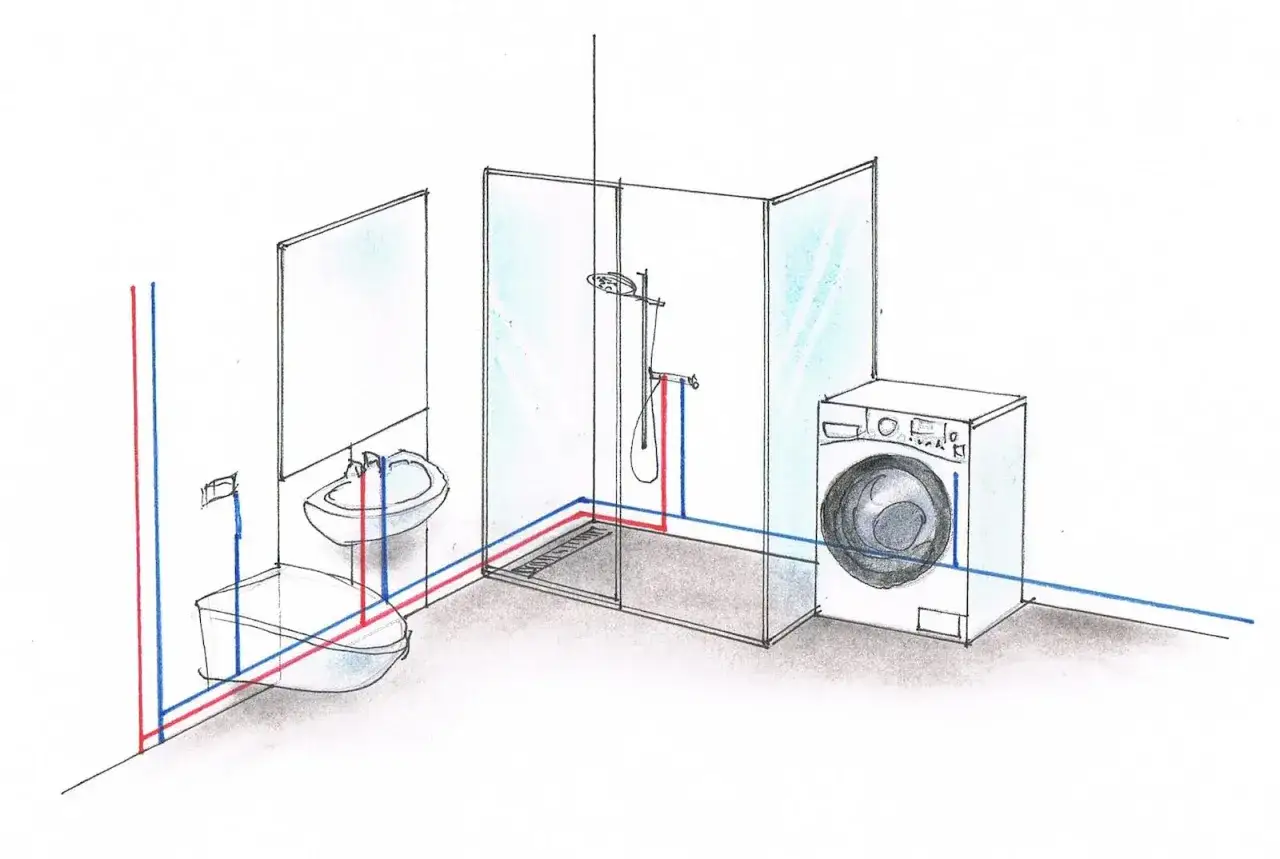

Jak wygląda schemat instalacji wodnej w domu
Najprostszy układ zaczyna się od przyłącza wodociągowego i kończy na bateriach, spłuczce, pralce, zmywarce oraz zaworze ogrodowym. Woda zimna płynie bezpośrednio do punktów poboru, natomiast część strumienia trafia do podgrzewacza, zasobnika albo pompy ciepła i wraca jako ciepła woda użytkowa.
przyłącze wodociągowe
|
zawór główny - wodomierz - filtr - zawór antyskażeniowy
|
przewód główny wody zimnej
|
+---- rozdzielacz zimnej wody ---- kuchnia
| ---- łazienka
| ---- pralka
| ---- ogród
|
podgrzewacz / zasobnik CWU
|
rozdzielacz ciepłej wody
|
+---- umywalka
+---- prysznic
+---- wanna
+---- zlew kuchennyW typowym domu wszystkie przewody powinny być prowadzone tak, aby można było odciąć wybrany punkt bez wyłączania całej instalacji. Z tego powodu przy umywalce, spłuczce, pralce i zmywarce montuje się osobne zawory odcinające.
Co znajduje się przy wejściu wody do budynku
Za ścianą budynku powinien znaleźć się dostępny zestaw armatury. Najczęściej obejmuje on zawór główny, wodomierz, filtr mechaniczny oraz zawór antyskażeniowy. Filtr zatrzymuje piasek i drobiny mogące uszkodzić baterie, a zawór antyskażeniowy ogranicza ryzyko cofnięcia wody z instalacji domowej do sieci.
Na dodatkowych obiegach, takich jak podlewanie ogrodu, napełnianie basenu czy zasilanie urządzeń grzewczych, mogą być potrzebne osobne zabezpieczenia. Szczególnie nie powinno się łączyć bezpośrednio instalacji wody pitnej z wodą ze studni, deszczówką lub obiegiem technicznym.
Układ trójnikowy czy rozdzielaczowy
W domu jednorodzinnym spotykam dwa podstawowe sposoby prowadzenia rur. W układzie trójnikowym jedna główna rura biegnie przez budynek, a do niej dołącza się kolejne punkty. W systemie rozdzielaczowym każdy punkt otrzymuje własny przewód od rozdzielacza.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Układ trójnikowy | Mniej rur i niższy koszt materiałów | Więcej połączeń w ścianach i większe wahania ciśnienia | Mały dom, remont, krótkie trasy |
| Układ rozdzielaczowy | Łatwe odcinanie obwodów, mniej połączeń pod tynkiem | Większe zużycie rur i potrzeba miejsca na szafkę | Nowy dom, kilka łazienek, długie trasy |
| Układ mieszany | Dobry kompromis między ceną i serwisem | Wymaga dokładnego zaplanowania | Większość średnich domów |
Sam najczęściej wybrałbym układ rozdzielaczowy albo mieszany. Woda do każdego punktu może płynąć osobnym przewodem, a ewentualna awaria ogranicza się do jednego obwodu. To szczególnie wygodne, gdy po kilku latach trzeba wymienić baterię, pralkę albo zawór w kotłowni.
Rozdzielacz najlepiej umieścić w szafce z łatwym dostępem. Nie warto chować go na stałe za płytkami. Pozorna oszczędność miejsca może później oznaczać kucie ściany przy zwykłej wymianie zaworu.
Jak dobrać rury, średnice i sposób prowadzenia
Do instalacji wody użytkowej stosuje się przede wszystkim rury wielowarstwowe PEX/AL/PEX, PEX, PP-R oraz miedziane. Wszystkie mogą działać poprawnie, ale różnią się sposobem łączenia, odpornością na temperaturę, ceną i wygodą montażu.
| Materiał | Najważniejsza cecha | Praktyczna uwaga |
|---|---|---|
| PEX lub PEX/AL/PEX | Elastyczność i szybki montaż | Dobrze sprawdza się w układzie rozdzielaczowym, zwłaszcza bez połączeń w posadzce |
| PP-R | Zgrzewane, trwałe połączenia | Wymaga dokładnego zgrzewania i uwzględnienia wydłużeń cieplnych |
| Miedź | Odporność i małe średnice | Jest droższa, a połączenia trzeba chronić przed korozją i błędami montażowymi |
Orientacyjne średnice przewodów
W typowym domu przewód główny ma często średnicę 25-32 mm, zależnie od długości trasy, liczby łazienek i ciśnienia w sieci. Podejście do pojedynczej umywalki, spłuczki lub pralki zwykle wykonuje się rurą o średnicy około 16 mm, a do prysznica, wanny lub grupy punktów często stosuje się 20 mm.
Nie dobieram średnicy wyłącznie na podstawie powierzchni domu. Znaczenie ma liczba punktów używanych jednocześnie, na przykład prysznic, spłukiwanie toalety i pobór wody w kuchni. Przy słabym ciśnieniu zbyt mała rura główna będzie powodować spadki przepływu, ale samo zwiększenie średnicy nie naprawi problemu po stronie przyłącza.
Gdzie prowadzić przewody
Rury można prowadzić w bruzdach, pod tynkiem, w warstwie podłogowej albo w lekkich zabudowach. Przewody z tworzywa warto umieszczać w peszlu ochronnym, szczególnie gdy biegną w posadzce. Ułatwia to kompensację wydłużeń i w pewnych systemach pozwala wymienić rurę bez niszczenia wykończenia.
Rur nie powinno się prowadzić bezpośrednio w miejscach, gdzie później będą wiercone otwory pod szafki lub wyposażenie. Przed zakryciem instalacji robię dokładną dokumentację zdjęciową i zaznaczam odległości od narożników. Taki prosty plan potrafi oszczędzić sporo nerwów przy montażu kuchni.
Woda ciepła, cyrkulacja i połączenie z ogrzewaniem
Instalacja ciepłej wody użytkowej jest powiązana z kotłem, podgrzewaczem, zasobnikiem lub pompą ciepła, ale nie należy jej mylić z obiegiem centralnego ogrzewania. CWU służy do poboru w kranach, a woda w instalacji CO krąży w zamkniętym obiegu grzewczym.
W małym domu podgrzewacz umieszczony blisko łazienki może zasilać punkty bez dodatkowej cyrkulacji. Jeżeli odległość od zasobnika do baterii jest duża, po odkręceniu kranu najpierw wypływa wychłodzona woda z rury. Wtedy przydaje się przewód cyrkulacyjny z pompą, choć oznacza on dodatkowy koszt, zużycie energii i straty ciepła.
Kiedy cyrkulacja ma sens
- gdy zasobnik znajduje się daleko od łazienek,
- gdy dom ma dwie lub więcej kondygnacji,
- gdy z ciepłej wody korzysta się często w kilku punktach,
- gdy zależy nam na krótkim czasie oczekiwania po odkręceniu baterii.
Przewody ciepłej wody i cyrkulacji trzeba zaizolować. Izolacja ogranicza wychładzanie rur, ale nie zastąpi poprawnego sterowania pompą. W praktyce najlepiej uruchamiać cyrkulację według harmonogramu lub na żądanie, zamiast utrzymywać ją bez przerwy przez całą dobę.
Jak wykonać instalację krok po kroku
Prace zaczynam od naniesienia wszystkich punktów poboru na rzut domu. Trzeba uwzględnić nie tylko baterie, ale również pralkę, zmywarkę, lodówkę z podłączeniem wody, zawory techniczne, ogród i ewentualny przyszły bidet lub dodatkową łazienkę.
- Ustal lokalizację przyłącza, wodomierza, filtra, podgrzewacza i rozdzielaczy.
- Rozrysuj trasy rur zimnej, ciepłej wody oraz cyrkulacji.
- Dobierz średnice do długości przewodów i liczby punktów.
- Wykonaj przejścia przez ściany w tulejach ochronnych.
- Ułóż rury z zachowaniem promieni gięcia i bez naprężeń.
- Zamontuj armaturę odcinającą przy urządzeniach i na rozdzielaczu.
- Przeprowadź próbę szczelności przed zakryciem instalacji.
- Przepłucz i oznacz przewody, a później wykonaj izolację oraz dokumentację zdjęciową.
Próbę ciśnieniową wykonuje się zgodnie z instrukcją zastosowanego systemu rur. Nie wystarczy odkręcić wodę i obserwować ściany. Instalacja powinna zostać sprawdzona pod ciśnieniem, a wynik najlepiej zapisać w protokole.
Przeczytaj również: Jaki spadek kanalizacji? Wartości dla rur DN 50, 75 i 110
Błędy, które później kosztują najwięcej
- zakrywanie rur bez próby szczelności,
- łączenie przewodów w niedostępnych miejscach,
- brak zaworów odcinających przy urządzeniach,
- prowadzenie ciepłej wody bez izolacji,
- montaż filtra lub zaworu antyskażeniowego w miejscu bez dostępu,
- zbyt długa trasa do punktu poboru bez sprawdzenia czasu oczekiwania,
- brak zaworu do podlewania ogrodu albo zaplanowanie go bez ochrony przed zamarzaniem.
Przy instalacjach bardziej rozbudowanych nie próbowałbym zgadywać średnic ani zabezpieczeń. Projektant lub doświadczony hydraulik powinien ocenić ciśnienie dyspozycyjne, przepływy i sposób podłączenia urządzeń, zwłaszcza gdy w domu będzie studnia, zmiękczacz, pompa ciepła, instalacja deszczowa albo system podlewania.
Ile kosztuje instalacja wodna w domu
W 2026 roku prosta instalacja wodna w domu jednorodzinnym może kosztować około 8 000-15 000 zł z materiałem i montażem. Przy dwóch łazienkach, długich trasach, cyrkulacji, filtracji oraz większej liczbie punktów realny budżet często rośnie do 12 000-25 000 zł.
| Zakres prac | Orientacyjny koszt |
|---|---|
| Prosty układ w małym domu | 8 000-12 000 zł |
| Dom około 120-150 m², kilka łazienek | 12 000-20 000 zł |
| Rozbudowany układ z cyrkulacją i filtracją | 18 000-25 000 zł lub więcej |
| Pojedynczy punkt hydrauliczny | około 350-500 zł |
To wartości orientacyjne, a nie cennik. Najmocniej na cenę wpływają liczba punktów, długość tras, lokalizacja domu, wybrany materiał i zakres robót. Sama instalacja wodna jest też tylko częścią kosztów wodno-kanalizacyjnych, dlatego w wycenie trzeba sprawdzić, czy obejmuje kanalizację, biały montaż, armaturę, izolację, próbę ciśnieniową i wykonanie przyłącza.
Nie oszczędzałbym na jakości rur, połączeniach ukrytych i próbie szczelności. Jeśli budżet jest napięty, lepiej ograniczyć dodatki, takie jak rozbudowana filtracja czy cyrkulacja, niż kupować przypadkowe elementy i później zabudować je bez kontroli.
Dobry schemat zaczyna się od przyszłego użytkowania domu
Najlepszy układ to nie ten z najmniejszą liczbą metrów rur, lecz taki, który zapewnia stabilne ciśnienie, szybki dostęp do ciepłej wody i łatwy serwis. Przed rozpoczęciem prac trzeba rozplanować wszystkie obecne i prawdopodobne przyszłe punkty poboru, zostawić dostęp do armatury oraz wykonać dokumentację instalacji.
Jeżeli dom ma być zasilany ze studni, korzystać z deszczówki albo łączyć kilka systemów technicznych, projekt powinien uwzględnić ochronę wody pitnej przed przepływem zwrotnym. W prostym budynku wystarczy zwykle dobrze zaplanowany układ rozdzielaczowy, właściwe średnice i rzetelna próba szczelności. To właśnie te trzy rzeczy najczęściej decydują o tym, czy hydraulika będzie działała bezproblemowo przez długie lata.
