Planujesz wyrzut powietrza z okapu przez ścianę i zastanawiasz się, jak zrobić to bez hałasu, skraplania oraz tłustych zacieków na elewacji? Najwięcej problemów powodują nie sam okap, lecz zbyt mała średnica kanału, nadmiar kolan i źle dobrany wylot. Poniżej pokazuję, jak dobrać przewód, przygotować przejście przez ścianę, ograniczyć straty ciągu i sprawdzić, czy takie rozwiązanie jest dopuszczalne w danym budynku.
Najważniejsze zasady skutecznego wyrzutu powietrza z okapu
- Osobny kanał jest bezpieczniejszy niż podłączanie wentylatora do wspólnego przewodu grawitacyjnego.
- Średnicę 125 lub 150 mm dobiera się zgodnie z instrukcją okapu, bez zwężania kanału.
- Gładka, sztywna rura i krótka trasa zapewniają większy przepływ oraz mniejszy hałas.
- Wylot z klapą zwrotną chroni przed cofaniem zimnego powietrza, deszczem i owadami.
- W mieszkaniu trzeba uzyskać zgodę zarządcy na ingerencję w elewację i instalację wentylacyjną.
Jak poprowadzić rurę od okapu na zewnątrz
Intencja tego rozwiązania jest prosta: tłuste, wilgotne i ciepłe powietrze ma zostać usunięte poza budynek, a nie wracać do kuchni po przejściu przez filtr. Technicznie najłatwiej osiągnąć to przez krótki, osobny kanał wyrzutowy poprowadzony przez ścianę zewnętrzną.
Najpierw sprawdzam, czy okap pracuje w trybie wyciągu. W trybie pochłaniacza urządzenie filtruje powietrze i oddaje je z powrotem do pomieszczenia, więc nie wymaga rury prowadzonej na zewnątrz. Do prawdziwego wyrzutu potrzebny jest model z króćcem przyłączeniowym oraz możliwością podłączenia kanału o średnicy wskazanej przez producenta.
Dom jednorodzinny i mieszkanie to dwie różne sytuacje
W domu jednorodzinnym można zaplanować niezależny przewód przez ścianę albo przez dach, ale nadal trzeba uwzględnić działanie całej wentylacji. W mieszkaniu sprawa jest bardziej formalna, ponieważ elewacja i kanały wentylacyjne są częścią budynku wspólnego. Przed wierceniem należy skontaktować się z administracją lub zarządcą.
Nie podłączałbym mechanicznego okapu do jedynego wspólnego kanału wentylacji grawitacyjnej. Wentylator może wtedy wtłaczać zapachy do innych lokali albo osłabiać naturalny ciąg. Okap nie zastępuje wentylacji kuchni, dlatego potrzebny jest osobny przewód albo rozwiązanie przewidziane w projekcie budynku.
Wyrzut przez ścianę czy przez dach
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Przejście przez ścianę | Okap znajduje się przy ścianie zewnętrznej | Krótka i tania trasa | Widoczny element na elewacji |
| Przewód przez dach | Kuchnia jest daleko od ściany zewnętrznej | Możliwość ukrycia kanału w zabudowie | Większy koszt i ryzyko nieszczelności dachu |
| Pochłaniacz | Brak zgody na ingerencję w budynek | Nie wymaga przebicia ściany | Nie usuwa wilgoci i ciepła poza pomieszczenie |
Jeżeli od okapu do ściany jest tylko kilkadziesiąt centymetrów, przejście boczne zwykle wygrywa prostotą. Przy długiej trasie przez kilka pomieszczeń lepszy może być dobrze zaprojektowany kanał dachowy, ale jego wykonanie zostawiłbym ekipie, która potrafi poprawnie uszczelnić pokrycie.
Dobór kanału robi większą różnicę niż sam okap
Mocny okap nie będzie działał dobrze, jeśli powietrze musi przecisnąć się przez wąską, pofałdowaną rurę z kilkoma ostrymi załamaniami. W praktyce opory przepływu potrafią ograniczyć skuteczność bardziej niż deklarowana moc silnika.
| Średnica kanału | Typowe zastosowanie | Moja ocena |
|---|---|---|
| 100 mm | Małe i starsze urządzenia o niewielkiej wydajności | Tylko gdy producent wyraźnie to dopuszcza |
| 120-125 mm | Popularne okapy do standardowych kuchni | Rozsądne minimum dla wielu modeli |
| 150 mm | Wydajniejsze okapy i dłuższe trasy | Najlepszy wybór, jeśli przewiduje go instrukcja |
Nie warto redukować kanału 150 mm do 100 mm tylko dlatego, że łatwiej kupić mniejszą rurę. Takie zwężenie zwiększa hałas i może powodować spadek wydajności. Zasada jest prosta: średnica kanału nie powinna być mniejsza od króćca okapu, chyba że producent przewidział konkretny adapter.
Sztywna rura czy elastyczny przewód
Najlepiej sprawdza się gładki kanał stalowy lub tworzywowy, prowadzony możliwie prosto. Rura elastyczna jest wygodna przy krótkim przyłączu, ale jej fałdy zatrzymują tłuszcz i zwiększają opory. Stosowałbym ją wyłącznie jako krótkie połączenie końcowe, a nie jako całą trasę przez zabudowę.
Każde kolano zmienia przepływ i podnosi poziom hałasu. Lepiej zastosować dwa łagodniejsze łuki niż jedno ostre załamanie, a kanał mocować tak, aby nie drgał podczas pracy wentylatora. Ta drobna rzecz często decyduje o tym, czy okap słychać tylko przy gotowaniu, czy w całym mieszkaniu.
Skraplanie i izolacja
Gdy przewód przechodzi przez zimną ścianę, poddasze albo nieogrzewaną zabudowę, na jego wewnętrznej powierzchni może pojawić się kondensat. Pomaga izolacja odcinka w zimnej strefie oraz poprowadzenie kanału bez zagłębień, w których mogłaby zbierać się woda.
Przejście przez ścianę powinno być szczelne, ale nie należy zaklejać przypadkową pianką elementów, które wymagają odporności na temperaturę lub ogień. Przy ścianie z materiałów palnych trzeba zastosować rozwiązanie zgodne z wymaganiami producenta i zasadami ochrony przeciwpożarowej.

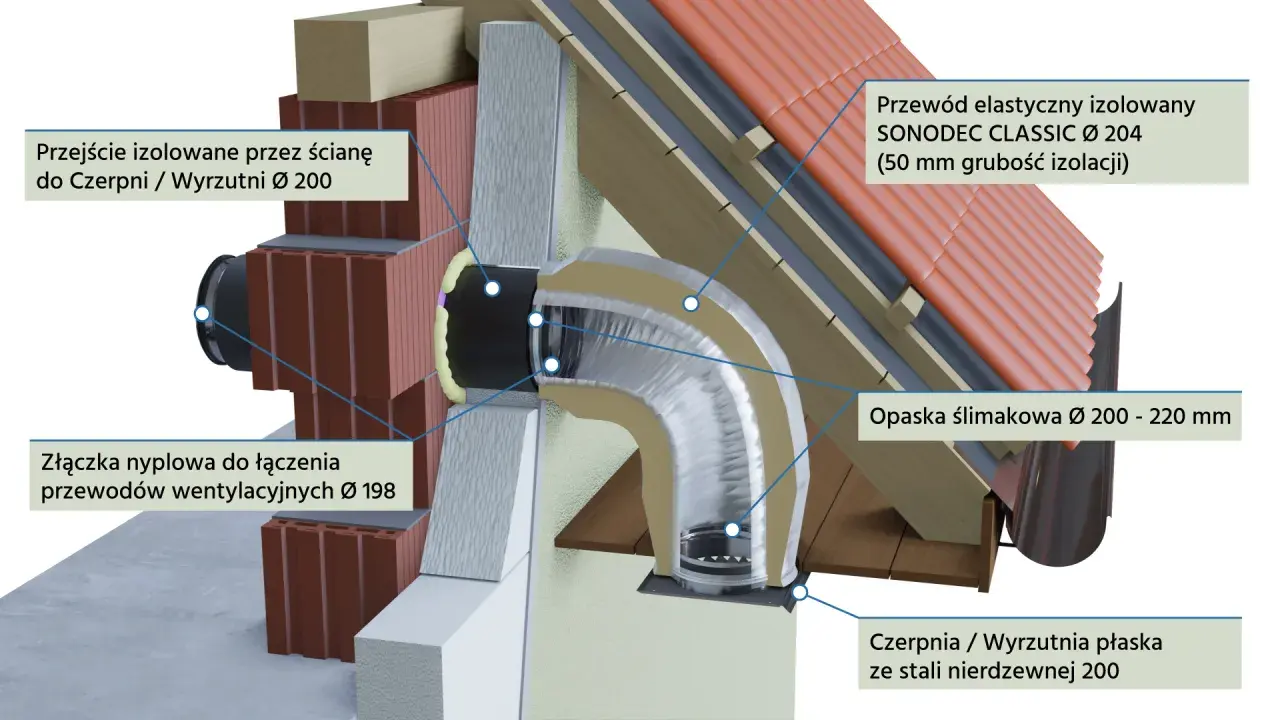

Montaż przejścia przez ścianę krok po kroku
Najbezpieczniej zaplanować całość jeszcze przed wykonaniem mebli kuchennych. Wtedy można ustawić okap, kanał i wylot w jednej osi, zamiast później chować długi przewód za szafkami. Poniższa kolejność sprawdza się przy typowym przejściu przez ścianę zewnętrzną.
- Wyznacz oś kanału i sprawdź, czy w miejscu wiercenia nie przebiegają przewody elektryczne, instalacja wodna ani element konstrukcyjny.
- Zmierz trasę od króćca okapu do elewacji, uwzględniając grubość tynku, ocieplenia i tulei przejściowej.
- Wykonaj otwór o średnicy odpowiedniej dla kanału i tulei. Przy grubej ścianie warto użyć wiercenia diamentowego, które ogranicza drgania i uszkodzenia tynku.
- Zamontuj tuleję przechodzącą przez przegrodę. Powinna stabilizować rurę i pozwalać na dokładne uszczelnienie przejścia.
- Połącz kanał z okapem za pomocą właściwego adaptera, obejmy lub taśmy przeznaczonej do kanałów wentylacyjnych.
- Zamontuj kratkę albo wyrzutnię po stronie zewnętrznej, najlepiej z klapą zwrotną i osłoną przed opadami.
- Uszczelnij przejście od strony elewacji, a po uruchomieniu sprawdź ciąg, hałas i ewentualne drgania.
Przy wierceniu przez ocieplenie łatwo uszkodzić warstwę izolacyjną i zrobić mostek termiczny. Dlatego nie wystarczy wsunąć rury w przypadkowo wybity otwór. Tuleja, spadek na zewnątrz i dokładne uszczelnienie chronią ścianę przed wodą oraz wychłodzeniem.
Co sprawdzić po uruchomieniu
Po włączeniu okapu przyłóż cienki kawałek papieru do kratki. Powinien być wyraźnie zasysany od strony kuchni i swobodnie wyrzucany na zewnątrz. Jeżeli słychać gwizd, klapa nie otwiera się w pełni albo z kanału cofa się zimne powietrze, problemem bywa zbyt mała średnica, nieszczelność lub źle ustawiona klapa.
Nie testuj wentylacji wyłącznie zapalniczką, zwłaszcza w pomieszczeniu z urządzeniami gazowymi. Płomień może być niebezpieczny, a jego odchylenie nie daje pełnej oceny działania instalacji. W razie wątpliwości lepszy jest pomiar ciągu wykonany przez kominiarza.
Gdzie umieścić wylot, żeby nie szkodził elewacji
Wylot powinien znaleźć się w miejscu, w którym wyrzucane powietrze nie wróci przez okno, drzwi, nawiewnik ani wentylację sąsiedniego lokalu. Szczególnie źle sprawdza się kratka tuż pod oknem albo przy balkonie, ponieważ zapachy i para mogą trafiać z powrotem do budynku.
Trzeba też uwzględnić sąsiadów. Tłuszcz z gotowania osadza się na powierzchniach szybciej, niż wiele osób zakłada, a skierowanie strumienia na balkon lub jasną elewację może skończyć się reklamacją. Wyrzutnia powinna kierować powietrze poza strefę okien i miejsc wypoczynku, a jej położenie trzeba dopasować do lokalnych warunków oraz zasad obowiązujących w budynku.
Klapa zwrotna, kratka i osłona przeciwdeszczowa
Najpraktyczniejszy zestaw to zewnętrzna wyrzutnia z klapą zwrotną, która otwiera się podczas pracy okapu i zamyka po jego wyłączeniu. Chroni kanał przed zimnem, wiatrem i owadami. Bardzo gęsta siatka przeciw insektom nie zawsze jest dobrym pomysłem, bo szybko pokrywa się tłuszczem i ogranicza przepływ.
Wylot powinien mieć osłonę przed deszczem, ale nie może być całkowicie zasłonięty. Zbyt mała kratka, ciężka klapa albo dekoracyjna osłona o dużym oporze potrafią odebrać część wydajności nawet poprawnie dobranemu okapowi.
Przeczytaj również: Jak zamontować syfon do umywalki bez przecieków?
Czy można wypuścić kanał pod okapem dachu
Takie rozwiązanie bywa kuszące, gdy łatwo ukryć przewód w podbitce, ale nie zawsze jest poprawne. Para i tłuszcz mogą osadzać się na drewnie, tynku oraz elementach dachu, a wiatr może zawracać powietrze pod połać. Jeśli wylot ma znaleźć się wysoko, lepiej zaplanować go jako pełnoprawne przejście przez dach z odpowiednim uszczelnieniem.
Najczęstsze błędy i ich skutki
- Podłączenie do wspólnego kanału bez sprawdzenia zasad wentylacji w budynku. Skutkiem mogą być cofające się zapachy i zaburzenie ciągu.
- Zwężenie rury przy samym okapie. Wentylator pracuje głośniej, a ilość usuwanego powietrza spada.
- Wykorzystanie długiej rury elastycznej. Fałdy gromadzą tłuszcz i utrudniają czyszczenie.
- Brak klapy zwrotnej. Do kuchni może napływać zimne powietrze, a przy silnym wietrze kanał zaczyna hałasować.
- Brak izolacji w zimnej strefie. Pojawia się kondensat, zacieki i nieprzyjemny zapach.
- Wylot tuż przy oknie. Wilgoć oraz zapachy wracają do wnętrza albo przeszkadzają sąsiadom.
- Uszczelnienie wyłącznie taśmą klejącą. Z czasem taśma może się odkleić od tłustej lub zakurzonej powierzchni.
Do tej listy dodałbym jeszcze jeden błąd, który często wychodzi dopiero po remoncie. Jest nim brak dostępu do kanału i klapy. Elementy powinny dać się wyczyścić lub wymienić, bo przewód okapu pracuje w środowisku z tłuszczem i nie powinien zostać całkowicie zamknięty za stałą zabudową.
Ile kosztuje wyprowadzenie kanału okapu
Cena zależy głównie od rodzaju ściany, długości trasy i tego, czy potrzebne jest wiercenie diamentowe. Przy prostym przejściu przez ścianę materiały, takie jak rura, kolana, tuleja, izolacja i wyrzutnia, zwykle zamykają się w kwocie 150-400 zł.
| Zakres prac | Orientacyjny koszt |
|---|---|
| Materiały do krótkiego kanału | 150-400 zł |
| Wiercenie przez standardową ścianę | 200-600 zł |
| Montaż kanału i wyrzutni | 250-700 zł |
| Prosta realizacja razem | około 500-1200 zł |
| Trudna trasa, gruba ściana lub dach | około 1000-2500 zł i więcej |
Są to szerokie widełki, a nie cennik gwarantowany. Koszt rośnie, gdy trzeba rozebrać zabudowę, odtworzyć ocieplenie, pracować na wysokości albo uzyskać dodatkową opinię techniczną. Moim zdaniem oszczędzanie na wyrzutni i uszczelnieniu jest nieopłacalne, bo właśnie te elementy najczęściej decydują o późniejszych poprawkach.
Krótka lista kontrolna przed zamknięciem zabudowy
Przed ostatecznym montażem sprawdź, czy masz zgodę na ingerencję w elewację, osobny kanał wentylacyjny, właściwą średnicę oraz dostęp do połączeń. Zmierz także długość trasy i ogranicz liczbę kolan, zanim zamówisz meble.
Po wykonaniu prac uruchom okap na każdym biegu, sprawdź działanie klapy i obejrzyj zewnętrzny wylot po deszczu. Dobrze wykonany przewód jest krótki, szczelny, możliwie prosty i łatwy do czyszczenia. Jeśli któryś z tych warunków nie jest spełniony, lepiej poprawić instalację przed zamknięciem ściany niż wracać do niej po pierwszym sezonie gotowania.
