Kominek z płaszczem wodnym i piec węglowy - bezpieczne połączenie

Gdy w domu działa już piec węglowy, a do salonu ma trafić kominek z płaszczem wodnym, najważniejsze nie jest samo połączenie rur, lecz bezpieczne rozdzielenie źródeł ciepła. Pokażę, kiedy sprawdzi się bufor, kiedy potrzebny będzie wymiennik płytowy, jak poprowadzić obiegi oraz jakie zabezpieczenia hydrauliczne, kominowe i wentylacyjne trzeba uwzględnić.

Nie łącz dwóch źródeł na jednej rurze

Kominek z płaszczem wodnym i piec węglowy są źródłami, które mogą nadal oddawać ciepło nawet po wyłączeniu pompy. Dlatego najgorszym pomysłem jest przypadkowe wpięcie ich szeregowo w istniejące przewody. Taki układ może powodować cofanie przepływu, ogrzewanie niepracującego kotła albo gwałtowny wzrost temperatury wody.

W praktyce traktuję oba urządzenia jako niezależne generatory ciepła. Każde powinno mieć własny obieg, zabezpieczenia i sterowanie, a dopiero później obiegi można połączyć przez bufor albo wymiennik.

Przed wyborem wariantu trzeba sprawdzić tabliczki znamionowe, instrukcje obu urządzeń, rodzaj naczynia wzbiorczego oraz faktyczny sposób wykonania istniejącej instalacji. Sam fakt, że instalacja „działa od lat”, nie oznacza jeszcze, że można bezpiecznie dołączyć do niej drugi kocioł.

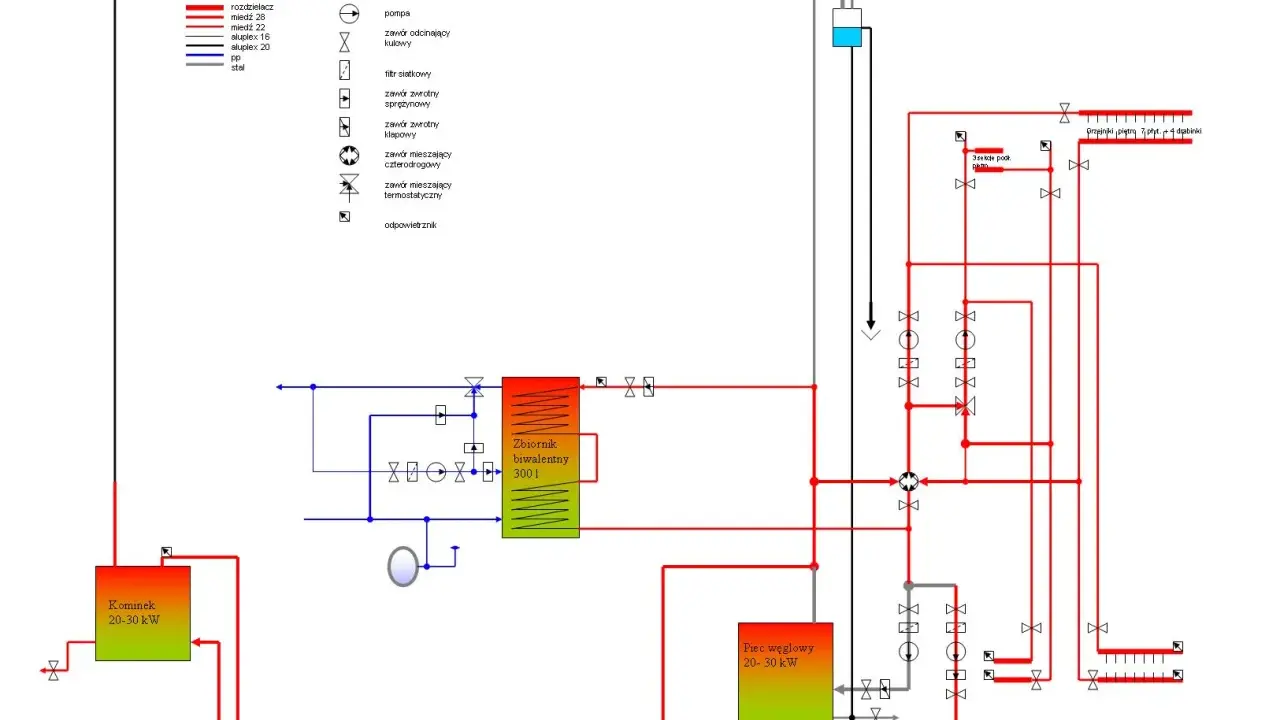

Najpewniejszy układ opiera się na buforze ciepła

Przy dwóch urządzeniach na paliwo stałe najczytelniejszy jest układ równoległy z buforem. Zbiornik magazynuje nadmiar energii, dzięki czemu kominek nie musi pracować wyłącznie wtedy, gdy grzejniki odbierają ciepło. To ogranicza ryzyko przegrzania i poprawia komfort palenia.

 KOMINEK Z PŁASZCZEM                 KOCIOŁ WĘGLOWY
        │                                      │
        │ własna pompa i ochrona powrotu       │ własna pompa i ochrona powrotu
        └──────────────┐        ┌──────────────┘
                       ▼        ▼
                 GÓRA BUFORA CIEPŁA
                 │              │
                 │              │
                 DÓŁ BUFORA CIEPŁA
                       │
                       ▼
              pompa obiegu grzewczego
                       │
              zawór mieszający
                       │
                 grzejniki / podłogówka

Na schemacie poglądowym widać najważniejszą zasadę. Kominek i piec ładują bufor niezależnie, a instalacja domu pobiera z niego tyle ciepła, ile aktualnie potrzebuje. Zawory zwrotne ograniczają przepływ przez nieczynne źródło, lecz nie mogą być traktowane jako podstawowe zabezpieczenie przed zagotowaniem wody.

W typowym domu jednorodzinnym bufor może mieć około 500-1500 litrów, ale jego pojemność dobiera się do mocy źródeł, zapotrzebowania budynku, miejsca montażu i sposobu palenia. Orientacyjnie spotyka się wartości rzędu 30-50 litrów na 1 kW mocy, jednak nie jest to uniwersalny przelicznik dla każdej instalacji.

W praktyce większy zbiornik zajmuje sporo miejsca i wymaga solidnego podłoża. Zbyt mały bufor nie odbierze energii z pełnego załadunku drewna, a zbyt duży może podnieść koszt inwestycji i wydłużyć czas nagrzewania. Dlatego nie kupowałbym zbiornika wyłącznie na podstawie powierzchni domu.

Co zrobić, gdy instalacja domu jest zamknięta

W wielu budynkach grzejniki i ogrzewanie podłogowe pracują dziś w układzie zamkniętym z naczyniem przeponowym. Jeżeli kominek albo stary kocioł mają pracować w układzie otwartym, trzeba je hydraulicznie oddzielić. Najczęściej robi się to przez wymiennik płytowy lub bufor wyposażony w odpowiednią wężownicę.

OBIEG OTWARTY
kominek + piec węglowy
        │
        ▼
   bufor ciepła
        │
        ▼
 wymiennik płytowy
        │
        ▼
OBIEG ZAMKNIĘTY
pompa + naczynie przeponowe + zawór bezpieczeństwa
        │
        ▼
grzejniki / ogrzewanie podłogowe

Po stronie otwartej powinno znaleźć się naczynie wzbiorcze otwarte, rura bezpieczeństwa i możliwość odprowadzenia nadmiaru ciepła. Po stronie zamkniętej potrzebne są między innymi naczynie przeponowe, zawór bezpieczeństwa, odpowietrznik oraz manometr. Wody z obu obiegów nie powinno się mieszać.

Obowiązujące warunki techniczne ograniczają podłączanie kotłów na paliwo stałe do instalacji zamkniętych. Wyjątek dotyczy urządzeń o mocy nominalnej do 300 kW wyposażonych w urządzenia do odprowadzania nadmiaru ciepła, ale decydująca jest zgodność konkretnego modelu z instrukcją i wymaganiami producenta. Szczegółowy zapis znajduje się w [tekście rozporządzenia w ISAP](https://isap.sejm.gov.pl/isap.nsf/download.xsp/WDU20220001225).

Jeżeli stary piec węglowy nie ma fabrycznej wężownicy schładzającej ani dopuszczenia do pracy w systemie zamkniętym, nie należy „dorabiać” takiego rozwiązania samodzielnie. W takim przypadku bezpieczniejszy jest układ otwarty po stronie źródeł i oddzielenie go od zamkniętej instalacji grzewczej.

Zabezpieczenia hydrauliczne, kominowe i wentylacyjne

Ochrona przed przegrzaniem

Wkład z płaszczem wodnym powinien mieć zabezpieczenie przewidziane dla konkretnego modelu. Może to być wężownica schładzająca z termicznym zaworem bezpieczeństwa, otwarte naczynie wzbiorcze albo inne rozwiązanie wskazane w dokumentacji. Zawór bezpieczeństwa nie zastępuje drogi odprowadzenia nadmiaru ciepła, ponieważ po jego otwarciu nie rozwiązuje problemu ciągłego spalania drewna.

Na powrocie stosuje się ochronę temperatury powrotu, zwykle przez zawór termostatyczny lub zawór mieszający. Jej zadaniem jest ograniczenie kondensacji i smołowania, a dokładna temperatura zależy od urządzenia. Dla wielu kotłów spotyka się zakres 55-60°C, lecz pierwszeństwo zawsze ma instrukcja producenta.

Naczynie i rura bezpieczeństwa

W układzie otwartym naczynie wzbiorcze powinno być umieszczone powyżej najwyższego punktu instalacji, a rura bezpieczeństwa musi mieć odpowiednio poprowadzoną, drożną trasę. Na tej rurze nie montuje się zaworu, który mógłby przypadkowo odciąć kocioł od naczynia.

Nie podaję jednego uniwersalnego rozmiaru rur, ponieważ zależy on od mocy urządzeń, długości przewodów, układu grawitacyjnego i projektu. Właśnie w tym miejscu internetowe schematy najczęściej wprowadzają w błąd, ponieważ pokazują symbole, ale pomijają przepływy i różnice wysokości.

Przeczytaj również: Schemat instalacji sanitarnej w domu - co sprawdzić?

Powietrze i przewody kominowe

Kominek z zamkniętym wkładem potrzebuje dopływu powietrza do spalania. Warunki techniczne wskazują dla takiego kominka minimum 10 m³/h na 1 kW nominalnej mocy cieplnej. Dla pomieszczenia obowiązuje również wskaźnik 4 m³ kubatury na 1 kW mocy, przy czym pomieszczenie nie może mieć mniej niż 30 m³.

Kominek i kocioł na paliwo stałe powinny korzystać z osobnych, samodzielnych przewodów dymowych. Nie wolno podłączać obu urządzeń do jednego kanału tylko dlatego, że znajduje się blisko kotłowni. Przepisy określają też minimalne przekroje przewodów, między innymi 14 × 14 cm lub średnicę 15 cm dla określonych urządzeń z mniejszym otworem paleniskowym.

W pomieszczeniu z paleniskiem i grawitacyjnym odprowadzeniem spalin nie stosuje się zwykłego wentylatora wyciągowego. Może on wytworzyć podciśnienie i cofnąć spaliny do wnętrza. Jeżeli budynek ma rekuperację, instalację trzeba zaprojektować jako zrównoważoną i zapewnić właściwy nawiew do spalania.

Automatyka powinna pilnować przepływu, a nie tylko temperatury

Sterownik może uruchamiać pompę kominka po przekroczeniu określonej temperatury, kontrolować ładowanie bufora i sterować zaworem mieszającym. Przydatne są co najmniej czujniki na zasilaniu źródeł oraz w górnej i dolnej części bufora. Dzięki temu instalacja wie, czy zbiornik jest już naładowany, czy nadal może przyjąć energię.

Dobrym rozwiązaniem jest niezależne sterowanie pompą kominka i kotła. Jedna wspólna pompa często utrudnia regulację i może wymuszać przepływ przez nieczynne urządzenie. Zawory zwrotne, odpowiednio dobrane średnice i właściwe nastawy są równie ważne jak sam sterownik.

Nie ustawiłbym instalacji tak, aby termostat pokojowy całkowicie odcinał odbiór ciepła podczas palenia. Gdy kominek pracuje, płaszcz musi mieć zapewniony przepływ albo możliwość przekazania energii do bufora. Awaryjne zasilanie pompy może pomóc przy krótkiej przerwie w dostawie prądu, ale UPS nie zastępuje zabezpieczenia termicznego i układu odpornego na przegrzanie.

Przy modernizacji trzeba też sprawdzić lokalną uchwałę antysmogową oraz wymagania dla urządzeń na paliwo stałe. NFOŚiGW wskazuje, że kominek powinien spełniać wymagania ekoprojektu i lokalne przepisy antysmogowe, co opisano w materiałach programu [Czyste Powietrze](https://czystepowietrze.gov.pl/wez-dofinansowanie/pytania-i-odpowiedzi/nowy-program-czyste-powietrze-obowiazujacy-od-31-marca-2025/43).

Błędy, które wyglądają rozsądnie, ale kończą się problemem

• Wpięcie kominka bezpośrednio w rurę zasilającą piec. Oba źródła mogą wtedy walczyć o przepływ, a ciepło może kierować się do nieczynnego kotła.
• Brak ochrony powrotu. Zimna woda wracająca do płaszcza sprzyja kondensacji, korozji i odkładaniu osadów.
• Jeden zawór zwrotny traktowany jako pełne zabezpieczenie. Zawór ogranicza przepływ wsteczny, ale nie chroni przed zagotowaniem wody.
• Zamknięcie wszystkich obiegów po osiągnięciu temperatury w pokoju. Przy palącym się drewnie trzeba pozostawić drogę odbioru ciepła.
• Wspólny komin dla kominka i pieca. Każde urządzenie wymaga własnego przewodu dymowego zgodnego z przepisami i dokumentacją.
• Dobór mocy wyłącznie do powierzchni domu. Liczy się zapotrzebowanie cieplne, izolacja, rodzaj grzejników, sposób palenia i pojemność bufora.
• Brak planu na zanik zasilania. Instalacja powinna mieć zabezpieczenie przed przegrzaniem działające także wtedy, gdy pompa nie pracuje.

Najczęściej spotykam się z przekonaniem, że większy wkład szybciej ogrzeje dom. Zwykle jest odwrotnie. Za duża moc oznacza krótkie, gwałtowne cykle palenia, przegrzewanie pomieszczenia z kominkiem i trudniejszą pracę hydrauliki.

Przed zamówieniem instalacji sprawdź trzy niezależne obiegi

Dobry schemat powinien osobno pokazywać obieg kominka, obieg pieca oraz obieg odbiorników ciepła. Dopiero na takim rysunku widać, gdzie znajdują się naczynia wzbiorcze, pompy, zawory zwrotne, ochrona powrotu, bufor i ewentualny wymiennik.

Jeśli te elementy da się wskazać na jednej kartce, a instalator potrafi wyjaśnić, co dzieje się przy pełnym buforze, zaniku prądu i wyłączeniu jednego źródła, projekt jest na dobrej drodze. W przeciwnym razie lepiej zatrzymać prace przed połączeniem rur, ponieważ w instalacjach na paliwo stałe bezpieczeństwo musi wynikać z konstrukcji układu, a nie wyłącznie z automatyki.
